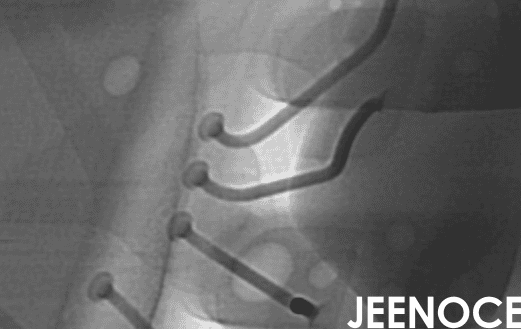

TSV(硅通孔)堆叠封装技术正在成为半导体行业的重要发展方向，这项技术允许芯片像积木一样垂直堆叠，从而提升性能和集成度，无论是手机、电脑还是汽车芯片，都广泛使用这种先进封装方式，在TSV制造过程中X射线检测起到了关键作用，它能够发现微米级的缺陷，比如空洞、裂纹或填充不足等问题，没有这种检测手段，芯片的质量就难以保证，X射线检测也带来了辐射安全问题，每次扫描都会产生一定的辐射，如果剂量控制不当，不仅可能对操作人员造成伤害，还会影响检测结果的准确性，如何在保证检测精度的同时，将辐射降到最低?这是每个工艺工程师需要面对的问题，今天际诺斯将详解。
传统方法是设定固定的扫描参数，如管电压、管电流和曝光时间，但这种方式容易导致参数波动大，漏检和误检率高，真正的优化不是简单地降低剂量，而是通过自适应参数调整，在保证缺陷检测率的前提下，动态平衡剂量与成像质量，我们引入了“剂量-缺陷响应曲线”这一概念，简单来说，就是建立不同TSV缺陷类型在不同剂量水平下的可检测概率，例如，对于0.5微米的空洞缺陷，当剂量达到某个值时，检测成功率可以达到95%以上，系统会自动选择这个最低剂量点，从而减少参数波动带来的误判。
小贴士： 图像重建算法(如迭代重建)能有效降低噪声，提升缺陷检测能力，在低剂量条件下，它的作用尤为明显。
我们利用机器学习模型，预测最佳扫描参数组合，系统会根据TSV的尺寸、深宽比等工艺窗口，自动配置扫描参数，自动曝光控制(AEC)技术结合实时图像分析，可以动态调整曝光时间和管电流，确保检测灵敏度，更进一步的是，我们构建了“数字孪生”检测模型，在虚拟环境中，可以模拟不同参数组合下的成像效果与辐射剂量，无需实际曝光即可完成参数预优化，这个模型还与MES(制造执行系统)、大数据分析平台实时互联，将实际检测结果反馈回模型，形成“参数-缺陷-剂量”的闭环优化。
我是际诺斯公司的工艺工程师负责为一家国内领先的先进封装企业提供技术支持，这家客户主要生产用于5G通信的TSV堆叠芯片，对检测精度要求极高，
客户背景： 某国内领先的先进封装企业，月产TSV芯片超过10万片。
优化目标： 降低辐射剂量，提升检测一致性。
实施内容： 我们引入了际诺斯智能扫描系统，包括自适应参数调整、数字孪生模型和剂量-缺陷响应曲线功能。
成果数据： 辐射剂量降低30%，漏检率下降25%，以前需要人工反复调整参数，现在一键就能完成，效率提升了一倍。
小贴士： 在实际应用中，智能化系统能显著提高检测效率，同时保障操作人员的安全。
在硬件方面，我们在检测设备周围安装了剂量探头和数据采集模块，在软件方面，实现了数据可视化和异常报警功能，一旦辐射剂量超过设定阈值，系统会立即发出警报，我们还部署了个人剂量计(如TLD、OSL)，并严格按照ICRP标准监控剂量限值，每个操作人员都佩戴剂量计，数据实时上传到管理平台。
防护设备包括铅玻璃、防护服等，操作流程标准化，定期进行培训，我们特别强调辐射安全文化建设，包括屏蔽设计(如铅板、混凝土墙)的优化和安全操作规程(SOP)的定期演练。
小贴士： 辐射安全不是一个人的事，而是整个团队的责任，定期演练和培训，比任何设备都重要。
我们构建了统一的数据平台，实现多设备、多工艺的数据互通，支持远程访问与分析，提升跨部门协作效率，大数据分析与云计算技术让检测数据可以实时传输与历史追溯，支持工艺优化。
我们与MES、ERP等系统对接，实现检测数据自动上传与追溯，工业物联网(IIoT)技术让设备互联与自动化检测成为现实，大大减少了人工干预。
TSV堆叠封装检测中低剂量扫描与辐射安全管理至关重要，通过参数优化、剂量监测与数据互联，我们能够显著提升整体检测水平，未来人工智能(AI)将在缺陷识别与剂量预测中发挥更大作用，绿色检测理念也将得到推广，让半导体制造更加安全、高效、环保。
