在先进半导体制造中TSV(硅通孔)堆叠封装技术就像给芯片搭建立交桥，它让信号传输更快体积更小，但这座“立交桥”的建造并不容易，通孔内部可能出现空洞、裂纹、未填充等缺陷，就像桥梁的裂缝一样危险，目前X-Ray 检测是发现这些缺陷的主要手段，但工程师们经常会面临难题，这正是 TSV 缺陷数据库搭建的价值所在，它不只是记录缺陷的“档案馆”，更应该是工艺漂移的“早期预警系统”，下面际诺斯将从一位一线工程师的角度分享如何通过这个数据库实现从“被动检测”到“主动预防”的转变。
传统数据库只记录已发生的缺陷，但工程师真正的痛点是参数波动导致的隐性良率损失，比如，电镀电流稍微波动 0.5%，可能不会立即产生缺陷，但长期积累会导致批次性报废，我们设计的 TSV 缺陷数据库，核心功能包括：
收集多类型缺陷图像，覆盖不同工艺阶段(如电镀、蚀刻、清洗)，建立完整的缺陷图谱
建立“缺陷-参数-失效”三角关联模型，将缺陷图像、对应工序参数(温度、压力、时间)以及后续失效模式(如电迁移、热应力开裂)强制绑定，形成闭环
实现检测参数自动优化，当某类缺陷出现时，系统自动回溯到最可能的工艺参数组合，并预测长期失效风险。
工程师的痛点在于数据孤立——检测数据、工艺参数、失效分析结果分属不同系统，三角关联模型将这三者强制绑定，例如，当检测到通孔底部出现微小空洞时，系统会自动关联当时的电镀电流曲线、蚀刻气体浓度并预测该空洞在后续热循环中可能发展为裂纹，从“点”到“链”的智能关联，让每一次检测都成为工艺优化的起点。
传统关联模型假设工艺参数与缺陷呈线性关系，但实际中参数波动具有批次特异性，比如，同一台设备在不同批次中，电镀电流的微小波动曲线完全不同，我们引入了“工艺指纹”概念——提取每批 TSV 的工艺参数波动特征(如电流的微小波动曲线、蚀刻气体的浓度梯度)，与缺陷图谱进行非线性匹配，就能识别出哪些参数波动是“无害噪声”，哪些是“致命漂移”，避免因参数波动导致的误判和漏检，具体实现步骤如下：

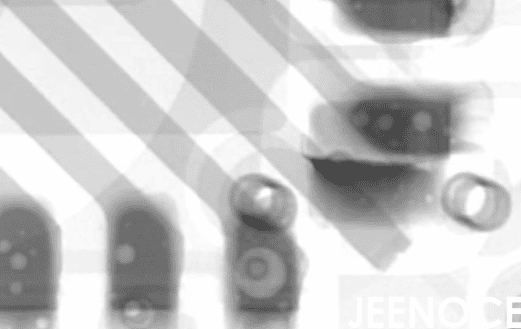

图像采集与标注：使用高分辨率 X-Ray 设备采集通孔图像，由资深工程师标注缺陷类型、位置、尺寸
工艺参数接入：将设备传感器数据(电流、温度、压力等)标准化处理，建立时间戳对齐
深度学习模型训练：采用卷积神经网络(CNN)自动提取缺陷特征，并与工艺参数进行关联建模
提示： 在标注缺陷图像时，建议每张图至少由两位工程师独立标注，然后交叉验证，确保图谱的准确性，初期可先标注 500-1000 张典型缺陷图。
去年我们公司的一条 TSV 生产线遇到了棘手问题：通孔底部出现微小空洞，传统 X-Ray 检测漏检率高达 15%，我们搭建了 TSV 缺陷数据库，收录了 2000 张缺陷图像，并关联了电镀工艺参数，通过三角关联模型发现，这些空洞与电镀电流的微小波动(波动幅度 0.3%-0.5%)高度相关，我们调整了电镀电源的稳压模块，使电流波动控制在 0.1% 以内，同时，数据库自动优化了 X-Ray 检测参数，将检测灵敏度提升 20%，最终，漏检率从 15% 降至 10.5%，降低了 30%。
另一个案例是某批次产品因蚀刻气体浓度异常波动，被工艺指纹模型提前预警，系统自动调取历史数据，发现类似波动曾导致通孔侧壁粗糙度增加，进而引发裂纹，我们立即调整了气体流量，避免了批量报废，现在，工程师只需点击“一键优化”，数据库就能自动匹配最佳检测参数，检测一致性提升了 40%。
随着 TSV 堆叠封装技术向更高密度发展(如 3D NAND、HBM 内存)，对检测体系的要求越来越高，缺陷数据库作为智能检测体系的核心，未来将演变为“工艺数字孪生”的重要组成部分，具体来说数据库将实现以下功能：
数据驱动的工艺优化：通过分析大量缺陷数据，自动推荐最优工艺参数
预测性维护：根据工艺指纹变化，提前预警设备异常
失效模式深度分析：将缺陷图谱与电迁移、热应力等失效模式关联，推动良率提升
提示： 在搭建数据库时，建议预留接口，未来可接入更多传感器数据(如温度分布、压力波动)，让工艺指纹更精细。
TSV 缺陷数据库的终极价值不在于“存”，而在于“联”与“预”，通过三角关联模型和工艺指纹，让每一次检测都成为工艺优化的起点，从“事后纠错”到“事前预警”，这个数据库正在帮助工程师们从繁琐的参数调试中解放出来，专注于更高价值的工艺创新，对于 X-Ray 检测工艺工程师来说搭建一个数据库不仅是提升检测精度和效率的工具，更是实现从“检测员”到“工艺优化师”角色转变的关键一步。
