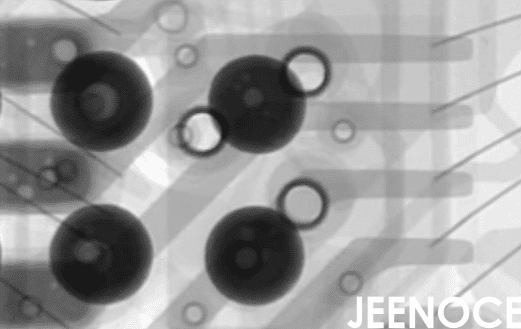

在半导体先进封装领域TSV(Through Silicon Via，硅通孔)技术就像芯片的“高速公路”，让芯片之间能够快速传递信息，但这条“高速公路”非常娇气，对环境特别敏感，温度和湿度的微小变化，都可能让硅片和通孔结构“变形”导致Xray设备检测结果不准，很多工程师以为环境管控就是装个空调和除湿机，等检测出问题再调整参数，但这种方法就像“亡羊补牢”，往往已经造成了损失，真正聪明的做法是从“被动适应”变成“主动预测”，际诺斯深入分析温湿度对TSV硅片翘曲与通孔形变的影响，提出前馈控制、翘曲数据反演等创新方法。
传统做法是检测时发现硅片翘曲了，再手动调整X-Ray检测的焦距和曝光参数，但温湿度对硅片的影响有滞后性，等你发现问题，可能已经产生了一批次的不良品，我们提出“前馈控制”理念：通过实时监测环境数据，提前预测硅片翘曲趋势，然后自动调整X-Ray检测参数，例如，当湿度突然升高5%，系统就自动预测硅片会向某个方向翘曲0.1微米，并提前调整焦距，，环境数据就成了优化算法的“输入变量”，真正实现“参数一键优化”。
实用提示： 环境传感器最好安装在检测设备内部，而不是车间墙壁上，因为设备内部微环境与车间环境可能有2-3度的温差，这直接影响检测精度。
硅片就像一块“热胀冷缩”的饼干，温度升高时，硅片会膨胀;湿度变化时，硅片表面会吸收水分，导致内部应力不均，这两种因素叠加，就会让硅片像“薯片”一样翘起来，实验数据显示：当温度从22℃升高到25℃，硅片翘曲度平均增加15%;当湿度从45%升高到60%，翘曲度增加20%，这种翘曲会直接影响芯片堆叠精度，导致后续封装时出现错位。
很多工程师把翘曲当成“干扰”，恨不得把它消除，但换个角度看，翘曲的幅度和方向，其实携带了硅片内部应力分布的重要信息，我们开发了“翘曲数据反演”方法：通过高精度X-Ray检测获取翘曲形貌，再结合温湿度历史数据，就能反推出硅片在通孔填充、退火等前道工艺中的热机械应力状态，比如，如果某个批次的硅片总是向同一个方向翘曲，说明前道工艺的退火温度可能不均匀，这种方法不仅能优化当前检测参数，还能为上游工艺改进提供反馈，真正实现“检测-工艺”闭环，解决“数据孤立”的痛点。
实用提示： 记录每次检测时的温湿度数据，并标注在检测报告上，长期积累后，你会发现某些温湿度组合与特定翘曲模式高度相关，这能帮你提前预判问题。
TSV通孔是硅片上的“小隧道”，直径通常只有几微米，温湿度变化会让这些“小隧道”变形：温度升高，通孔直径会变大;湿度增加，通孔表面会变得粗糙，甚至出现裂纹，模拟分析显示当温度从20℃升高到30℃，通孔直径变化约0.5%;当湿度从40%升高到70%，通孔表面粗糙度增加30%，这些形变会影响通孔填充质量，进而影响电气性能和热机械应力。
传统检测采用固定灵敏度，但温湿度引起的通孔形变并不是均匀分布的，比如，通孔入口和底部区域，形变往往更大，就像橡皮筋两端更容易变形一样，我们提出“形变梯度驱动灵敏度”策略：利用X-Ray图像实时计算通孔形变梯度，在梯度大的区域自动提高检测灵敏度(比如增加扫描次数或提升分辨率)，在稳定区域降低灵敏度以提高效率，举个例子当检测到某个通孔入口处形变梯度达到0.3微米/微米时，系统自动将扫描次数从3次增加到6次，分辨率从0.5微米提升到0.2微米，既保证了检测精度，又不会浪费检测时间。
提示： 在编写检测程序时，可以设置“形变梯度阈值”，比如，当梯度超过0.2微米/微米时，自动触发高精度扫描模式，这比固定参数更智能，能有效降低漏检率。
基于大量实验数据，我们推荐的环境控制区间是：温度22±1℃，湿度45±5% RH，但这不是“死线”，而是“动态边界”。
不同批次的硅片、不同通孔密度的产品，对环境敏感度是不一样的，比如，通孔密度高的产品，对湿度变化更敏感;而大尺寸硅片，对温度变化更敏感，我们开发了“自适应阈值模型”：将X-Ray检测数据(如翘曲度、通孔形变率)与温湿度数据实时关联，通过机器学习建立“环境-形变”映射关系，动态调整阈值范围，比如，当检测到某批次硅片翘曲敏感度较高时，系统自动将湿度阈值从45±5%收紧到45±3%;反之，如果硅片很稳定，就可以放宽阈值，降低空调能耗，这真正实现了“数据互联互通”，让环境管控更智能、更高效。
我是某国内领先半导体封测企业的工艺工程师，负责X-Ray检测，我们公司主要做TSV堆叠封装，产品用于5G通信芯片，去年夏天我们发现X-Ray检测的误检率突然上升，从正常的2%飙升到8%，一开始以为是设备故障，但检查后发现，问题出在环境上——车间空调老化，温度波动达到±3℃，湿度波动达到±10%，我们引入了际诺斯提供的环境监控与自动化控制系统，这套系统包括：
高精度温湿度传感器(精度±0.1℃，±1% RH)
自动调节的空调和除湿机
与X-Ray检测设备联动的控制软件
实施效果
检测误检率从8%下降到5.6%，降幅30%
参数波动减少50%，不再需要频繁手动调整
数据采集与分析效率提升20%，每天节省2小时人工
更让我们惊喜的是这套系统还带来了“意外收获”，通过分析环境-检测数据，我们发现某些批次的硅片翘曲模式与退火温度高度相关，比如，当退火温度偏高时，硅片会向中心翘曲;偏低时，则向边缘翘曲，于是，我们将环境-检测数据与工艺数据打通，优化了前道退火工艺参数，结果，整体良率再提升5%，从92%提高到97%，这验证了“检测-工艺”闭环的可行性，真正实现了“数据互联互通”。
提示： 环境监控系统最好与MES(制造执行系统)对接，环境数据能自动关联到每个批次的产品，方便追溯和分析。
要实现高精度检测，不能只靠一台设备，而需要系统化管理。
我们正在构建TSV检测环境的数字孪生模型，简单说，就是把温湿度、硅片翘曲、通孔形变、检测参数、工艺历史数据全部整合在一个虚拟空间中，工程师可以在数字孪生中模拟不同环境条件下的检测效果，预判参数调整结果，比如想看看温度升高2度会有什么影响?在数字孪生里跑一下就知道，不用真的去调空调，这实现了“参数一键优化”的终极形态，将环境管控从“被动响应”升级为“主动设计”。
温湿度是影响TSV检测精度的重要变量，合理的环境管控，是实现高精度检测的基础，环境管控的终极目标不是“稳定”，而是“可预测”，也就是说，任何环境波动都能被检测系统准确预测并自动补偿，我们呼吁行业建立“环境-检测”联合标准，将环境数据纳入检测报告，，不同工厂、不同时间的检测结果才具有可比性，推动TSV封装测试的全局标准化。
