近年来TSV(硅通孔)堆叠封装技术迅速发展，从手机芯片到高性能计算领域随处可见它的身影，这种技术可以将多个芯片像叠罗汉一样堆叠起来，提升信号传输速度，同时减小整体体积，但问题也随之而来随着产品不断更新TSV的孔径越来越小，深宽比也越来越大，传统的X-Ray检测方法已经难以满足需求，以前每当换一种新规格的TSV产品我们都要花费大量时间调整检测参数，包括电压、电流和图像处理算法，还需要反复测试以确保不漏掉任何微小缺陷，不同产线的数据常常无法互通影响了良率分析，现在AI迁移学习技术帮我们解决了这些问题，显著提升了我们的检测效率和精度，这篇文章将结合际诺斯客户的实际案例介绍这项技术如何帮助我们应对挑战。
TSV堆叠封装对检测精度的要求极高，一个微凸点上的裂纹，或是一个深孔中的空洞，都可能导致整个芯片报废，我们每天面对的产品规格多种多样，有的孔径是10微米，有的只有5微米，深宽比也从5:1增加到10:1.传统检测方案的最大问题是“死板”，每次更换产品，都需要手动调整几十个参数，比如X射线能量、图像对比度和缺陷判定阈值，这个过程完全依赖经验，耗时又费力，而且容易出错，更严重的是数据孤立的问题，不同产线的设备品牌不同，参数设置也不一致，这导致同一个缺陷，在一台机器上能被识别，而在另一台机器上可能被忽略，参数波动大，漏检和误检率高，直接影响了生产良率，我们曾尝试使用深度学习模型，但训练一个模型需要成千上万张缺陷图片，每换一种新产品，就需要重新收集数据并重新训练，成本高且响应慢。
为了解决这些问题，我们引入了一套基于AI迁移学习的TSV检测系统，这套系统的思路很简单先训练一个“通用TSV模型”，这个模型已经具备识别各种TSV缺陷的能力，例如裂纹、空洞和未填充，当需要检测新规格产品时，不需要从头开始训练，只需用少量新产品的图片(例如几十张)对模型进行微调，模型就能快速适应新任务。
小贴士：知识迁移是关键，迁移学习的核心在于“知识迁移”，通用模型已经掌握了“什么是缺陷”的基本知识，新任务只需要学习“新规格下缺陷的细微差别”，这就像你会骑自行车，再学骑电动车就更容易，因为平衡和转向的原理是相通的，该系统还实现了“参数一键优化”，只要输入新产品的规格，如孔径和深宽比，系统就能自动推荐最优检测参数，包括X射线能量、图像处理算法和缺陷判定标准，这大大减少了人工干预，让新手工程师也能快速上手，通过域自适应技术，系统还能自动对齐不同产线的数据，实现检测结果的标准化，真正打通数据孤岛。

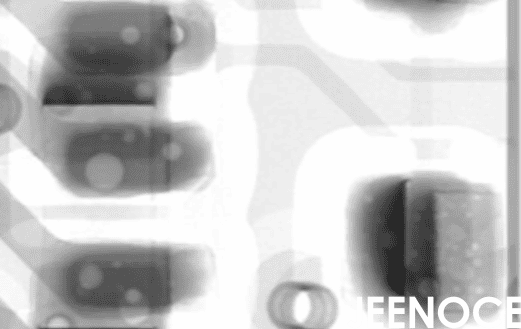

这套系统是如何工作的呢?，数据预处理非常关键，X-Ray图像通常会有噪声，我们需要通过算法去噪、增强对比度，并自动定位到TSV的ROI(感兴趣区域)，接着，我们使用一个预训练的卷积神经网络(CNN)作为基础模型，这个模型已经在海量图像上训练过，能够提取出有效的特征，然后，我们用新产品的少量标注图片对模型进行小样本微调，为了防止过拟合(即模型只记住了这些图片)，我们会使用数据增强技术，例如旋转、缩放和加噪声，来生成更多虚拟图片。
小贴士：数据增强就像给模型“开小灶”，例如你只有10张苹果的照片但通过旋转、裁剪和调色，你可以生成100张看起来不同的“新”苹果照片，让模型学得更扎实，通过严格的性能验证流程，确保模型在新产品上的检测精度达标，整个流程下来，从拿到新产品到模型上线，最快只需要72小时，所有检测结果都会按照统一标准输出，便于汇总到良率分析系统，支持跨产线协同。
我们公司是一家国内领先的先进封装企业，主要生产高密度TSV堆叠产品，客户订单经常变化，今天要10微米孔径的明天要5微米孔径的，以前每次换产品我们都要花一周时间调参数、做验证，误检率很高，经常把好的产品当成坏的，或者漏掉真正的缺陷，后来我们部署了这套AI迁移学习检测系统，记得第一次测试新规格产品时，我们只用了50张缺陷图片和50张正常图片对通用模型进行微调，结果令人惊喜模型在72小时内完成适配，并且一键优化了所有检测参数。
实施效果显著：
检测精度提升至99.6%，几乎能识别所有微小缺陷
参数调整时间减少80%，从原来的一周缩短到一天
漏检率下降至0.15%以下，基本杜绝了缺陷产品流出
数据互通能力增强，不同产线的检测结果可以无缝对接，良率分析更加直观
数据互通是提升良率的“隐形推手”，当你能将不同环节的检测数据关联起来，就能发现工艺中的薄弱环节，比如某个蚀刻步骤容易产生空洞，从而有针对性地优化工艺。
AI迁移学习在TSV检测中的核心价值在于“快、准、通”，它能快速适配新规格产品，实现高精度识别，并打通数据孤岛，未来随着边缘计算和实时反馈技术的发展，我们甚至可以在检测到缺陷的瞬间，自动调整上游工艺参数实现闭环控制，我强烈建议各位工程师朋友关注AI技术在工艺优化和良率提升中的实际应用，它真的能帮我们解决很多传统方法难以应对的难题。
