随着智能手机、人工智能芯片和云计算设备的快速发展，半导体行业对芯片性能的要求越来越高，传统平面芯片已经无法满足需求，先进封装技术应运而生，其中TSV(硅通孔)堆叠封装成为 3D IC 集成和高密度互连的关键技术，简单来说TSV 就是在硅片上钻出许多微小的通孔，然后在孔中填充导电材料，让上下层芯片可以“握手”通信，这种技术使芯片更小、更快、更省电，但问题也随之而来这些通孔非常细小，深度和宽度的比例(即高深宽比)很大，检测起来非常困难，际诺斯今天将详解一个聚焦于高深宽比通孔的Xray无损检测的方案，助力先进封装良率提升。
我们采用螺旋连续扫描方式优化分层扫描路径，传统 CT 扫描是“走走停停”的模式：机器转到一个角度，停下来拍照，再转到下一个角度，这种模式机械停顿时间长，检测吞吐量低，而螺旋连续扫描就像螺旋楼梯一样，样品在旋转的同时缓慢上升，X 射线源和探测器连续工作，没有停顿，大大缩短了扫描时间，同时，我们引入了基于 GPU 的快速重建算法，传统图像重建依赖 CPU 慢慢计算，一张图片可能要等好几秒，而 GPU 擅长并行计算，可以同时处理成千上万个数据点，实现实时或近实时成像，这意味着工程师在扫描过程中就能看到结果，不需要等待全部扫描完成再处理。
效果目标明确： 实现分层扫描时间缩短 50%，提升整体检测效率，并降低辐射剂量对样品的潜在影响，因为扫描时间减少，样品受到的辐射也相应减少。
小贴士： GPU 快速重建算法就像用很多个小工同时干活，而 CPU 就像一个人慢慢干，对于处理大量图像数据来说，GPU 的效率要高得多，该方案针对 3D IC 中 TSV 堆叠结构的复杂性，通过自动缺陷识别算法预筛异常区域，减少人工复核负担，机器先自动找出可能有问题的区域，工程师只需重点检查这些地方，工作效率大幅提升。

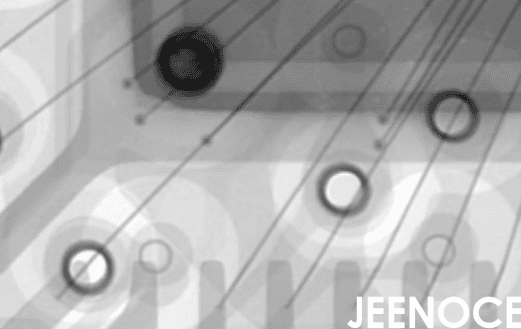

通过优化扫描路径和算法提升图像分辨率，支持微米级缺陷检测，微米是什么概念?一根头发丝的直径大约是 70 微米，而我们能检测到比头发丝还细几十倍的缺陷，支持复杂结构中微小缺陷的准确识别，如空洞、裂纹和填充不足，这些缺陷如果不及时发现，可能导致芯片在使用过程中失效，造成巨大损失，结合深度学习模型，提升缺陷分类的准确率，深度学习就像给机器装了一个“大脑”，通过大量数据训练，它能自动识别不同类型的缺陷，比人工判断更稳定、更准确。
针对 TSV 堆叠封装特性设计智能参数调整机制，涵盖电压、电流、扫描速度等，以前工程师需要根据经验手动调整这些参数，不同的人调出来的结果可能不一样，导致检测标准不统一，提升检测程序编写效率与一致性，减少人为参数波动，现在只需一键优化，系统自动匹配最佳参数，SOP(标准作业程序)编写效率提升了 40%，内置工艺窗口分析功能，自动匹配最佳检测条件，工艺窗口是指产品能够被合格检测的参数范围，系统会根据当前批次 TSV 的实际情况，自动找到最合适的检测条件。
支持检测数据与制造执行系统(MES)无缝对接，实现数据追溯，MES 是工厂的生产管理系统，检测数据直接上传到 MES，生产过程中任何环节出现问题，都能快速找到原因，实现检测结果的可追溯性与共享性，打破数据孤岛，以前检测数据存放在本地电脑里其他部门看不到，现在所有人都能访问信息流通更顺畅，提供标准化报告输出，便于质量管控与客户审核，报告格式统一，客户审核时一目了然，提升企业形象。
传统检测程序编写依赖工程师经验，参数波动本质上是“工艺窗口”边界模糊，本方案内置的工艺窗口分析功能，通过实时采集扫描数据并反馈至参数调整模块，自动识别当前批次 TSV 的工艺偏移(如镀铜厚度波动、通孔倾斜角变化)，并动态微调电压、电流和扫描速度，使 SOP 从“固定值”升级为“自适应区间”，大幅降低人为干预导致的漏检风险。
小贴士： 以前是工程师凭感觉调参数，现在是机器根据实际情况自动调参数，比如这一批 TSV 的镀铜厚度偏厚，系统会自动提高电压和电流，保证检测效果，不仅减少了人为错误，还保证了批次一致性。
数据孤立不仅导致漏检更让缺陷根因难以定位，本方案通过检测数据与 MES 的深度互联，将每个 TSV 的缺陷坐标、类型与对应工艺步骤(如电镀、退火)的实时参数(温度、电流密度)关联，构建“缺陷-工艺”映射模型，当误检率下降时工程师能快速识别是检测算法优化还是工艺改善所致，实现从“被动检测”到“主动工艺反馈”的闭环管理，比如发现空洞缺陷减少了，可以追溯到是因为电镀工艺参数优化了还是检测算法改进了，从而指导下一步的工艺改进。
该方案适用于高深宽比通孔的 TSV 堆叠封装检测，尤其针对 2.5D/3D 封装中的硅中介层，硅中介层是连接芯片和基板的中间层，上面布满了密密麻麻的 TSV 通孔，检测难度极大，技术实施方面，结合螺旋扫描与 GPU 重建，实现高效成像，并支持批量检测模式，一次可以同时检测多个样品，进一步提升效率，数据对比非常明显：
扫描时间从原 12 分钟降至 6 分钟
检测覆盖率提升 20%
误检率下降 30%
这意味着同样的时间，可以检测更多的样品，而且检测结果更可靠，在晶圆级封装中，该方案可同时检测多个 TSV 阵列，显著提升检测效率，晶圆级封装是在整片晶圆上完成封装，然后切割成单个芯片，检测效率的提升直接带来产能的提升。
“我们是一家专注于先进封装制造的企业，之前在 TSV 堆叠封装的 X-Ray 检测中遇到扫描效率低、漏检率高的问题，采用际诺斯提供的螺旋连续扫描与 GPU 快速重建方案后，检测时间减少了 50%，同时误检率下降了 30%，现在我们的检测流程更加稳定，数据也更容易整合到生产管理系统中，实现了全流程质量监控，更关键的是通过工艺窗口自适应功能，我们不再需要频繁手动调整参数，SOP 编写效率提升了 40%;而缺陷根因追溯功能让我们首次将检测数据与电镀工艺参数关联，成功将空洞缺陷率降低了 15%。”——某先进封装企业工艺工程师 张工
小贴士： 空洞缺陷率降低 15% 意味着每生产 1000 个芯片，就有 150 个原本可能报废的芯片变成了合格品，这对企业来说是一笔巨大的成本节约。
通过技术创新提升 TSV 堆叠封装检测效率与可靠性，解决了高密度互连中的检测难题，螺旋连续扫描和 GPU 快速重建算法的结合，让检测速度翻倍的同时保证了检测精度，未来我们将结合 AI 和大数据进一步优化检测流程，实现预测性维护与自适应检测，预测性维护是指通过分析设备运行数据，提前预测设备可能出现的故障，避免生产中断，自适应检测是指检测系统能够根据产品变化自动调整检测方案，无需人工干预，欢迎更多半导体企业加入智能化检测升级的实践，共同推动半导体制造的数字化转型，只有不断拥抱新技术，才能在激烈的市场竞争中立于不败之地。
