在汽车电子领域TSV(硅通孔)堆叠封装技术已经成为先进封装的重要工艺之一，这项技术让芯片像叠罗汉一样堆叠在一起，从而提升性能和集成度，随着汽车智能化程度的提高，尤其是 ADAS(高级驾驶辅助系统)和动力系统对芯片可靠性的要求越来越高，AEC-Q100 是车规级芯片的“通行证”，对Xray检测提出了零缺陷的严苛目标，今天际诺斯想分享如何构建一套符合 AEC-Q100 标准的 TSV 检测体系，实现从晶圆级到封装级的全流程零缺陷管控。
TSV 检测面临多个难点例如：
空洞率：TSV 内部出现类似“气泡”的空洞，会影响导电性能
偏移量：可能导致信号传输错误
绝缘层缺陷：可能引发短路
微裂纹和填充不足等微小缺陷也容易被忽略。
小贴士 ：在检测空洞率时，建议重点关注 TSV 底部和侧壁的交界处，这里是空洞最容易形成的位置。
目前很多检测体系存在明显不足例如：
参数波动大，检测参数难以稳定
漏检和误检率高，尤其对小于 5 微米的微小缺陷识别能力差
数据孤立，无法与前后工序关联，导致问题定位困难
对于车规级产品任何微小缺陷都可能带来系统性风险，因此必须结合失效分析和可靠性测试进行综合评估。
为了满足 AEC-Q100 的零缺陷目标，我们需要制定更严格的拒收标准：普通消费级产品允许 1% 的空洞率但车规级产品必须控制在 0.1% 以下，偏移量方面Grade 0 级产品要求不超过 TSV 直径的 5%，而 Grade 2 级可以放宽到 10%。
小贴士：制定分级检测阈值时建议参考 AEC-Q100 的温度等级要求，Grade 0 级产品需要承受 -40°C 到 150°C 的温度范围，检测标准应相应加严，我们曾帮助一家汽车电子芯片制造企业优化检测标准，该企业采用 TSV 堆叠封装技术，产品用于 ADAS 系统，实施前，他们的空洞率识别准确率只有 95%，漏检率高达 3%，通过引入更严格的拒收标准，并结合机器学习算法优化检测参数，空洞率识别准确率提升至 99.8%，漏检率降至 0.1% 以下。
双检机制是构建零缺陷检测体系的核心，第一检采用快速筛查模式，以较高的扫描速度完成全检，识别出明显缺陷;第二检则对可疑区域进行高精度复检，确保缺陷无遗漏，这种协同互校的设计，既保证了检测效率，又确保了检测精度。
全数据留存体系同样至关重要，我们要求所有检测数据必须完整保存，包括原始图像、检测参数、判定结果等，不仅实现了检测过程的可追溯、可复现，还为后续的良率分析和工艺改进提供了宝贵的数据基础。
小贴士：数据留存时建议采用“缺陷指纹图谱”的方式，为每个 TSV 缺陷赋予唯一 ID，记录其位置、形态、灰度分布等信息，便于跨工序关联分析，数据互联互通是构建数字化检测生态的关键，我们的检测系统支持与 MES(制造执行系统)、SPC(统计过程控制)等系统的集成对接，实现实时监控与预警，当检测参数出现异常波动时系统会自动触发预警，提示工程师及时调整工艺参数。

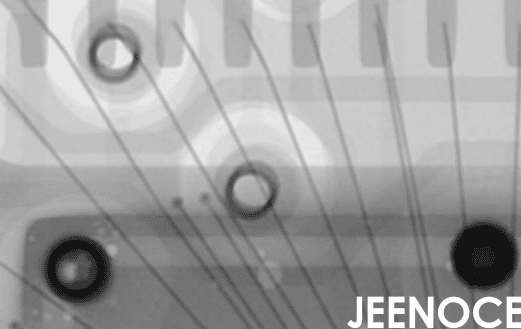

高精度 X-Ray 检测设备是关键，我们关注分辨率、扫描速度和自动化程度，目前主流设备的分辨率可达 0.5 微米，扫描速度可达每秒 100 个 TSV，自动化程度方面，建议选择支持一键参数优化的设备，能够根据产品类型自动加载最佳检测参数。
我们引入了自适应学习框架，检测程序不仅能一键加载预设参数，还能在运行过程中根据实时检测到的缺陷分布和误判反馈，自动微调检测算法中的关键参数，例如当系统发现连续多个批次中误检率升高时，会自动降低灵敏度阈值，并记录调整逻辑，这种闭环系统使检测程序具备“经验积累”能力，随着生产数据增多，其稳定性和准确性持续提升。
检测流程标准化是确保检测质量的基础，我们编写了详细的 SOP(标准作业程序)，涵盖晶圆级测试、封装后检测及最终可靠性验证环节，每个环节都有明确的检测参数、判定标准和操作步骤，确保不同操作人员能够获得一致的检测结果。
作为际诺斯检测方案的工程师我亲身参与了一家汽车电子芯片制造企业的 TSV 检测优化项目，该企业采用 TSV 堆叠封装技术，产品应用于 ADAS 与动力系统，实施前他们面临的主要问题包括：
漏检率高(约 3%)
数据无法互通
检测效率低(每小时仅能检测 500 个 TSV)
导致良率波动大(从 85% 到 95% 不等)
我们为他们量身定制了 TSV 检测优化方案包括：
建立双检机制
引入高精度 X-Ray 检测设备
建立全数据留存体系
集成 SPC 实时监控系统
实施后效果显著：
空洞率识别准确率提升至 99.8%
检测效率提高 40%(每小时可检测 700 个 TSV)
数据互通率达 100%
失效分析周期缩短 50%(从原来的 2 周缩短至 1 周)
产品良率稳定在 98% 以上，完全满足 AEC-Q100 的要求
TSV 堆叠封装的检测需要从标准、流程、技术三个方面全面提升，构建零缺陷检测体系是实现车规级产品可靠性的关键，需要持续优化检测算法与设备性能，通过系统化建设，包括加严检测标准、建立双检机制、实现全数据留存、引入自适应学习技术，可以有效降低生产风险，提升整体良率，满足 AEC-Q100 的严苛要求，作为检测工程师，我们不仅要关注检测结果，更要关注检测数据背后的工艺信息，只有将检测数据转化为工艺改进的驱动力，才能真正实现从“事后检测”到“事前预防”的转变，为汽车电子产品的安全可靠保驾护航。
