在晶圆级封装(WLP)工艺中X-Ray 检测是确保产品质量的重要环节，晶圆就像一块精密的电路板，上面有无数微小的焊球和线路，任何一点瑕疵都可能导致芯片失效，为了确保每一片晶圆都符合标准，我们需要一套完整的标准化作业流程(SOP)，这套流程覆盖从晶圆上料、设备校准、扫描操作到缺陷判读、数据上传的全过程，它帮助工程师高效、准确地完成检测工作，提高整体生产效率，际诺斯将详解。
晶圆非常薄，容易损坏，因此，上料时必须小心处理，我们使用晶圆盒(FOUP 或 FOSB)来运输晶圆，通过真空吸附和防静电处理，确保晶圆在传输过程中不会受到损伤或静电干扰。
每次开机前，必须检查 X 射线管是否预热到位，同时，要验证探测器是否完成暗场校正，还要确认几何放大倍率是否准确，才能保证微凸点检测的分辨率一致，如果设备状态不达标，检测结果就会失真。
系统会根据产品 ID 自动匹配预设的检测配方，例如，针对不同的晶圆类型，系统会自动加载焊球空洞率、RDL 线宽等参数，省去了人工设置的麻烦，也避免了出错的可能。
晶圆的不同区域需要不同的扫描方式，我们采用螺旋或栅格扫描，结合 2D 和 3D 层析模式切换，可以确保每个角落都能被清晰检测。
传统方法需要工程师手动调整管电压、电流等参数，非常耗时，现在，我们引入 AI 算法，系统会自动调整这些参数，以应对焊球空洞与微裂纹的对比度差异，例如，当检测到空洞时，系统会自动提高电流，让图像更清晰。
检测过程中，系统会实时监控信噪比(SNR)和对比度噪声比(CNR)，如果图像质量不达标，系统会自动触发重扫，避免因晶圆翘曲导致的伪影。
小贴士： 如果发现图像模糊，先检查晶圆是否平整，再调整管电压，不要盲目增加电流，否则可能损坏晶圆。
很多工程师抱怨参数波动大导致检测结果不稳定，其实我们不需要追求参数“绝对稳定”，而应该设计“参数韧性”，简单说就是允许参数在合理范围内波动，但系统会通过实时反馈自动补偿，例如当管电流因设备老化而漂移时系统会自动调整积分时间或增益，确保图像质量恒定，即使设备状态有变化检测结果依然可靠，减少了因参数微调导致的停机与误判。

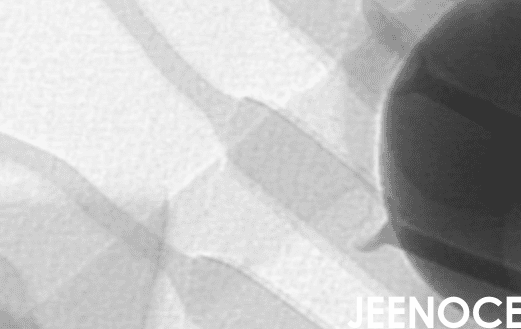

晶圆级封装中常见的缺陷包括：焊球空洞、微凸点开裂、RDL 桥接和晶圆边缘崩边，每种缺陷都有特定的形态特征，例如，空洞看起来像气泡，裂纹则像细线，
根据缺陷的严重程度，我们将其分为 A、B、C 三级，例如，空洞面积占比小于 5% 为 C 级，可继续生产;5%-15% 为 B 级，需要返修;超过 15% 为 A 级，直接报废，裂纹长度和位置(如应力集中区)也会影响等级划分。
为了提高效率我们引入深度学习模型对疑似缺陷进行初筛，系统会标记出置信度低于 90% 的案例由工程师复核，工程师只需关注少数可疑点大大提升了漏检率控制水平。
小贴士： 复核时先看系统标记的缺陷位置，再对比历史数据，如果发现新类型缺陷，及时更新模型。
针对漏检误检率高的问题，我们提出“人机互信协议”，具体做法是：AI 初筛后，工程师复核时需记录“同意”或“否决”AI 总结，并写明理由，系统会根据这些反馈持续校准 AI 模型，当 AI 置信度低于阈值时，强制要求工程师进行“双人复核”，并生成争议案例库，既提升判读一致性，又积累训练数据，逐步降低人工依赖。
检测数据采用 SECS/GEM 协议定义，包括缺陷坐标、尺寸和分类标签，这种标准化格式便于多源数据融合，比如将检测数据与生产数据关联。
通过 API，检测结果会实时推送至制造执行系统(MES)，如果发现异常，系统会自动锁定批次，并触发工艺参数反向追溯，帮助工程师快速找到问题根源。
基于 SPC 控制图，系统会监控焊球空洞率趋势，自动生成良率报告并推送至工艺工程师，例如，如果空洞率突然升高，系统会提示工程师检查电镀液或回流焊温度。
小贴士： 定期查看 SPC 控制图，如果发现趋势异常，及时调整工艺参数，避免批量报废。
很多公司面临数据孤立的问题，检测数据和生产数据互不相通，我们提出建立“缺陷工艺指纹库”，强制要求检测数据与上游工艺参数(如电镀电流密度、回流焊温度曲线)关联，例如，当焊球空洞率异常时，系统会自动比对历史数据，识别出是电镀液老化还是回流焊升温速率偏差所致，SOP 就从“检测标准”升级为“工艺诊断工具”，直接驱动工程师优化工艺，而非被动筛选缺陷。
“我们之前在 WLP 检测过程中面临参数波动大、漏检率高的问题，通过引入标准化的 SOP 流程，结合自动参数优化功能，检测准确率提升了 18%，同时数据互通后，生产管理效率提高了 25%。”——某半导体制造企业 X-Ray 检测工程师
通过建立覆盖晶圆上料、扫描操作、缺陷判读及数据管理的全流程 SOP，能够有效提升 WLP 检测的精度与一致性，它降低了人为误差，实现了检测数据的互联互通，为智能制造提供有力支撑，未来，随着 AI 辅助判读与数字孪生技术的融合，晶圆级封装检测将迈向更高水平的自动化与智能化。
