在半导体制造领域，晶圆级封装(WLP)技术已经成为提升芯片集成度和性能的关键环节，WLP是在整片晶圆上完成封装，而不是将芯片切下再一个个封装，这种方式让芯片更小、更快、更省电，随着芯片设计越来越复杂X-Ray检测设备面临巨大挑战，当遇到新凸点尺寸或新RDL层数的产品时，检测程序需要重新适配，这个过程往往耗时数周，参数调整复杂，让工程师们感到困扰，AI模型迁移学习技术的出现为解决这一难题提供了全新思路，它利用深度学习和小样本学习技术让检测系统能够快速适应新型号产品，大大缩短了适配周期，际诺斯将详解WLP AI模型迁移学习如何通过小样本学习快速适配新型号晶圆产品，解决参数波动大、误检漏检率高的难题。

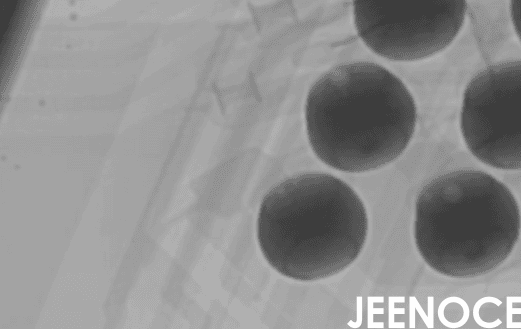

传统WLP检测方法主要依赖工程师的经验，当产品型号变化时工程师需要手动调整检测阈值，这个过程就像“试错式调参”——调一下参数，跑一遍检测，发现问题再调，反复尝试，这种方法的局限性很明显。
工艺工程师小张告诉我“以前做老产品，我闭着眼睛都知道怎么调参数，但新产品的凸点下金属层(UBM)材料变了，RDL层数也增加了，我那些经验全都不管用了，”确实，当凸点尺寸从100微米缩小到50微米，或者RDL层数从2层增加到4层时，传统检测方法的误检率和漏检率会急剧上升，更糟糕的是，不同产线、不同设备之间的数据无法互通，形成了“数据孤岛”，导致整体检测效率低下。
小贴士： 当你发现检测程序频繁出现误报或漏报时，不要急着调整所有参数，先检查凸点尺寸和RDL层数是否发生了变化，这些是影响检测效果的核心因素。
AI模型迁移学习的核心思想是：先在一个通用WLP模型上进行预训练，让它学会识别凸点和RDL的基本特征，然后，当遇到新型号产品时，只需要用少量新数据对模型进行微调，就能快速适配，具体来说，这个过程包括：
预训练模型：基于大量历史数据训练一个通用模型，掌握凸点、RDL等基础特征提取能力。
小样本学习：针对新凸点尺寸或新RDL层数，只需提供几十张标注好的图片，通过数据增强技术(如旋转、缩放、加噪)生成更多训练样本。
模型微调：调整学习率，冻结部分特征层，只对关键层进行训练，避免过拟合。
更厉害的是迁移学习不仅能适配新参数，还能保留历史缺陷模式，比如当新凸点尺寸导致误检率上升时，模型会自动关联历史相似缺陷，帮助工程师快速定位根因，“以前遇到新问题，我得翻遍所有历史记录，一个个对比，”工程师老李说，“现在模型直接告诉我，这个误检和去年那批UBM厚度不均的产品很像，我一看果然如此。”
小贴士： 在微调模型时，建议先冻结前几层特征提取层，只训练几层分类层，既能保留通用特征，又能快速适应新产品。
AI迁移学习在WLP检测中带来的价值是多方面的。
对于气泡、裂纹、空洞等典型缺陷，AI模型的识别准确率可达99%以上，远超传统方法。
工程师不再需要手动调整几十个参数，系统会自动完成优化，调试时间从几天缩短到几分钟。
迁移学习模型可以跨产线、跨设备共享，比如，A产线训练好的模型，可以直接部署到B产线使用，工程师无需为每台X-Ray设备单独编写SOP，而是通过云端模型库统一管理，“以前我们每条产线都要单独调参，现在模型库里有现成的，直接下载微调就行，”某封装厂的工程师小王说，“参数优化时间从3天缩短到20分钟。”
小贴士： 建立云端模型库时，建议按产品类型分类管理，并记录每次微调的参数和效果，方便后续追溯和复用。
我是际诺斯半导体封装公司的工艺工程师，负责X-Ray检测程序的编写和优化，去年我们公司引入了一条新的WLP产品线，专门生产用于5G通信的芯片，新产品采用了50微米微凸点和4层RDL结构，相比之前的100微米凸点和2层RDL，检测难度大幅提升，传统检测程序的误检率高达15%，漏检率也有8%，严重影响了生产效率，我们引入了基于AI迁移学习的检测系统，用历史数据训练了一个通用WLP模型，然后针对新产品我们只用了200张标注图片进行微调，配合数据增强技术生成了2000张训练样本。
实施效果
检测准确率提升至99.2%
新型号适配周期从3周缩短至3天
参数优化时间减少70%
“以前换一个新型号我得加班两周调参数，还经常被生产部门投诉误检太多，”我回忆道，“现在只需要3天而且准确率还更高了，最重要的是所有检测数据都能统一管理，分析问题方便多了。”
AI模型迁移学习正在改变WLP检测的格局，它让工程师从繁琐的参数调试中解放出来，专注于更有价值的工作，未来随着与自动化产线、数字孪生技术的融合，AI在检测领域的应用前景将更加广阔，我们呼吁行业同仁共同推动AI技术在检测领域的深度应用，建立共享模型库和行业标准，让整个行业受益。
