在半导体制造中晶圆级封装(WLP)技术正变得越来越重要，它能让芯片更小、性能更好同时降低成本，WLP工艺对检测精度的要求非常高，X-Ray检测是其中的关键环节，专门用来发现微小的凸点焊接问题和空洞缺陷，如果检测设备不准就可能漏掉坏品或者把好品误判为坏品，这时候校准样片就派上了大用场，它就像一把“标准尺”帮助设备保持稳定和准确，际诺斯介绍WLP设备校准的重要性包括晶圆级标准校准片的设计制作、校准流程制定，以及如何通过动态自适应校准和跨设备一致性基准，解决参数波动、漏检误检和数据孤立问题。

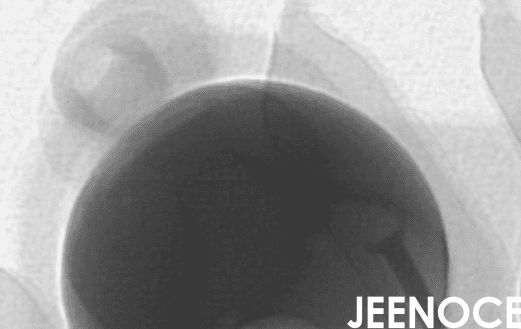

X-Ray检测在WLP工艺中扮演着核心角色，它专注于微凸点和空洞缺陷的识别，但目前的检测系统面临几个主要问题：
参数容易波动，导致不同时间的检测结果不一致
漏检和误检率较高，工程师需要花费大量时间复查
检测数据孤立，无法与其他系统共享
小贴士： 如果发现同一批产品在不同时间检测结果差异大，先别急着调设备参数，检查一下校准片是否干净或老化，这往往是问题的根源，因此我们需要一个标准化的校准样片，它不仅能配合自动光学检测(AOI)和自动X射线检测(AXI)系统，还能让整个检测流程更加稳定和可靠。
校准片并不是随便制作的，设计时要覆盖不同尺寸的凸点比如从10微米到100微米，还要模拟不同大小的空洞，以及真实工艺中可能出现的裂纹、虚焊等缺陷，在制作过程中，通常选用硅基或玻璃基材料，结构上会做多层金属堆叠，并通过特殊工艺生成可控的空洞，以模拟真实缺陷，校准片可以帮助工程师设定检测阈值，例如，通过校准片上的微小空洞，可以测试设备能否识别出亚微米级的缺陷，就能减少误报率(把好品当坏品)和漏报率(把坏品当好品)，让检测更精准。
传统校准片只是用来调整设备，但我们可以通过升级，让它成为“工艺数字孪生”的物理锚点，简单来说，就是在校准片上预设多种已知缺陷，如裂纹、虚焊、亚微米级空洞，并生成对应的数字模型，工程师可以在电脑上模拟不同检测参数的效果，再用物理校准片验证，这种“虚实映射”能加速检测程序的编写，从“被动校准”变成“主动预测”。
小贴士： 制作校准片时，建议多留几种缺陷类型，如不同角度的裂纹，数字孪生模型会更准确，后续优化效果更好。
校准周期应根据设备使用频率来定，例如：每天开机前进行一次快速校准，每周进行一次全面校准，每换一批产品时进行针对性校准。
校准项目包括：
图像分辨率测试
对比度校正
缺陷识别灵敏度评估
灰度一致性验证
方法上可以结合AI辅助参数调整和人工复核，确保数据可追溯。
现在的校准大多是固定周期的，但在WLP工艺中，材料特性、设备老化、环境温湿度等因素都会导致参数漂移，建议引入“动态自适应校准”，将校准片嵌入产线，作为在线监控的“哨兵”，当检测系统发现校准片上特定缺陷的灰度或对比度偏离基线时，自动触发参数微调，并记录到制造执行系统(MES)，，校准就从静态任务变成了实时闭环。
小贴士： 在实际应用中，建议定期采集校准数据，建立趋势分析模型，提前预警潜在问题。
通过标准化校准流程，检测数据可以直接对接MES系统，例如，每次校准的结果自动上传，系统就能分析参数变化趋势，并一键优化工艺参数，这打破了数据孤岛，让工程师不用再手动整理数据。
在量产中同一产线常有多台X-Ray设备，但由于光学系统、探测器老化等原因，设备间对同一缺陷的识别结果可能不同，建议将校准片设计成“跨设备一致性基准”，每台设备使用同一校准片测试生成专属的“检测指纹”，如灰度响应曲线、缺陷识别灵敏度矩阵，通过比对指纹差异工程师可以量化设备偏差并自动生成补偿参数，实现多机台检测结果的无缝对齐。
我是某国内知名半导体企业的X-Ray检测工艺工程师，我们公司采用WLP工艺进行先进封装，之前一直头疼参数波动大、漏检率高的问题，后来，我们引入了际诺斯定制的校准样片，并建立了标准化校准流程，整合到AOI/AXI系统中，实施后效果非常明显：
检测误报率下降了32%
参数稳定性提升了40%
数据互通效率提高了25%
以前每天要花两小时手动调整参数，现在通过动态自适应校准系统自动微调我们只需每周复核一次，而且，多台设备之间的检测结果终于统一了，再也不用担心同一产品在不同设备上测出不同结果。
小贴士： 引入校准片后，建议先做一周的基线测试，记录每台设备的“检测指纹”，后续调整更有依据。
WLP设备校准不是小事，标准化的校准样片和流程，能够提升检测精度，打破数据孤岛，助力智能制造，未来，随着AI和大数据技术的发展，校准体系将向自适应和实时优化方向发展，进一步推动半导体封装工艺的持续升级。
