随着芯片越来越小功能越来越多，把不同材料、不同工艺的芯片“粘”在一起的异质集成技术已经成为行业的主流趋势，但随之而来的是多芯片键合界面缺陷的出现，这些缺陷，比如空洞、剥离、偏移，就像隐藏在暗处的“定时炸弹”，直接影响产品的可靠性，传统的光学显微镜已经难以看清这些微米级的缺陷，这时候X-Ray 检测就成为了我们的“火眼金睛”，但光有设备还不够，如何从海量数据中精准识别出缺陷才是真正的挑战，我们不仅要解决晶圆级封装中多芯片集成带来的界面应力与热管理问题，更需要高分辨率成像技术来穿透层层结构，看清真相，际诺斯从工程师视角深入解析异质集成 WLP 检测中空洞、剥离等缺陷的识别难点。

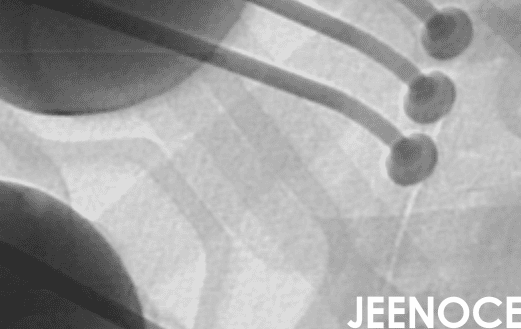

在实际工作中我们最常遇到的缺陷有三种：空洞、剥离和偏移。
空洞就像气泡一样，藏在键合层中，很难被发现，需要微米级缺陷的对比度优化才能看清，
剥离和偏移则像是“开胶”或“错位”，仅靠 X-Ray 有时不够，还需要结合自动光学检测来互补，
过去我们习惯用缺陷的“尺寸”来判断严重性，但在异质集成中，这种方法并不总是有效，例如，一个长条形的空洞，虽然面积不大，但可能沿着界面应力方向延伸，风险极高，因此，我们开始关注缺陷的“形态指纹”——如空洞的“长宽比”、剥离的“边缘锯齿度”等，这些特征比单纯尺寸更能反映键合工艺的失效机理，建立基于缺陷几何拓扑的智能分类体系，结合边缘检测与形态学分析，能帮助我们快速找到缺陷的根本原因，而不是盲目调整工艺。
提示：建立你自己的“缺陷形态数据库”记录每次缺陷的形状、位置和对应的工艺参数，时间久了你就能一眼看出哪种形态对应哪种工艺问题，效率翻倍。
说到优化最头疼的就是参数设置，曝光时间、电压、电流，调来调去，信噪比还是上不去，现在很多设备都有一键优化功能，但我建议不要把它当成“魔法按钮”，我更喜欢系统能告诉我：为什么这么调?比如系统输出优化参数时，同步提供一张“参数-缺陷相关性热图”，告诉我哪个参数对哪种缺陷最敏感，以及推荐的置信度，我就能基于自己的工艺经验进行二次微调，避免模型过拟合导致漏检，更重要的是检测数据不能孤立，通过 MES 系统集成把检测数据流打通，实现实时监控和缺陷复检的闭环管理，一旦发现参数波动系统就能自动调整，甚至提前预警，支撑良率提升。
提示：别小看“一键优化”背后的逻辑，多问问设备供应商：这个优化模型是基于什么算法?训练数据是什么?理解原理你才能用好它。
去年我们服务了一家做先进封装的企业，他们采用异质集成 WLP 技术，但一直受困于漏检率高、参数波动大、数据无法共享的问题，工程师们每天加班加点，还是被客户投诉，我们帮他们引入了一套基于 X-Ray 的智能检测系统，集成了自动对位与批量扫描功能，最核心的是，我们帮他们建立了“缺陷形态指纹库”，以前，空洞和剥离经常被误判，现在通过形态学分析，误判率直接降低了 60%，同时，系统还加入了“参数波动预警模块”，有一次系统提前 3 小时预测了两次键合压力异常事件，工程师及时介入，避免了批量报废。
实施效果很直观：缺陷识别准确率提升至 99.2%，检测时间缩短了 40%，更重要的是，数据互通平台让工艺、生产、质量部门能协同工作，工艺窗口得到了显著优化，缺陷密度也大幅降低。
未来检测系统不会只是“找缺陷”，而是升级为“工艺健康诊断”，通过融合 X-Ray、红外热像、声学扫描等多模态数据，我们可以构建芯片键合界面的数字孪生，想象一下在虚拟世界里我们能实时模拟芯片的应力、温度分布，预测哪里可能出问题，这将是真正的从“检测”到“预防”的范式跃迁，深度学习在缺陷分类中的应用也会越来越成熟，无人化检测和实时反馈将成为标配，面对三维集成与异构封装的更高要求，只有更智能的检测技术，才能支撑起整个行业的进步。
X-Ray 检测是保障 WLP 工艺质量的关键一环，通过技术优化，我们不仅能实现高效、稳定、可追溯的检测流程，更能赋能半导体行业向更高集成度与更优性能发展，希望我的分享能给大家带来一些启发。
