随着智能手机和物联网设备对芯片性能要求不断提高，晶圆级封装(WLP)技术成为半导体制造的重要环节，在 WLP 工艺中凸点的间距不断缩小，目前已进入亚 50μm 的时代，间距越小凸点之间发生焊料桥连的风险就越大，这种桥连缺陷会导致电路短路严重影响芯片的良率，传统检测手段在面对微凸点时显得力不从心，普通光学显微镜无法看清细微的桥连，X-Ray 设备分辨率不够容易将正常凸点误判为缺陷，凸点共面性偏差也会干扰检测结果，际诺斯将介绍 WLP 细间距凸点桥连检测方案，通过高分辨率成像与边缘增强算法，精准识别亚 50μm 凸点焊料桥连缺陷。

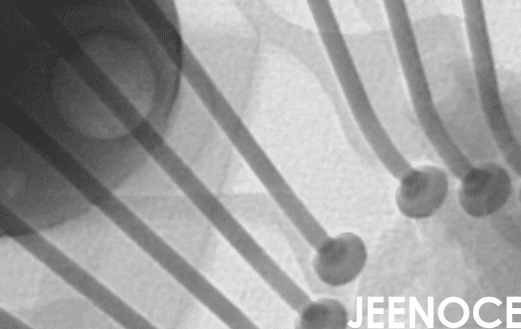

要清晰地看到亚 50μm 的凸点，成像系统必须足够“锐利”，目前主流方案是采用微焦点 X 射线源，其焦点尺寸可以小至 1μm 以下，能够穿透凸点结构并清晰呈现焊料形态，同时，配合高灵敏度探测器，图像对比度大幅提升，噪声干扰显著降低，一家客户使用际诺斯公司定制的高分辨率成像系统后，图像对比度提升了 30%，凸点共面性偏差的检测精度提高到 ±2μm，有效识别能力显著增强。
小贴士： 选择 X 射线源时，焦点尺寸越小越好，但也要考虑穿透能力，对于亚 50μm 凸点，建议使用 0.5-1μm 焦点尺寸的微焦点源，同时搭配高帧率探测器，避免运动模糊。
有了清晰的图像还需要智能算法来区分正常凸点间距与焊料桥连，边缘增强算法通过检测凸点边缘的灰度变化，提取特征参数，比如凸点之间的最小距离、焊料桥连的宽度和形状，传统算法依赖固定参数，一旦工艺环境波动(如温度变化、焊料成分差异)，就容易出现误检或漏检，际诺斯方案引入了机器学习模型，实现参数自适应调整，算法会根据实时采集的图像数据，自动优化边缘检测阈值、滤波强度等关键参数，减少人工干预，即使在微凸点密集区域，也能稳定识别桥连缺陷。
小贴士： 如果发现算法频繁误检，不要急着调参数，先检查图像质量，图像噪声过大时，算法再聪明也无济于事，建议先优化成像条件，再调整算法参数。
检测数据如果孤立存储就像一个个信息孤岛，无法为工艺优化提供支持，际诺斯方案通过统一平台实现检测数据的采集、分析与存储，支持与 MES(制造执行系统)、EAP(设备自动化程序)等多系统对接，检测结果能实时反馈至工艺端，工程师可以快速定位问题批次，同时基于检测结果与工艺反馈，可以制定标准操作流程(SOP)，涵盖凸点共面性评估与焊料桥连判定规则，某客户通过整合数据系统，检测效率提升了 25%，异常追溯时间缩短了 40%，参数波动导致的误检率降低了 18%。
传统检测中参数波动被视为“敌人”，需要被消除，但事实上参数波动是工艺环境(如温度、焊料成分、基板翘曲)的必然映射，与其追求绝对稳定的参数，不如设计一个“动态容差模型”让检测算法在参数波动范围内仍能保持高识别率，从而将波动转化为工艺健康的“诊断信号”，这个模型基于统计过程控制(SPC)与贝叶斯推断，建立参数波动与桥连缺陷概率的映射关系，当参数波动超出容差窗口时，系统自动触发预警，提示工艺端调整而非盲目修改检测阈值，在工程实现上边缘增强算法中嵌入“自适应容差层”，根据实时采集的凸点共面性数据动态调整判定边界，某客户应用该模型后，参数波动导致的误检率从 18% 进一步降至 5%，同时工艺端能提前 2 小时预判焊料桥连风险，实现从“被动检测”到“主动预防”的转变。
数据互联互通只是第一步，真正的价值在于将检测数据转化为可推理的“工艺知识图谱”，工程师不应只看到“哪个批次漏检率高”，而应能回答“为什么这个区域的凸点共面性偏差与焊料桥连存在强关联”，际诺斯方案构建了知识图谱，将检测结果(桥连位置、共面性偏差值)、工艺参数(回流焊温度曲线、助焊剂喷涂量)、设备状态(X 射线管老化程度)等结构化数据，通过图数据库关联成网络，例如，发现“当 X 射线管使用超过 2000 小时后，边缘增强算法对 45μm 间距凸点的桥连识别率下降 5%”，基于知识图谱的推理引擎，能自动为工程师推荐最优检测参数组合与 SOP 调整方案，例如，当检测到某批次凸点共面性偏差增大时，系统提示“建议将边缘增强算法的梯度阈值从 0.8 调至 0.75.并同步检查回流焊预热区温度”，某客户部署知识图谱后，新工艺导入时的检测程序调试时间从 3 天缩短至 4 小时，异常根因定位准确率提升 60%。
我们公司主要生产高性能 WLP 产品，凸点间距已缩小至 45μm，过去，我们依赖传统的检测方式，经常出现漏检和误判，严重影响良率，在引入际诺斯的高分辨率成像与边缘增强方案后，检测精度明显提升，桥连缺陷识别率从 82% 提升至 97%，同时系统支持参数一键优化，极大降低了调试时间，更重要的是，检测数据可以与我们的 MES 系统无缝对接，真正实现了数据互通，凸点共面性偏差也能实时反馈至工艺端，而最让我惊喜的是动态容差模型和知识图谱功能，现在参数波动不再是困扰，反而成了我们优化工艺的“指南针”。
通过高分辨率成像、智能算法与数据深度挖掘的结合，有效解决 WLP 细间距凸点桥连检测难题，同时，将参数波动转化为工艺优化的驱动力，未来随着动态容差模型与知识图谱技术的持续优化，半导体检测将从“缺陷识别”向“工艺智能诊断”演进，助力行业实现亚 30μm 间距凸点的零缺陷目标。
