在晶圆级封装(WLP)中凸点共面度是影响芯片性能和可靠性的关键因素，凸点是晶圆上的微小金属球，用于连接芯片和外部电路，如果这些凸点的高度不一致，就像桌子腿长短不一，会导致接触不良、信号不稳定等问题，随着封装密度和集成度的提升，传统检测手段已难以满足对微小缺陷的精准识别需求，际诺斯聚焦于基于 3D X-Ray 技术的 WLP 凸点共面度批量检测方案，该方案不仅提升了检测效率，还增强了数据可追溯性，同时，它有效解决了参数波动大、漏检误检率高等行业痛点。
3D X-Ray 技术听起来复杂，其实原理并不难理解，它就像给晶圆做一次“CT扫描”，可以重建所有凸点的三维结构，这项技术有以下几个明显的优势：
支持对凸点高度进行高精度测量与统计分析
实现整片晶圆凸点高度分布的可视化与共面度评估
通过自动化流程，降低人工干预带来的参数波动
小贴士： 3D X-Ray 是一种无损检测方式，不需要切开或破坏晶圆，这意味着检测后的晶圆仍可用于后续生产，不会造成浪费。

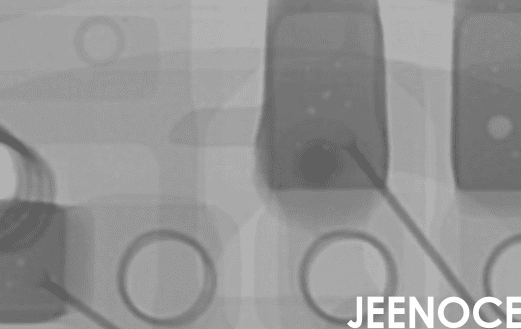

高分辨率成像系统支持全片晶圆扫描，通过多角度图像融合，实现凸点的三维重建，结合先进算法，进一步提升凸点高度测量的精度。
基于图像处理算法提取凸点的坐标与高度信息，支持多区域、多批次数据并行处理，系统内置参数一键优化功能，能够自动适应不同工艺条件。
小贴士： 参数一键优化功能特别适合新手工程师，当工艺条件变化时，系统会自动调整检测参数，避免因人为设置不当导致的漏检或误检。
系统会自动计算每个凸点相对于基准面的偏差值，生成凸点高度分布热力图与共面度报告，这些图表帮助工程师快速定位问题区域，辅助工艺改进。
系统支持与 MES、SPC 等系统对接，提供标准化检测结果格式，便于后续数据分析，实现检测数据全流程可追溯，彻底解决数据孤立问题。
参数一键优化：内置智能算法根据工艺条件自动调整检测参数，降低漏检误检率
数据互联互通：检测数据可直接导入质量管理系统，提升全流程可追溯性
自动化检测流程：减少人工干预，提升检测一致性与效率
某半导体封装企业采用际诺斯提供的 3D X-Ray 检测系统后，WLP 凸点共面度检测效率提升了 40%，漏检率下降至 0.3% 以下，张工是该企业的检测工程师，他分享了使用体验，他们主要生产手机芯片的封装产品，每天需要检测大量晶圆，以前只能抽检部分凸点，效率低且容易漏掉微小缺陷，自从使用际诺斯的 3D X-Ray 检测系统，实现了从单个凸点检测到整片晶圆批量检测的转变，现在，一片 12 英寸晶圆上的几十万个凸点，几分钟就能完成全部检测，每个凸点的高度数据都能精确记录，“最让我们满意的是数据互联互通功能，”张工补充道，以前检测数据分散在不同电脑中，查找历史数据非常麻烦，现在所有数据自动上传到系统，工程师随时可以调取分析，这为工艺优化提供了可靠依据。
随着 WLP 工艺的持续升级，3D X-Ray 技术在凸点共面度检测中的应用将愈发重要，通过构建高效、精准、互联的检测体系，企业能够在保证产品质量的同时，提升整体生产效率与竞争力，有效应对参数波动与数据孤岛等挑战，对于半导体行业的工程师来说，掌握这项技术不仅是提升个人能力的机会，更是推动行业进步的重要一步。
