在半导体制造领域晶圆级封装(WLP)技术已经成为先进封装的核心工艺之一，芯片集成度不断提高，使得封装良率成为影响产品成本和性能的关键因素，X-Ray检测是WLP工艺中不可或缺的质量监控手段，传统上，它主要用于发现缺陷并剔除不良品，，这种“被动检测”模式只能发现问题，难以快速定位问题根源，今天际诺斯想分享一个全新的视角将X-Ray检测从单纯的质量把关工具升级为工艺健康监测器，缺陷分布数据不仅仅是缺陷清单更是前道工艺的“指纹”，通过分析这些分布特征我们可以反向定位光刻、电镀、塑封等关键工艺的偏差点，从而实现从“被动检测”到“主动工艺诊断”的转变。
WLP工艺主要包括以下几个关键步骤：光刻、电镀、塑封、凸点制作等，每个步骤的工艺参数偏差都会在后续的X-Ray检测中留下独特的“痕迹”，例如，光刻对准偏差会导致凸点位置偏移;电镀均匀性差会造成铜层厚度不均;塑封工艺不当则容易产生空洞，AOI与X-Ray检测具有天然的互补性，AOI擅长发现表面缺陷，而X-Ray能穿透材料检测内部结构，将两者结合，可以构建更完整的工艺验证体系。
小贴士： 在分析缺陷分布时，要关注两个维度：空间“指纹”和时间“节拍”，空间分布反映工艺偏差的位置特征，而批次间的分布变化则能揭示设备老化、药液衰减等时间维度异常，这种“工艺漂移”概念，是实现预测性维护的关键。

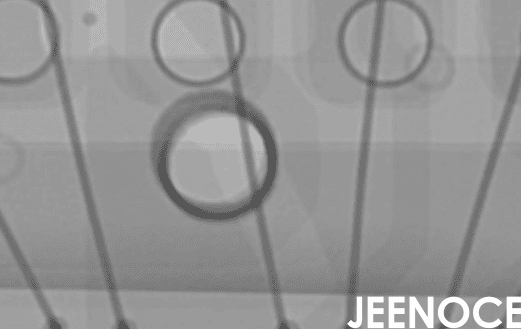

缺陷类型多种多样，包括空洞、裂纹、异物、厚度不均、凸点塌陷等，每种缺陷都有其典型的空间分布模式，例如电镀不均匀导致的厚度问题，往往在晶圆边缘区域更为明显，而光刻对准偏差可能表现为特定方向的偏移，我们的核心思路是：构建“缺陷-工艺参数”关联图谱，通过大量数据积累，将缺陷分布特征与工艺参数(如电流密度、曝光剂量)建立可量化的映射关系，当新的缺陷分布出现时，系统可以自动匹配最可能的工艺偏差原因，并给出参数调整建议，这种方法结合统计过程控制(SPC)和机器学习模型，能够有效优化工艺窗口，提升整体良率管理能力。
小贴士： 在进行数据分析时，可以尝试将缺陷分布与历史数据对比，如果发现趋势变化，可能是工艺参数发生了偏移。
去年我为一家知名半导体封装企业提供了技术支持，该公司采用WLP工艺生产通信芯片但良率一直波动较大，X-Ray检测数据显示晶圆边缘的缺陷密度是中心区域的3倍以上，且缺陷类型以铜层厚度不均为主，我们对缺陷分布进行了空间分析发现缺陷密度从晶圆中心到边缘呈梯度递增趋势，结合电镀工艺的特点我们初步判断问题出在电镀环节，随后通过失效分析确认，根本原因是电镀槽中电流密度分布不均匀导致边缘区域铜层偏薄， 我们调整了电镀参数包括降低电流密度、优化电解液成分并更新了检测程序，增加了边缘区域的检测灵敏度， 经过一个月的优化缺陷率下降了37%，漏检率降低了28%，整体良率提升了5%，更重要的是我们建立了缺陷分布与电镀参数的关联模型，后续遇到类似问题可以直接调用优化方案。
要实现上述方法需要完善的技术支持体系，是数据采集与处理，高精度X-Ray图像采集结合先进的图像处理算法，能够提升微小缺陷的检测灵敏度，是算法模型应用，基于机器学习的缺陷分类与工艺关联分析，可以实现参数一键优化，在系统集成方面，关键在于解决数据孤立问题，通过将X-Ray检测设备与MES系统互联，实现数据实时共享，我们在系统中嵌入了“工艺漂移预警模块”和“缺陷-参数关联图谱”，工程师可以直接通过X-Ray数据触发工艺参数调整建议，实现从数据到决策的闭环。
小贴士： 在系统集成时，要特别注意数据格式的统一和接口的标准化，很多企业的问题不在于没有数据，而在于数据无法有效流通。
通过X-Ray缺陷分布数据反向定位前道工艺异常，已经被证明是一种可行且有效的方法，它不仅能快速定位问题根源，还能实现工艺参数的主动优化，显著提升良率，展望未来，我们正在探索“缺陷分布数字孪生”技术，通过将实时X-Ray数据与虚拟工艺模型结合，可以在参数波动前预判异常，彻底解决参数波动大、漏检误检率高的痛点，结合AI与大数据技术，预测性维护将成为WLP工艺验证的标准配置。
