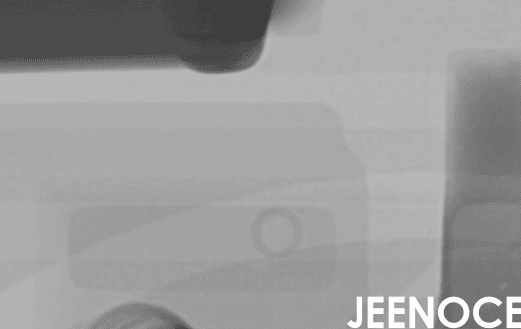

随着智能手机、人工智能芯片和物联网设备的快速发展，晶圆级封装(WLP)技术已经成为半导体制造的核心环节，WLP 是在整片晶圆上直接完成封装，而不是将晶圆切割成单个芯片后再封装，这种技术让芯片更小、性能更强但也带来了新的检测难题，先进封装工艺中微凸块、TSV(硅通孔)等微小结构越来越多，它们就像芯片内部的“高速公路”和“桥梁”，一旦出现空洞、裂纹或桥接整个芯片就可能报废，传统的X-Ray检测方法已经难以满足高密度、多层结构产品的检测需求，特别是在3D IC集成和扇出型封装领域检测系统必须同时具备高精度和高效率，际诺斯介绍一种基于“全域快速扫 + 感兴趣区域高精度分层扫”的两级扫描模式，这种新方法结合自动缺陷分类(ADC)技术能让检测效率提升50%以上，同时保证精度不下降。
传统检测方式存在诸多问题，给工程师带来不少困扰。
传统方法通常对整片晶圆进行均匀扫描，就像用细网筛子筛沙子每个地方都要仔细看一遍，对于多层互连结构扫描时间会成倍增加，一片晶圆扫描下来往往需要60分钟甚至更久。
检测参数如电压、电流、焦点尺寸等，如果设置不当或波动较大，会导致图像信噪比下降，信噪比低，就像在雾里看花，缺陷看不清楚，容易漏检或误判，很多工程师都有的经历：明明看起来有缺陷，复检却发现是伪影;或者真正的缺陷被当成正常结构忽略掉。
检测数据通常保存在本地设备里，很难与制造执行系统(MES)或良率管理系统(YMS)联动，这就导致一个问题：检测发现了缺陷，但无法快速追溯到是哪道工艺出了问题，也无法及时调整生产参数。
小贴士： 信噪比是衡量图像质量的重要指标，信噪比越高，图像越清晰，缺陷识别越准确，如果发现检测图像模糊，可以尝试调整电压和电流参数，或者检查焦点尺寸是否合适。
针对传统方法的不足，我们设计了一套“两级扫描模式”，就像先看地图再放大细节。
对整片晶圆进行低分辨率快速成像，就像用卫星地图看整个城市，快速找到可疑区域，这个步骤只需要几分钟，就能识别出空洞、裂纹或桥接等潜在异常区域。
对第一步发现的疑似缺陷区域，进行高分辨率、多角度分层扫描，这就像用显微镜仔细观察某个街区，获取亚微米级的细节信息，支持3D断层重建，这种模式的好处很明显，检测效率大幅提升，因为不需要对整片晶圆都进行高精度扫描误判率降低，因为高精度扫描可以更准确地判断缺陷，而且数据存储和传输压力减小，因为只有关键区域的数据需要保存。
我们还把机器学习算法集成到系统中，扫描结果出来后，ADC可以自动区分真实缺陷和伪影，减少人工复判的工作量，工程师只需要关注系统标记出来的真正缺陷即可。
小贴士： 在设置ROI时，建议先对历史缺陷数据进行统计分析，找出最容易出现问题的区域，可以进一步提高检测效率。
两级扫描模式需要配合强大的3D重建算法才能发挥最大效果。
我们重点提升了图像分割精度，特别是对微凸块开裂、TSV空洞等微小缺陷的识别能力，采用迭代重建技术，可以有效减少伪影，让图像更清晰。
系统可以根据扫描结果自动优化重建参数，比如滤波强度、体素大小等，以前这些参数需要工程师手动调整，现在可以实现一键优化，大大减少了人工干预。
我们的算法与现有检测系统兼容，支持数据互联互通，通过API接口，可以轻松对接MES和YMS系统，实现工艺闭环反馈，简单来说，检测结果可以直接指导生产调整，形成“检测-分析-改进”的良性循环。
这家企业主要生产先进封装产品，包括扇出型晶圆级封装和3D IC集成，他们的产品广泛应用于5G通信和人工智能芯片领域，对检测精度要求极高，我们为他们部署了基于“全域快速扫 + ROI 高精度分层扫”模式的X-Ray检测系统，并集成了自动缺陷分类功能。
扫描时间从原来的60分钟缩短至30分钟，效率提升50%
缺陷识别准确率提升25%，误检率降低40%
参数优化效率显著提高，以前需要工程师反复调整参数，现在实现了一键式参数设置
数据与MES系统无缝对接，实现了实时工艺追溯和良率分析
客户反馈(该企业检测工艺工程师张工)：“我们采用了际诺斯提供的两级扫描方案后，检测流程更加高效，而且对微小缺陷的识别能力明显增强，以前我们最头疼的就是参数波动问题，现在系统可以自动优化，省去了很多调试时间，数据可以与我们的MES系统对接，提升了整体生产透明度，帮助我们快速定位工艺问题，最直观的变化是，以前一天只能检测10片晶圆，现在可以检测20片，而且质量更有保障。”
小贴士： 在部署新系统时，建议先进行小批量试运行，对比新旧系统的检测结果，确保数据一致性，同时，对操作人员进行培训，让他们熟悉新系统的操作流程。
通过两级扫描模式、3D重建算法优化及自动缺陷分类，我们有效提升了WLP产品的X-Ray检测效率与精度，完全能够满足先进封装工艺的严苛要求，这套方案不仅解决了参数波动大、漏检误检率高、数据孤立等痛点，还实现了“一键优化”和“数据互联互通”，让检测工程师从繁琐的参数调试中解放出来，专注于更有价值的工艺改进工作，未来，我们将继续推动检测技术与智能制造深度融合，结合AI驱动的工艺优化，帮助半导体行业实现零缺陷生产目标，我们相信，随着技术的不断进步，检测系统将不再是生产线的瓶颈，而是推动良率提升和成本降低的关键力量。
