在先进封装领域晶圆级封装(WLP)技术正变得越来越重要，塑封层是保护芯片的关键部分，其质量直接影响产品的可靠性和使用寿命，塑封层中常常出现空洞、分层和缺料等缺陷，这些微小问题如果不及时发现，可能会导致芯片在后续使用中失效，传统检测方法精度不够效率低下已经无法满足现代生产的需求，际诺斯将介绍如何通过智能检测系统，实现对扇出 WLP 塑封层缺陷的高精度识别与分布分析，同时结合实际案例探讨工艺优化方法，我们还将深入探讨Xray检测技术、封装可靠性、非破坏性测试和自动化光学检测等关键技术，为行业提供实用的解决方案。
常见的塑封层缺陷包括：
空洞：塑封材料内部的气泡
分层：塑封层与芯片或基板之间的分离
缺料：塑封材料填充不足
这些缺陷会影响封装的结构稳定性和电气性能，例如，空洞在热循环过程中会膨胀，可能导致塑封层开裂;分层则可能引发电路短路或断路。
目前检测这些微小缺陷面临很大挑战，空洞和分层的尺寸通常只有几微米到几十微米，传统光学显微镜难以发现，X射线检测虽然能穿透材料，但图像噪声大，微小缺陷容易被忽略，检测参数波动频繁，不同批次的产品特性不同，导致误检率和漏检率居高不下，许多工厂面临数据孤立的问题，检测数据与工艺参数无法有效联动，缺乏统一的检测标准，不同工程师制定的SOP差异很大，检测程序优化困难，往往需要反复试验，耗费大量时间。
小贴士： 在制定检测标准时，建议先收集至少100个样品的缺陷数据，建立基线数据库，能更准确地设定初始阈值。
传统检测只关注缺陷“是否存在”，但工艺工程师更需要理解缺陷的“生长动力学”，空洞并非静态不变，其尺寸和位置会随热循环、固化时间等工艺参数动态演化，例如，在高温固化过程中，塑封材料中的气泡会移动、合并，形成更大的空洞，通过引入时间序列分析和缺陷演化模型，检测系统不仅能识别当前缺陷，还能预测其未来扩展路径，工程师可以在缺陷恶化前调整工艺参数，实现预防性维护而不是事后补救，这一视角将检测从“被动验证”升级为“主动诊断”，直接回应了工程师对参数波动和漏检误检的痛点。

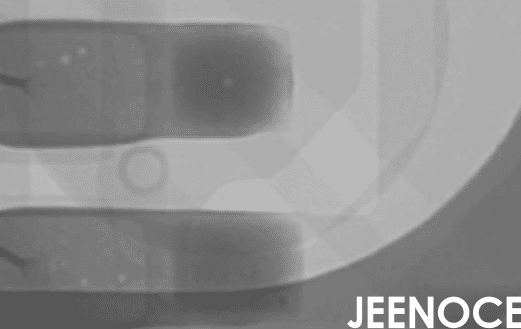

现代智能检测系统结合了X射线三维成像和深度学习算法，X射线可以穿透塑封层，获取内部结构的三维图像，深度学习算法经过大量缺陷样本训练后，能够自动识别图像中的微小空洞和分层，识别精度远高于人工判断，例如，系统可以区分真正的空洞和材料本身的纹理噪声，将误检率降低到1%以下。
检测系统不仅能识别缺陷，还能生成缺陷分布热力图，热力图用不同颜色表示缺陷的密度和严重程度，红色区域代表缺陷集中区，绿色区域代表正常区，工程师通过热力图可以直观地看到整个晶圆上的缺陷分布，快速定位问题区域，比如，如果热力图显示晶圆边缘空洞较多，工程师就知道需要调整塑封材料的流动参数。
传统检测中，工程师需要手动调整多个参数，如X射线电压、电流、曝光时间等，过程繁琐且容易出错，智能检测系统内置了参数一键优化功能，系统会根据当前产品的特性，自动计算最佳检测参数组合，这大大减少了人为干预，提升了检测一致性。
小贴士： 使用参数一键优化时，建议先对系统进行校准，确保X射线源和探测器处于最佳状态，优化效果更稳定。
工程师常面临参数波动大、优化困难的问题，根源在于参数间存在复杂耦合，例如，固化温度、树脂流动速度、模具压力等多个参数共同影响空洞的形成，引入因果推断方法，通过构建参数-缺陷的因果图，可以识别影响缺陷的关键“因变量”而非表面“自变量”，比如，系统可能发现“升温速率”是影响空洞形成的主要因素，而“峰值温度”影响较小，系统据此自动推荐参数调整方向，如优先调整升温速率，实现“一键优化”从经验驱动到数据驱动的跃迁，这直接解决了工程师“参数波动大”和“优化程序困难”的核心痛点。
我是某国内领先先进封装企业的工艺工程师，我们公司采用扇出WLP技术生产高性能芯片，去年我们遇到了一个棘手的问题：塑封层空洞与分层缺陷频发，检测准确率低于85%，严重影响了良率和交付周期，客户投诉增多管理层压力很大，我们引入了际诺斯智能检测系统，部署了自动化缺陷识别与热力图分析功能，系统安装后我们用历史数据训练了深度学习模型，让系统学会识别我们产品特有的缺陷类型，然后我们启用了参数一键优化功能，系统自动调整了X射线检测参数，检测图像质量明显提升，实施效果非常显著，检测准确率从85%提升到了98.2%，这意味着每100个产品中只有不到2个被误判，缺陷识别时间缩短了60%，以前需要30分钟才能完成一片晶圆的检测，现在只需要12分钟，更重要的是工艺优化周期由3周缩短至1周，通过系统提供的缺陷分布热力图，我们能够快速定位问题区域，比如发现晶圆中心区域空洞较多，我们就调整了塑封材料的注射位置和压力，问题很快得到解决。
小贴士： 在部署智能检测系统时，建议先在小批量样品上测试，确认系统识别准确后再全面推广，可以避免生产中断。
智能检测系统产生的数据如果孤立使用，价值有限，我们搭建了数据整合平台，将检测数据与工艺参数(如温度、压力、时间)实时联动，当检测到缺陷时，系统能自动回溯当时的工艺参数，帮助工程师分析缺陷产生的原因，例如，我们发现空洞缺陷与固化温度波动高度相关，于是调整了温度控制策略。
传统SOP依赖固定阈值，比如空洞面积超过100微米就算缺陷，但不同批次、不同产品的塑封层特性存在差异，固定阈值往往不准确，我们引入了自适应阈值算法，系统基于历史数据和实时检测结果动态调整缺陷判定标准，例如，对于厚度较大的塑封层，空洞面积阈值会适当放宽;对于厚度较小的塑封层，阈值会收紧，SOP从“静态模板”变为“动态知识库”，既降低了操作复杂度，又提升了检测一致性。
通过历史数据分析，我们不断优化检测策略，系统会记录每次检测的参数和结果，自动生成优化建议，例如，系统发现某类缺陷在特定工艺参数下出现频率较高，就会提醒工程师调整参数，形成了闭环反馈体系，检测和工艺优化相互促进。
智能检测技术在扇出 WLP 塑封层缺陷识别中展现出显著优势，通过高精度图像处理、缺陷热力图生成和参数一键优化，有效解决了传统检测方法精度不足、效率低下的问题，实际案例证明，检测准确率可以提升到98%以上，工艺优化周期大幅缩短，未来我们将结合更多AI算法与大数据分析，进一步提升检测精度与工艺控制水平，例如通过深度学习模型预测缺陷演化趋势，实现从被动检测到主动预防的转变，同时，将检测数据与生产管理系统深度集成，实现全流程自动化，这些技术将为半导体行业提供更高效、精准、可扩展的检测与优化方案，助力智能制造升级。
