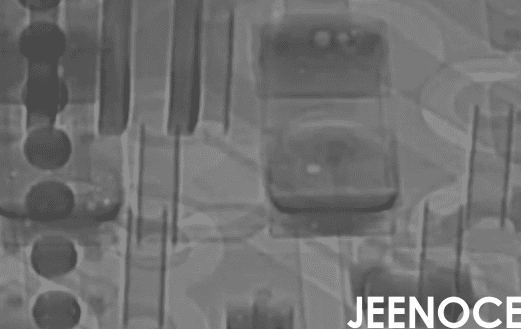

在半导体行业晶圆级封装(WLP)技术越来越普及，Xray的检测精度和效率的要求也随之提高，过去工程师需要手动调整检测参数，面对不同尺寸和不同工艺的晶圆，每次换线都要花费大量时间，这不仅影响生产效率，还容易因为参数设置不当导致漏检或误检，今天际诺斯就想和大家分享一种全新的解决方案，通过参数模板库和分区自适应补偿技术，实现WLP检测参数的一键优化，让多尺寸、多工艺晶圆的快速换线成为现实。
在实际生产中我们面临的主要挑战包括：
晶圆尺寸差异：从4英寸到8英寸，不同尺寸的晶圆需要不同的检测参数，手动调整耗时且容易出错。
凸点密度变化：凸点密度从100到500点/mm²不等，密度越高，成像质量越难保证。
RDL层数增加：3到6层的RDL层数使图像复杂度大幅上升，传统参数难以适应。
微凸点与铜柱结构差异：不同结构对参数设定有额外要求。
晶圆翘曲问题：翘曲会导致对焦不准和扫描路径偏差，影响检测一致性。
小贴士： 数据孤岛的本质是“参数-缺陷-工艺”三元关系断裂，建议引入工艺-检测协同参数映射，将工艺历史数据(如膜厚均匀性、凸点高度分布)作为参数模板的输入变量，使检测参数能随工艺波动自动微调。
为了解决上述挑战我们构建了一套完整的参数模板库，具体包括：
基于晶圆尺寸分类：为4英寸、6英寸、8英寸晶圆分别建立参数体系。
根据凸点密度设定：密度高时增强图像对比度;密度低时优化分辨率。
依据RDL层数配置：层数越多，扫描层厚和分辨率要求越高。
集成缺陷分类规则库：实现参数与缺陷类型的自动匹配。
引入机器学习模型：基于历史数据优化模板参数。
我们在模板库中嵌入了“缺陷语义模型”，为每个参数模板添加缺陷语义标签(如“电化学迁移型空洞”“应力诱导裂纹”)，，当检测到“边缘区域微裂纹”时，系统会自动调用边缘增强参数，并提示工艺端检查应力分布。
晶圆边缘和中心区域的检测条件往往不同，需要差异化处理，我们的分区自适应补偿机制包括：
边缘与中心区域参数差异化：针对晶圆边缘效应，引入边缘增强与噪声抑制算法。
动态识别区域特征：利用图像分析算法实时调整参数。
实时反馈机制：动态修正扫描速度与曝光时间。
我们引入了“工艺-检测协同参数映射”，将晶圆翘曲数据、膜厚均匀性等工艺参数作为补偿因子，例如，当工艺端反馈某批次晶圆翘曲度超标时，系统自动降低边缘区域扫描速度并增加曝光时间，同时将补偿记录写入工艺检测协同日志。
检测数据与工艺参数的集成管理是实现智能化的关键，我们通过以下方式实现数据互联：
构建MES接口：实现参数模板的云端同步与版本控制。
大数据分析：识别参数漂移趋势，提前预警。
构建三元关系图谱：将检测参数、缺陷类型、工艺参数关联为知识图谱，支持工程师通过自然语言查询。
小贴士： 当三元关系图谱成熟后，工程师可以直接问：“查找导致边缘微凸点漏检的工艺波动模式，”系统会自动给出答案，大大缩短问题定位时间。
我在一家国内领先的先进封装企业担任工艺工程师，负责WLP检测程序的编写与优化，我们公司年产能超过50万片WLP晶圆，涉及4英寸至8英寸多种尺寸，凸点密度覆盖100到500点/mm²，RDL层数达3到6层，过去，每次换线都需要手动调整参数，配置时间长达2小时，而且经常因为参数波动导致漏检和误检，自从部署了基于参数模板库与分区自适应补偿的WLP检测优化方案，并嵌入缺陷语义模型与工艺-检测协同映射后，效果显著：
检测参数配置时间由2小时缩短至15分钟
漏检率下降42%
误检率降低35%
检测一致性提升28%
缺陷复检效率：提升50%
工艺异常预警：提前2小时
参数漂移根因定位时间：从4小时缩短至30分钟
现在我们能够支持多工艺晶圆无缝切换，工程师只需监控异常边界，系统会自动完成参数优化。
面向WLP工艺的检测参数优化是提升检测效率与准确性的关键路径，通过参数模板库与分区自适应补偿技术，我们实现了多尺寸、多工艺晶圆的快速换线，推动了检测流程的标准化与智能化，未来随着深度学习技术的发展系统将实现参数全自动生成，迈向零切换时间目标，而终极目标是“参数自进化”——当缺陷语义模型与工艺-检测协同映射成熟后，系统应能基于每次检测结果自动优化参数模板，形成“检测-分析-优化-再检测”的闭环，最终实现参数随工艺波动自适应进化。
