晶圆级封装(WLP)技术在先进封装领域越来越普及，它的核心是再布线层(RDL)，RDL 是在芯片表面重新布线，将密集的焊盘分布到更宽的位置，方便后续封装，RDL 的质量直接影响芯片是否能正常工作，在多层布线结构中缺陷更难发现，因为不同层的信号会重叠在一起传统检测方法容易漏检或误检导致良率下降，际诺斯聚焦于 WLP 中的 RDL 缺陷检测探讨如何通过Xray检测技术实现多层布线缺陷的精准识别。

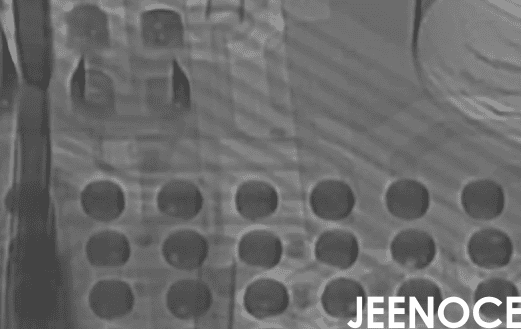

分层扫描技术是解决多层 RDL 检测难题的关键，它像切蛋糕一样将多层结构一层层分开成像避免信号重叠，每一层的缺陷都能被独立识别，例如，如果第三层有短路，但第二层的线路正好覆盖其上，传统方法很难看清分层扫描可以分别显示每一层让短路点一目了然，同时高分辨率成像配合图像处理算法能够识别出只有几微米的微小缺陷，如光刻偏移和线宽不均。
小贴士： 分层扫描时，建议先做一次全层快速扫描，确定可疑区域，然后对可疑区域进行高精度分层扫描，既能保证速度，又能提高准确率。
有了分层扫描数据，还需要智能算法来识别缺陷，现在的检测系统可以自动识别开路、短路、线宽不均、光刻偏移等缺陷，同时还能分析多层 RDL 数据，工程师最头疼的是参数波动，不同批次的产品，工艺条件可能不一样，导致检测参数需要反复调整，现在，系统支持参数一键优化，它可以根据当前批次的特点自动匹配最佳参数，减少人工干预，检测程序还能根据工艺变化自动调整，适应不同产品需求。
小贴士： 参数优化时建议先保存一个“基准参数模板”，如果后续批次工艺变化不大，可以直接调用模板再进行微调，能节省大量时间。
传统检测只告诉你“哪里有问题”，但工程师更想知道“为什么出问题”，通过将分层扫描数据与上游工艺参数(如光刻能量、电镀电流、CMP 压力)关联起来，可以建立缺陷类型与工艺偏差的映射模型，例如特定层级的线宽不均可能指向光刻机焦点偏移，层间短路可能暗示介质层厚度异常，这种“缺陷-工艺”逆向追溯能力让工程师从被动应对转向主动预防，实现从缺陷检测到工艺诊断的跨越，为光刻偏移、电镀不均等根因提供数据支撑，推动工艺闭环优化。
工程师最头疼的参数波动，本质上是工艺环境的“指纹”变化，通过持续采集检测过程中的信号特征(如灰度分布、边缘锐度、层间对比度)，可以构建每批次产品的“工艺指纹库”，当新批次出现参数波动时，系统自动比对指纹库，调用最匹配的检测参数模板实现“一键自校准”，这大幅减少人工调参时间，将误检率从根源上降低，利用工艺指纹与自适应算法实现检测程序的自校准，有效应对参数波动，提升检测稳定性与工艺适应性。
我是某国内领先封测企业的检测工程师，我们公司专注于高性能 WLP 产品，之前多层 RDL 缺陷检测精度不足，尤其是开路和短路，经常漏检，后来我们引入了分层扫描技术。
应用场景： 在 WLP 工艺中，使用分层扫描技术检测 RDL 缺陷，重点解决开路、短路及线宽偏差问题。
实施效果：
检测精度提升至 99.8% 以上
开路与短路缺陷识别准确率提高 30%
检测周期缩短 25%，参数优化时间减少 40%
实现检测数据与 MES 系统的实时对接，提升生产管理效率
通过缺陷分类与良率分析，我们成功将工艺偏差控制在 ±5% 以内，产品可靠性显著提升。
数据孤立不仅是系统层面的问题，更是认知层面的问题，工程师往往只关注本工序的缺陷，却忽略了缺陷在前后工序间的“传播效应”，例如，RDL 的微小线宽偏差可能在后续的凸点下金属化(UBM)或植球工序中被放大为致命缺陷，通过将 RDL 检测数据与后续工序(如电镀、划片、贴装)的良率数据关联，构建“缺陷传播图谱”，可以识别出哪些 RDL 缺陷是“关键少数”，必须优先拦截;哪些是“可容忍缺陷”，避免过度检测，通过缺陷传播图谱与跨工序关联分析，打破数据孤立，实现从单点检测到全流程良率管理的升级。
面对 WLP 工艺日益复杂的需求，分层扫描技术为 RDL 缺陷检测提供了更高效、更精准的解决方案，通过智能化、数据化手段助力 X-Ray 检测工艺工程师提升检测标准与执行效率，推动晶圆级封装良率持续优化，未来结合深度学习与自动化检测，将实现从缺陷识别到工艺闭环优化的全链路升级。
