SiP(系统级封装)产品就是将多个芯片、电阻、电容等元件集成在一个小封装中像搭积木一样，听起来简单但实际生产中，任何工艺参数的微小波动都可能带来问题，比如键合压力稍大一点，温度稍低一点，就可能导致空洞、裂纹或偏移，这些缺陷用 X-Ray 可以检测出来，但问题是我们往往只能“事后发现”，等到产品完成才发现问题，良率就会大幅下降，传统 X-Ray 检测方法有一个明显缺点它只能告诉你“这里有问题”，却无法解释“为什么有问题”，工程师们经常遇到参数波动大、漏检和误检率高，而且数据之间彼此孤立，因此我们需要一种新方法把“检测数据”和“工艺参数”联系起来，让 X-Ray 不仅能“看见”缺陷，还能“预判”参数异常，际诺斯将介绍如何通过“检测数据 - 工艺参数”关联模型利用 X-Ray 快速定位 SiP 封装中的键合压力、温度等参数异常，提升良率并实现智能预警。
在 SiP 工艺中常见的参数包括键合压力、温度、塑封流速等，这些参数一旦偏离标准，就会在 X-Ray 图像上留下痕迹，例如：
键合压力过大：可能导致焊点压扁，出现裂纹，
温度过高：可能引起材料膨胀，形成空洞，
塑封流速太快：可能导致树脂填充不均，产生气泡，
为了弄清楚这些关系我们需要采集大量数据，我们会对 X-Ray 图像中的缺陷进行分类，如空洞、裂纹、偏移，并将其与对应的工艺参数进行对比，一个有效的方法是结合自动光学检测(AOI)和 X-Ray 检测，AOI 先扫描表面，X-Ray 再深入检查内部，可以提高缺陷分类的准确性。
小贴士： 在数据标注时，建议不同工程师独立标注同一批图像，然后取平均值，以减少主观误差。
光有数据还不够，还需要建立一个模型，将它们串联起来，我们是如何操作的呢?

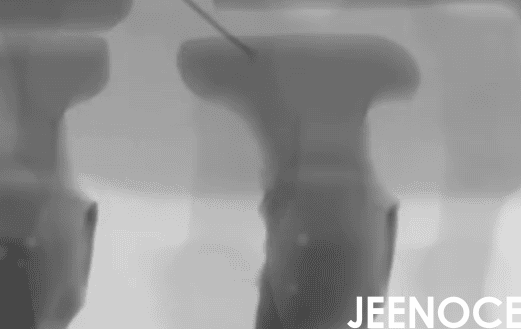

X-Ray 图像通常带有噪声，一些微小缺陷难以识别，我们使用图像增强算法，如直方图均衡化，提升图像对比度，使小空洞和裂纹更清晰，同时我们将缺陷分类标准化，比如用数字 1 表示空洞，2 表示裂纹。
我们使用卷积神经网络(CNN)来自动学习缺陷的形状、大小和分布规律，，还结合统计分析，如计算缺陷密度和聚集程度。
我们通过回归分析建立参数与缺陷之间的数学关系，例如，“键合压力每增加 1 牛顿，空洞面积平均增大 0.5 平方微米”，同时我们使用异常检测算法，识别那些超出正常范围的参数组合。
我们用历史数据训练模型，再用实际生产数据测试，如果预测结果与实际参数误差在允许范围内，说明工艺窗口稳定，我们还引入了实时监控机制，一旦参数波动超过阈值，系统会自动报警。
小贴士： 在模型训练过程中，数据越多越好，如果数据不足，可以用数据增强技术，如旋转、翻转 X-Ray 图像，生成更多样本。
传统的 X-Ray 检测关注的是“发现缺陷”，但工程师真正需要的是“预判参数漂移”，我们引入了一个新概念——缺陷熵值，简单来说就是计算 X-Ray 图像中缺陷分布的混乱度和聚集度，例如如果空洞分布很散乱，熵值就高;如果空洞集中在一处，熵值就低，通过大量实验，我们发现缺陷熵值与键合压力、温度等参数存在强相关性，当熵值超出工艺窗口阈值时，即使图像上没有明显缺陷，系统也能提前预警参数异常，这实现了从“事后补救”到“事前预防”的转变，有一次我们检测到一批产品的缺陷熵值突然升高，但图像上看不出明显空洞，我们检查键合压力后发现确实有轻微漂移，及时调整后，后续产品全部合格，如果按老方法，这批产品可能会被漏检。
工程师的痛点不仅是参数波动，更是数据孤立导致无法溯源，例如，参数异常到底是设备老化、材料批次差异，还是工艺设定偏差?我们构建了一个三维关联模型，将 X-Ray 缺陷特征(一维)、工艺参数(二维)和设备状态数据(三维)进行时序对齐和因果分析，设备状态数据包括键合头振动、温度传感器漂移等，我们使用格兰杰因果检验来判断：是设备振动导致参数波动，还是参数波动导致缺陷?再用结构方程模型量化各因素的影响大小，从而精准定位问题根源。
小贴士： 设备状态数据最好每秒采集一次，并与 X-Ray 检测数据的时间戳对齐，才能保证因果分析的准确性。
去年我们帮助一家知名半导体制造企业进行了优化，他们做高密度 SiP 封装，产品用于智能手机，此前他们的 X-Ray 检测漏检率高达 15%，参数波动导致良率只有 85% 左右，工程师们每天加班调参数，但效果不佳，我们为他们部署了“检测数据 - 工艺参数”关联模型，并集成了自动化参数调整功能，系统会实时分析 X-Ray 图像，如果发现缺陷熵值异常，就自动微调键合压力或温度，同时我们使用统计过程控制(SPC)工具持续监控参数稳定性。
实施后效果显著：
缺陷识别准确率从 85% 提升到 98.7%
参数异常定位时间从平均 2 小时缩短到 45 分钟
生产效率提升 15%，不良品率下降 12%
客户工程师感慨：“以前我们像瞎子摸象，现在终于能看清全局了。”
这套模型不是孤立的，它可以与现有的 SMT 生产线无缝对接，整合到数据采集与监控系统(SCADA)中，检测数据、工艺参数和设备状态就能实时联动，支持闭环反馈控制，例如，X-Ray 发现缺陷后，系统可以自动调整下一批产品的工艺参数，实现“检测-调整-再检测”的循环，这不仅是技术升级，更是推动智能制造转型的关键一步，未来，我们可以通过大数据分析，不断优化工艺窗口，让良率越来越高。
“检测数据 - 工艺参数”关联模型是实现精准工艺控制的关键，它让 X-Ray 从“发现缺陷”的工具，变成了“预判参数异常”的智能系统，通过数据驱动的方式，我们提升了检测效率和可靠性，为 SiP 工艺验证提供了可复制、可扩展的解决方案，相信随着技术普及，半导体封装行业将迈向更高良率、更智能化的未来。
