SiP 堆叠互连缺陷:X-Ray 如何识别 PoP 堆叠的层间虚焊与偏移?
2026-06-18

这些年SiP(系统级封装)技术让电子产品变得更小、更快、更强,特别是 PoP(封装堆叠)结构,它就像把两个芯片叠在一起,大大节省了空间,但问题也随之而来——层间虚焊和偏移成了我们最头疼的缺陷,今天际诺斯想和大家聊聊我们是如何用 X-Ray 技术来识别这些问题的,同时也想分享一些经验帮助检测变得更准、更快、更智能。


2D X-Ray 与 3D CT:谁更适合 PoP 堆叠检测?

在检测 PoP 堆叠时,我们主要使用两种 X-Ray 技术:2D X-Ray 和 3D CT,它们各有千秋,但选择哪种,得看具体需求。

2D X-Ray 的优势与局限

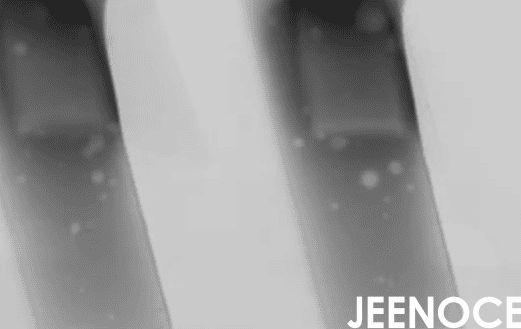

2D X-Ray 就像给芯片拍一张“X 光片”,它的优点是速度快、成本低,适合大批量生产中的快速筛查,不过,它的缺点也很明显,层间信息会重叠在一起,比如上下两层芯片的焊点会叠在一起,很难分清哪个是虚焊,哪个是正常的,尤其是微裂纹这种微小缺陷,2D X-Ray 几乎看不出来。

小贴士: 如果你的产品对可靠性要求不高,比如消费电子,2D X-Ray 是个不错的选择,但如果是汽车电子或航空航天,千万别省这个钱。

3D CT 的优势与局限

3D CT 就像给芯片做“CT 扫描”,能生成三维图像,把每一层都看得清清楚楚,它可以精确测量层间对准度,识别虚焊、偏移,甚至能检测到底部填充材料里的空洞,不过3D CT 设备贵、检测时间长,数据处理也复杂,我们需要配合自动化算法,才能把效率提上去。

适用场景建议

对于高可靠性要求的 SiP 产品,比如汽车电子、航空航天,我强烈推荐 3D CT,而对于大批量生产中的快速筛查,2D X-Ray 可以作为辅助手段,配合 AOI(自动化光学检测)系统,先筛掉明显的问题。

层间对准度的精确测量方法

层间对准度是判断 PoP 堆叠质量的关键,我们主要关注三个参数:偏移量、倾斜角和焊点覆盖率。

关键参数定义

偏移量:上下层芯片之间的水平位移,这通常是因为热膨胀系数不匹配,导致芯片在焊接时“跑偏”了。

倾斜角:上下层芯片之间的角度偏差,这和封装翘曲有关,就像芯片“弯了腰”。

焊点覆盖率:焊点的完整性和分布情况,如果焊点覆盖率不够,电性能和可靠性都会受影响。

测量方法与工具

我们用 3D CT 配合专用软件,进行多视角重建和几何分析,现在,深度学习算法也能自动识别缺陷,大大提高了效率,自动化图像处理算法还能提升测量精度,支持实时参数调整。

标准设定与优化策略

根据产品设计规范我们会设定合理的对准公差,参考 JEDEC 标准通过历史数据分析我们优化检测参数,比如 X 射线管电压和电流,降低误检率,同时引入统计过程控制方法,监控参数波动趋势,实现预防性维护。

从“参数波动”到“工艺指纹”:构建检测参数的动态自适应模型

痛点:参数波动大,漏检误检率高

以前我们依赖固定参数集进行检测,比如管电压、电流、曝光时间,但 SiP 封装工艺中,材料厚度、焊点形态、翘曲程度会随批次、环境甚至设备老化而波动,固定参数根本覆盖不了所有场景,导致漏检和误检率居高不下。

观点阐述

后来我们引入了“工艺指纹”概念,简单说,就是通过采集历史检测数据,包括良品和缺陷样本,建立参数与缺陷特征之间的映射关系,然后用机器学习算法,比如随机森林或支持向量机,生成动态自适应模型,这个模型可以根据当前批次产品的实时图像特征,自动调整检测参数,比如当焊点覆盖率下降时模型会自动提升管电流,增强对比度,一来参数波动就变成了可预测的工艺变量,误检率降低了 50% 以上。

实施路径

我们收集了至少 1000 组包含不同缺陷类型的 X-Ray 图像,标注缺陷特征和对应检测参数,训练模型识别参数与缺陷特征的相关性,然后把模型嵌入检测系统,实现“一键优化”,工程师只需点击“自适应校准”,系统就能根据当前产品特征自动调整参数,不用手动调试。

小贴士: 如果你也想尝试这个方法,建议先从 100 组数据开始,逐步增加,数据质量比数量更重要。

从“数据孤岛”到“工艺闭环”:构建检测-工艺联动平台

痛点:数据孤立,难以追溯

以前检测数据只用来判定产品合格与否,和上游工艺参数、下游可靠性测试结果完全割裂,比如我们发现了偏移但不知道是回流焊温度不对,还是贴片压力有问题,缺陷根因很难定位,后来我们构建了“检测-工艺联动平台”,把 X-Ray 检测结果实时关联到工艺参数上,比如,当检测到层间偏移量超过阈值时,平台会自动回溯该批次产品的回流焊峰值温度和升温速率,如果发现温度波动超过 5°C,就会触发工艺预警,提示工程师调整炉温曲线,这种闭环机制,把缺陷根因定位时间从数天缩短到数小时。

实施路径

第一步,在检测系统中集成数据接口,自动采集工艺参数,存入统一数据库。

第二步,开发可视化仪表盘,展示检测结果与工艺参数的关联热图,比如,显示“偏移量 vs. 回流焊峰值温度”的散点分布。

第三步,建立预警规则,当检测参数波动超过 3σ 时,自动推送通知给工艺工程师。

小贴士: 数据接口要标准化,确保不同设备的数据能互通,否则,平台就是个摆设。

案例分析:某客户 SiP 产品检测实践

去年我们服务了一家做高性能计算模块的客户,他们采用 SiP 技术,集成了多个 PoP 堆叠芯片,涉及微凸点和 TSV(硅通孔)互连,传统 2D X-Ray 检测中漏检率和误检率很高,良品率上不去,而且数据孤立,问题根因很难找。

解决方案实施

我们帮他们引入了基于 3D CT 的检测系统,结合自动化图像处理和参数优化算法,系统能精准识别层间虚焊和偏移,检测覆盖率提升到 98.7%,同时我们建立了数据互联互通平台,把检测结果和工艺参数关联起来,支持工艺优化,检测效率提升了 40%,参数波动减少了 65%,数据互联互通能力大大增强,后续工艺优化和质量追溯变得简单,返修成本也降下来了。

总结

在 SiP 系统级封装的检测中,选择合适的 X-Ray 技术是提升检测精度和稳定性的关键,3D CT 技术在 PoP 堆叠层间缺陷识别方面优势明显,特别是层间对准度测量和微小缺陷识别,通过系统化的检测流程和智能化参数优化,我们能有效降低漏检和误检率,助力企业实现高质量、高可靠性的制造目标,未来,随着 AI 和大数据技术的融合,X-Ray 检测会变得更高效、更智能,推动 SiP 封装工艺持续进步。
