在汽车电子行业质量工程师(QE)每天面临的最大挑战是在生产过程中提前发现并解决工艺问题，而不是等到客户投诉后才手忙脚乱地“救火”，传统的质量管控模式依赖人工检测和经验判断，效率低、成本高，还容易漏掉关键缺陷，随着对焊点质量要求的提高一种新技术正在改变这一切，X 射线检测设备，它不仅能看清焊点内部结构还能通过数据分析优化工艺，让质量管控从“被动救火”升级为“主动预防”，际诺斯将以汽车电子行业质量工程师视角讲解如何通过xray检测设备提取关键工艺参数，反向优化印刷、贴片、回流焊工艺，实现从被动救火到主动预防的转变，降低质量成本。
汽车电子行业对产品质量和工艺稳定性的要求越来越高，在传统模式下QE往往是在问题发生后才去分析原因、调整工艺，这种“事后处理”的方式不仅浪费时间和成本还容易导致批量质量问题，X 射线检测技术作为无损检测的一种正在推动工艺优化与质量预防的变革，它不再只是检测工具而是连接工艺与质量的核心桥梁，很多质量工程师刚开始使用X射线数据时只关注“有没有缺陷”，其实更重要的是通过分析缺陷类型(如空洞、桥接)，反向推断工艺参数是否合理，这就是从“看缺陷”到“读工艺”的转变。

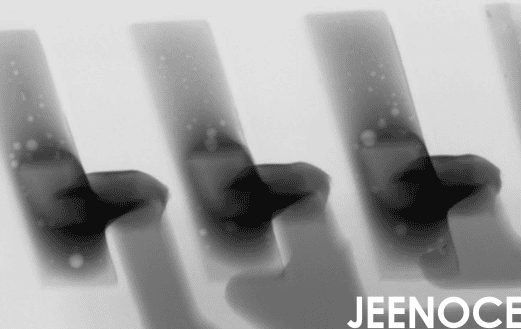

X 射线检测设备可以采集焊点结构、内部空洞、元器件对齐等多维度信息，通过图像处理算法我们能量化焊膏厚度、偏移量、气泡率等关键工艺参数，这些数据反馈到SPC系统，就能实现实时工艺调整，例如当X射线数据显示某批次焊点空洞率偏高时系统会自动关联回流焊温度曲线，识别出“温度峰值偏低”是主因，这种“缺陷谱系”与“工艺基因”的关联让质量工程师从处理单个投诉转向预防同类缺陷， 建立“缺陷热力图”是个好方法，将X射线数据按时间、产线、设备维度生成热力图，能快速识别出“高频缺陷区域”和“设备老化趋势”。
X 射线数据不仅能发现问题还能反向优化工艺，在印刷工艺中通过识别焊膏厚度与分布异常，我们可以调整印刷压力，减少桥接与少锡，在贴片工艺中精准识别元器件偏移、空焊、立碑等缺陷，利用自动化检测方案快速定位异常批次，在回流焊工艺中分析焊点结构与热分布，优化温度曲线设置，降低冷焊与虚焊风险，更关键的是X 射线数据揭示了“动态工艺窗口”的概念，不同批次的PCB板、不同元器件类型对工艺参数的容忍度不同，比如BGA焊点对空洞率敏感，而QFN对偏移量敏感，通过X 射线数据我们可以为每个批次建立“一板一策”的精准预防，而不是“一刀切”的固定参数。
小贴士： 在选择X射线检测设备时要关注其是否支持与MES、SPC系统集成，只有数据打通才能真正实现全流程追溯和预防性维护。
X 射线数据与生产流程深度集成，能打通MES(制造执行系统)与ERP(企业资源计划系统)，形成质量追溯闭环，从原材料到成品，每批次产品的缺陷图谱与工艺参数都能被回溯，当数据预警潜在工艺偏差时系统会自动触发调整，实现“问题未发生、预警已到位”。
我是某知名汽车电子供应商的质量工程师，我们公司年产量超过500万件，在引入X射线检测设备前我们面临很多痛点：人工检测误差率高，质量投诉频发，合规记录繁琐，批量质量风险高。每次客户投诉，我们都要花大量时间回溯工艺参数，但往往只能找到表面原因，引入X射线检测设备后情况彻底改变，我们的缺陷检出率提升至99.2%，工艺调整响应时间缩短60%，质量成本降低约18%，更重要的是我们实现了从“事后处理”向“事前预防”的转变，比如有一次客户投诉焊点空洞率超标，我们通过X射线数据回溯发现，是回流焊温度曲线偏移，而不是单一批次问题，通过调整温度曲线并建立“温度曲线动态校准机制”，同类投诉率降低了90%，我们的返修率也降低了40%，产线效率显著提升。
X 射线检测设备具备高精度无损检测能力，能覆盖BGA、QFN、连接器等复杂焊点结构，它支持自动化数据采集与分析，集成AI算法实现缺陷自动分类与统计，这不仅能提升工艺稳定性与产品一致性，还能减少因工艺波动导致的批量报废，同时它满足IATF 16949等国际标准的合规要求，简化审核与文档流程。
X 射线数据是连接工艺与质量的核心桥梁，驱动从被动救火到主动预防的转变，通过数据驱动实现工艺参数优化、质量追溯系统与自动化检测方案的深度融合，为汽车电子行业提供可持续的质量保障方案，当质量工程师习惯用X射线数据反向优化工艺，质量管理的重心将从“处理投诉”转向“预防缺陷”，最终形成“数据驱动、预防为主”的质量文化，这是汽车电子行业迈向智能制造的核心竞争力。
