走进任何一家电子制造工厂的SMT车间，你都会看到一排排工人坐在放大镜和显微镜前，仔细检查每一块电路板上的焊点，这种场景在过去二十年里几乎没有变化，传统AOI(自动光学检测)虽然能发现部分表面缺陷，但对于BGA、QFN这类隐藏在芯片底部的焊点AOI完全无能为力，只能依赖人工目检或人工判读X射线图像，问题在于人工目检效率低、标准不统一、人员流动大，一个熟练的目检工人需要3到6个月才能完全上手，而一旦老员工离职新人的漏检率可能高达5%以上，对于电子制造厂的厂长和制造总监来说这不仅是质量隐患，更是成本黑洞，而 X 射线检测设备就是既能解决隐藏焊点的检测盲区，又能大幅减少对人工的依赖的最佳方案，际诺斯将详解检测如何实现1%以下误判率，解决隐藏焊点检测盲区，降低人力成本，助力电子制造厂数字化转型。
X 射线检测不是简单的“机器代替人”，而是从检测精度、覆盖范围和数据价值三个维度彻底改变质量管控方式。

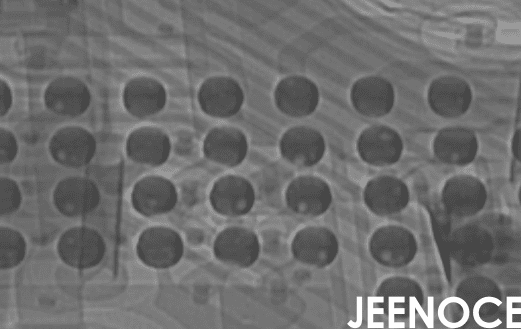

对于虚焊、桥连、空洞、枕头效应这些SMT产线最头疼的缺陷， X 射线检测的识别准确率可以达到99%以上，特别是BGA焊点、底部电极元件、通孔焊接这些人工目检完全看不到的位置可以实现100%全检。
在BGA焊点检测、QFN底部焊点检测、通孔焊接质量评估、焊点空洞率分析等环节，X 射线检测完全可以替代人工目检，这些环节占到了SMT产线人工目检工作量的60%以上。
人工目检最大的问题是“人”，疲劳、情绪、经验差异都会导致漏检，而检测系统24小时保持同样的标准，不会因为加班而降低判断质量。
X 射线检测系统可以无缝接入MES和SPC系统，每块板的检测数据实时上传，形成完整的质量追溯链，厂长可以在数据看板上看到每块PCB的“健康档案”， 部署X 射线检测后检测数据可以直接用于工艺优化和质量分析，大幅提升决策效率。
很多厂长担心检测会不会误判太多，反而增加复判工作量?实际上，现代X 射线检测系统已经将误判率控制在1%以下。
基于深度学习的图像识别技术，结合迁移学习和数据增强，AI模型可以准确区分真正的缺陷和伪缺陷，比如PCB板上的字符、标记、划痕等，AI可以自动过滤，不会误判为焊点缺陷。
模型训练时使用了超过100万张真实产线X射线图像，覆盖了消费电子、汽车电子、医疗电子等不同领域的PCB板型，无论你的产品是手机主板还是汽车ECU，AI都能准确识别。
系统采用2D和3D多维度检测逻辑，对于可疑区域系统会从不同角度进行二次验证，只有确认是真实缺陷才会报警。这大大减少了误判。
系统具备在线学习能力，当产线引入新材料或新工艺时系统可以自动调整模型参数，持续优化检测性能， 选择X 射线检测系统时一定要问清楚“误判率”和“漏检率”两个指标，好的系统误判率低于1%，漏检率低于0.1%。
电子制造行业的人员流动率普遍在20%-30%以上，一个工作了5年的老员工离职，新员工需要3到6个月才能达到同样的检测水平，这期间的质量波动往往导致批次性返工和客户投诉，而X 射线检测彻底解决了这个问题，检测标准是数字化的，不会因为人员变动而改变，今天检测的结果和三个月后检测的结果，标准完全一致，更重要的是系统可以快速适应新产品，当产线换线生产新PCB板型时传统方式需要重新培训人工，而系统通过迁移学习1到2小时内就能完成新板型的模型适配，换线时间缩短20%，质量稳定性不受影响，如果你的工厂经常面临人员流动问题，X 射线检测的投资回报周期会更短，因为每减少一个熟练工人的流失就相当于节省了3到6个月的培训成本和可能的质量损失。
让我们算一笔账，以10条SMT产线为例，传统模式下每条线需要4名人工目检人员(两班倒)，总共需要40人，按照每人每年8万元的综合成本计算，年人力支出高达320万元，部署X 射线检测系统后人员配置从40人缩减至8人(每班4人，负责设备监控和异常处理)，年人力支出降至64万元直接节省256万元，加上效率提升带来的产能增加，投资回报周期通常在12到18个月，更重要的是这8名员工不再从事枯燥的目检工作，而是转向工艺优化、数据分析、设备维护等更高价值的岗位。
某大型EMS厂商，年产量超过500万块PCB，产品涵盖消费电子和汽车电子，之前人工目检效率低误判率高，人员流失频繁，BGA焊点检测依赖X射线设备但需要人工判读图像，每块板子判读时间超过30秒，而且不同工人的判读标准不一致，后来我们公司给出了解决方案：部署 X 射线检测系统，集成在线式X射线检测设备，与MES系统对接，实施效果
人工目检岗位减少80%，从40人降至8人
误判率从5%降至0.8%，漏检率趋近于零
生产周期缩短15%，换线时间减少20%
OEE提升12%
客户评价“我们上线 X 射线检测后不仅节省了大量人力成本，还显著提升了产品质量稳定性，现在我们更关注设备运行状态和数据分析，决策更加科学。”
X 射线检测正在重新定义SMT产线的质量管控模式，它不仅是替代人工的工具更是推动整线数字化升级的核心引擎，高精度、低误判、标准化、可追溯——这些优势让厂长从被动应对客诉和返工，转向主动优化工艺参数，提升OEE和客户信任度，对于电子制造厂的厂长和制造总监来说现在正是布局智能化升级的最佳时机，引入在线式X射线检测设备和AI算法，不仅能降低人力成本，更能提升企业核心竞争力，未来 X 射线检测将与数字孪生、智能排产系统深度融合，打造全流程数字化工厂，那些率先拥抱这一技术的企业将在激烈的市场竞争中占据先机。
