在电子制造行业厂长和制造总监每天都在思考一个问题：如何让产线跑得更快、质量更稳、成本更低?随着智能制造的发展，SMT 整线数字化成为解决这些问题的关键路径，但现实情况是很多工厂虽然部署了 MES、SPI、AOI 等系统，但数据依然像孤岛一样彼此隔离，这导致设备利用率低、交付周期变长，决策只能依赖经验，际诺斯将通过真实案例详解X射线设备在提升OEE、缩短换线时间、降低缺陷漏检率方面的关键作用，帮助厂长实现从数据可视化到决策自动化的升级。
在传统 SMT 生产流程中印刷机、贴片机、回流焊和检测设备各自为政，MES 负责生产计划，SPI 负责锡膏检测，AOI 负责外观检查，但这些系统之间信息无法互通，例如SPI 发现锡膏印刷偏薄，但 AOI 并不知道，结果贴片后出现虚焊直到测试才发现问题，这种数据割裂带来两个后果：换线时间延长，因为工艺参数需要人工反复调整，缺陷漏检率上升，因为各环节数据无法相互验证，更严重的是缺乏实时数据支撑，厂长无法精准预测设备何时会出故障，只能等机器坏了再修，造成非计划停机，这直接拉低了 OEE(设备综合效率)指标。
小贴士：OEE 是衡量产线效率的核心指标，数据割裂每增加 1% 的换线时间，OEE 就可能下降 0.5%。

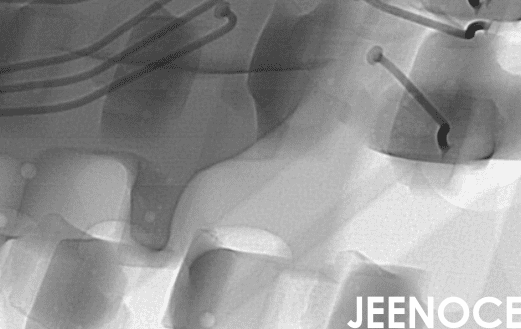

X 射线检测设备是 SMT 整线质量验证的一道关卡，相比传统 AOI 只能检测外观，X 射线可以穿透封装体，检测内部焊点缺陷，如空洞、桥接、虚焊等，这些缺陷如果不及时发现会导致产品在使用中失效，造成巨大的售后成本，数字化 X 射线设备最大的优势在于具备数据接口能力，可以轻松与 MES、SPI、AOI 系统对接，这意味着X 射线检测的数据不再是孤立的，而是可以上传到统一平台，实现从物料进厂到成品出货的全流程数据贯通，这种无损检测方式为质量追溯提供了最精准的依据。
厂长关注的不仅是良率，更是良率背后的成本，传统 AOI 只能检测外观，大量“假性缺陷”导致不必要的返修和报废，这是巨大的隐性成本，而数字化 X 射线通过无损检测，能精准区分“可接受的工艺偏差”与“致命缺陷”，从而大幅降低误报率和过度返修，更重要的是X 射线数据能与物料成本和设备能耗关联，例如通过分析 X 射线数据发现某批次 PCB 的焊点空洞率偏高，追溯发现是锡膏品牌更换导致，系统自动将这一成本归因信息推送给采购和工艺部门，避免后续批次的大批量报废，数字化 X 射线不再是单纯的“质检员”而是厂长手中一个能透视生产过程中所有隐性浪费的“成本雷达”。
实现数据闭环的关键在于 X 射线检测数据如何与其他系统融合，具体来说：
X 射线检测数据自动上传至 MES 系统实现质量追溯，当发现缺陷时MES 可以自动锁定该批次产品，防止不良品流出。
与 SPI 进行数据联动，如果 SPI 发现锡膏印刷偏薄，X 射线可以重点检测该区域的焊点质量，提升缺陷识别准确率。
与 AOI 数据融合，AOI 检测外观，X 射线检测内部，两者数据交叉分析，形成完整的工艺质量评估体系。
通过构建统一数据平台打破系统间壁垒，厂长可以在一个界面上看到从印刷到检测的全流程数据，真正实现“一屏掌控”。
小贴士：数据融合的价值在于交叉分析，比如X 射线数据与回流焊温度数据结合，可以找出最佳工艺参数，提升良率。
有了 X 射线检测的历史数据，工厂就可以做以前做不到的事情，例如通过分析焊点缺陷的趋势，可以预测设备是否老化或工艺是否偏移，当系统发现某个贴片头的焊点空洞率持续上升时会自动预警，提醒工程师提前维护，避免批量报废，这种大数据驱动的智能决策让工厂从“经验驱动”向“数据驱动”转变，以前工艺优化靠老师傅的经验，现在系统可以根据数据自动调整工艺参数，实现主动维护，这不仅能减少非计划停机还能提升 OEE 指标。
对于厂长而言最痛苦的并非没有数据，而是海量数据堆砌成“数据报表”却无法直接转化为“操作指令”，传统的数据闭环止步于“可视化”，即告诉你“哪里有问题”，但决策仍需依赖人工经验，数字化 X 射线的终极价值在于它作为数据闭环的“一公里”，能够将检测结果直接转化为对上游设备的闭环控制指令，当 X 射线检测到某个贴片头的焊点空洞率持续偏高时系统不再只是报警，而是通过 MES 自动向贴片机下发补偿指令，调整该头的贴装压力或角度，同时向回流焊炉发送温度曲线微调信号，这种“检测—分析—决策—执行”的自动化闭环彻底解放了工艺工程师，将产线从“经验驱动”的被动响应升级为“数据驱动”的主动自愈，这才是厂长梦寐以求的“无人干预”的智能制造。
我们的一个客户曾在某大型 EMS 厂担任工艺工程师，该厂年产量超过 500 万片 PCB，当时最大的问题是数据割裂：SPI、AOI、X 射线各自独立运行，工艺参数调整全靠老师傅经验，换线时间长达 45 分钟，OEE 只有 65%，后来我们部署了数字化 X 射线检测系统，并与 MES、SPI、AOI 打通数据链路，具体做法是：X 射线检测数据实时同步到 MES，MES 根据缺陷数据自动调整贴片机和回流焊的工艺参数，同时SPI 和 AOI 的数据也接入同一平台实现交叉分析，实施效果非常明显：OEE 从 65% 提升到 83%，换线时间从 45 分钟缩短到 31 分钟，缺陷漏检率从 5.2% 下降到 3.0%，通过 X 射线数据与 MES 的集成我们实现了生产状态的实时感知，决策更加科学高效，以前需要 3 个工艺工程师跟线，现在只需要 1 个人监控系统即可。
数字化 X 射线不仅是质量保障工具更是数据闭环的关键节点，通过数据融合与智能分析它能推动 SMT 整线迈向更高水平的自动化与智能化，在智能制造时代只有实现全链路数据贯通，才能真正释放生产潜力，未来随着 AI 检测与边缘计算技术的融入，数字化 X 射线将进一步提升数据闭环的实时性与智能性，成为 SMT 整线数字化的核心引擎，对于厂长和制造总监来说现在就是补齐这块拼图的最佳时机。
