在电子制造工厂里SMT生产线就像一条高速运转的流水线，每天它生产成千上万块电路板，过去X-ray检测设备只是用来“找毛病”的工具，等产品完成之后拍个片子看看焊点有没有问题，这种做法往往导致批量不良品已经产生才意识到工艺出了问题，随着智能制造的发展X-ray检测设备正在发生改变，它不再只是质检员而是逐渐成为工艺优化师，它不仅能发现焊点缺陷还能通过数据反向指导生产，工厂就能实现从“被动检测”到“主动控制”的转变，际诺斯将围绕X-ray检测设备在SMT生产线中的应用升级，探讨它如何成为焊点可靠性的数据入口，解决数据割裂和人力依赖等问题。

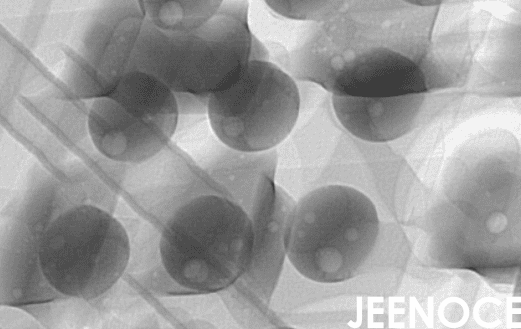

X-ray检测设备的核心能力是“透视”，它可以清晰看到BGA焊点内部的情况比如空洞率、虚焊、桥接、少锡等缺陷，传统上这些检测结果只是用来判断产品是否合格，然后生成一份报告就结束了，空洞率是衡量焊点质量的关键指标，一般来说BGA焊点空洞率超过25%可能影响可靠性，但不同产品标准不同建议根据实际应用场景设定合理的阈值。
真正的价值在于如何把X-ray检测数据“用起来”，例如当发现某批产品的焊点空洞率偏高时可以反向分析回流焊的温度曲线，是不是峰值温度不够?保温时间太短，通过SPC(统计过程控制)监控焊点质量波动就能实现工艺参数的动态调整，同时X-ray数据还可以与AOI(自动光学检测)数据结合，AOI擅长发现表面缺陷，X-ray擅长发现内部缺陷，两者互补能提升缺陷检出率，降低误报率。
更高级的应用是建立缺陷特征库，通过积累历史数据可以训练模型识别不同缺陷模式，例如当某类空洞率持续上升时系统能提前预警，比如“炉温可能漂移了”或“锡膏活性下降了”，通过MES(制造执行系统)集成这些数据还能实现设备健康管理，让工厂从“坏了再修”变成“提前预防”。
OEE是衡量设备效率的核心指标，传统模式下操作员需要凭经验判断工艺是否正常，一旦人员流动效率就会波动，而X-ray数据驱动的实时反馈能减少人为干预，让设备运行更稳定。
小贴士： 提升OEE不只是关注设备运行时间，更要关注“质量效率”，通过X-ray数据提前发现工艺波动可以避免因批量不良导致的返工和停机，这才是真正的效率提升。
换线是SMT生产中最耗时的环节之一，过去换线后需要反复试产、检测、调整，才能确认新工艺可行，现在X-ray数据可以快速验证新工艺的可行性，例如通过分析焊点空洞率判断新温度曲线是否合适，从而减少试产次数，结合DFM(可制造性设计)分析还能优化焊盘设计和钢网开口，提升首次通过率，进一步缩短交付周期。
很多工厂面临“数据孤岛”问题，SPI(锡膏检测)数据、回流焊数据、X-ray数据各自独立，无法关联分析，而X-ray作为唯一能“透视”焊点内部结构的设备，其数据天然具备跨设备关联能力，打通这些数据管理层就能在MES看板上看到“当前批次焊点寿命预测值”，而不是一堆孤立参数。
很多工厂依赖资深工程师的“手感”调参，但人员流动会导致工艺波动，X-ray空洞率数据不仅是质量指标更是回流焊热场分布、锡膏活性、PCB板翘曲等隐性工艺参数的“数字指纹”，通过建立空洞率与工艺参数的多元回归模型，就能把老师傅的经验转化为可复用的算法库，实现工艺调参的“去人格化”。
小贴士： 建立工艺知识图谱时建议从最关键的参数开始，比如峰值温度和保温时间，先验证模型的有效性，再逐步扩展到其他参数。
传统X-ray是“抽检”，只能发现已经发生的问题，而通过在线X-ray与SPC联动可以将每片板的焊点空洞率、桥接概率等数据映射到产线时间轴上，形成“焊点可靠性热力图”，当某区域空洞率连续上升时系统自动触发“工艺保险”——暂停该批次生产并推送调整建议，而不是等到批量不良才停机，这相当于为每块PCB购买了“实时工艺保险”，将被动检测转化为主动风险控制。
不同设备的数据语言不同，就像“巴别塔”一样难以沟通，X-ray数据可以充当翻译官的角色，例如将X-ray空洞率与SPI的锡膏体积数据、回流焊的温度曲线数据对齐，构建“锡膏-温度-空洞”的三维关联模型，厂长在MES看板上看到的就不再是孤立参数，而是“当前批次焊点寿命预测值”，真正实现数据驱动的决策。
某知名EMS厂商年产能超500万片SMT板，涵盖消费电子与工业控制类产品，过去他们主要依赖资深工程师的经验来调整回流焊参数，但人员流动导致工艺波动频繁，良率不稳定，后来我们协助该客户引入X-ray检测设备作为核心数据采集点，并与MES系统对接，建立焊点空洞率与回流焊温度曲线的映射关系，形成工艺参数库，然后构建缺陷特征库，结合SPC监控实现预测性维护，部署在线X-ray检测系统，实现焊点可靠性热力图实时生成，最终实施成果：
空洞率下降18%，良率提升至99.3%
回流焊参数优化后，换线时间减少40%
设备OEE提升至87%，较优化前提高12%
缺陷误报率降低30%，减少人工复判成本
工艺调参时间缩短60%，新员工上岗培训周期从3个月降至2周
客户评价“我们过去依赖经验判断回流焊曲线，现在通过X-ray数据反向分析，真正实现了工艺的科学化管理，不仅提升了良率也大幅降低了人工干预和调试成本，数据驱动的模式让我们的整线数字化迈出了关键一步。”
X-ray检测设备正在从传统的质量检测工具，演变为SMT生产线中不可或缺的数据入口，通过数据驱动的方式不仅提升了焊点可靠性与产品良率，更推动了整个生产流程的智能化与高效化，对于追求产能最大化、交付时效与数字化转型的电子制造企业而言，X-ray的深度应用已成为不可忽视的战略选择。
