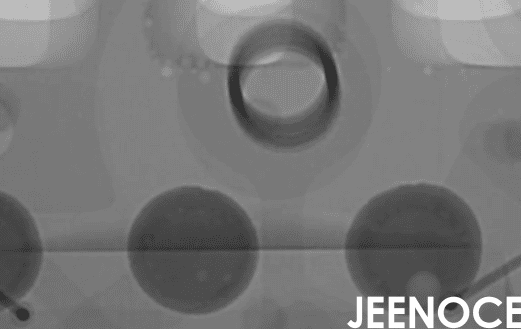

在 SMT 生产线上X-Ray 检测设备就像一双“透视眼”，它能帮助我们看清电路板内部焊点的真实情况，对于小型 OEM 工厂来说产品良率和返修率直接影响客户满意度和利润，但预算有限如何花最少的钱买到最合适的 X-Ray 检测设备，成了很多质量经理头疼的问题，际诺斯将从实际应用出发结合行业痛点为小型 OEM 厂商提供一套可落地的 X-Ray 检测设备选型建议，X-Ray 检测属于无损检测，不会损坏产品，特别适合检查 BGA、QFN 等隐藏焊点，是提升产品质量的基础工具。
根据产品类型选择合适的检测能力，如果主要做 BGA 焊接需要微焦点射线源来提升小焊点检测精度，如果是普通贴片元件，基础分辨率就足够了，同时要区分在线检测和离线检测场景，小型 OEM 通常选择离线检测模式，性价比更高。
设备能否与 MES、ERP 系统对接?能否自动采集数据并生成报表?这决定了后续质量追溯的可行性，选型时优先考虑支持 CSV、XML 等标准数据格式的设备，避免信息孤岛。
设备运行稳定性直接影响生产效率，要评估射线源和探测器的寿命及更换成本，选择本地化服务能力强的供应商确保故障时能快速响应。
通过降低返修率、提升良率来评估设备投入产出比，一台好的 X-Ray 检测设备通常能在 6-12 个月内通过减少返修成本收回投资。
很多小型 OEM 把 X-Ray 当成“找缺陷的机器”，忽略了它作为生产数据第一入口的价值，高性价比设备应能自动生成结构化检测报告，比如缺陷类型、位置、尺寸等信息，而不是只输出一张图片，选型时优先考察设备的数据输出格式是否与 MES/ERP 兼容，这决定了后续数据闭环的可行性，把设备从“黑箱”变成“透明数据节点”才能真正发挥价值。
小贴士：选择支持结构化数据输出的设备可以轻松对接 SPC 系统，实现质量数据的实时监控与预警。
小型 OEM 常依赖老员工经验判断缺陷，但人员流动会导致标准漂移，高性价比设备应内置或支持自定义“缺陷模式库”，比如虚焊、桥连、空洞率阈值等，将人工经验转化为可复用的数字规则，能大幅降低培训成本并提升检测一致性，从“人治”到“数治”是小型 OEM 质量体系升级的关键一步。
小贴士：选择支持缺陷模式库的设备，新员工培训周期可从 3 个月缩短到 2 周，大幅降低人员流动带来的质量风险。
传统选型逻辑是先定设备，再想办法对接系统，结果往往导致数据孤岛，高性价比选型逻辑应该是先规划数据闭环路径(检测 → 分析 → 改进 → 再检测)，再反向选择能无缝接入该路径的设备，选型时要求供应商提供数据闭环案例，验证设备是否能自动触发报警、生成改进任务单，并与 SPC 系统联动，让 X-Ray 成为质量改进的“传感器”，而不是“事后验尸工具”。
小型 OEM 可能不需要全自动化或超高清成像，避免资源浪费，优先考虑基础功能的可靠性与实用性，比如离线检测与手动操作模式。
未提前规划设备与现有管理系统之间的数据接口问题，导致后期数据孤岛，无法形成可追溯的质量链，选型时务必重视数据接口与系统集成的标准化。
选型时未充分评估供应商的技术支持能力，影响设备使用效率与故障处理时效，关注培训服务与远程诊断支持，确保设备能快速上手。
推荐采用模块化设计、支持数据接口的中端 X-Ray 检测设备，结合检测需求选择具备基本自动识别与图像分析功能的机型，优先考虑微焦点射线源，提升小焊点检测精度。
引入轻量级数据采集与分析平台，实现检测数据与生产管理系统的无缝对接，支持实时监控与异常预警，辅助质量经理进行决策，构建数据闭环实现从检测到改进的自动化流程。
采用租赁或分期付款方式降低初期投入压力，优先选择本地化服务能力强的供应商，评估总拥有成本，包括能耗与耗材。
“我是某电子制造企业质量总监，我们公司主要为客户提供 SMT 整线解决方案，在引入 X-Ray 检测设备前我们的返修率一直居高不下，人工记录也难以形成有效的数据链，经过对比多家厂商最终选择了符合我们预算且具备基础数据采集能力的 X-Ray 检测设备，该设备接入了我们的 MES 系统后检测数据可以自动上传并生成报表，帮助我们实现了良率的实时监控，一年下来返修率下降了 25%，数据追溯也变得清晰可控，特别值得一提的是设备的图像增强功能帮助我们更精准地识别 BGA 焊点缺陷，而数据采集模块则让质量追溯变得简单高效，更关键的是我们利用设备内置的缺陷模式库，将老员工的检测经验固化为数字规则，新员工培训周期从 3 个月缩短到 2 周，同时设备输出的结构化数据直接驱动了我们的 SPC 系统，实现了从“被动返修”到“主动预防”的转变。”
X-Ray 检测设备的选型应围绕实际需求展开，避免盲目追求高端配置，通过合理的设备与系统集成，实现数据闭环与质量提升，对于小型 OEM 而言选择具备良好性价比与扩展性的设备是关键路径，最终目标是通过无损检测与缺陷检测构建可追溯的质量追溯体系，记住高性价比不是“便宜”而是“每一分钱都花在能产生数据价值的地方”。
