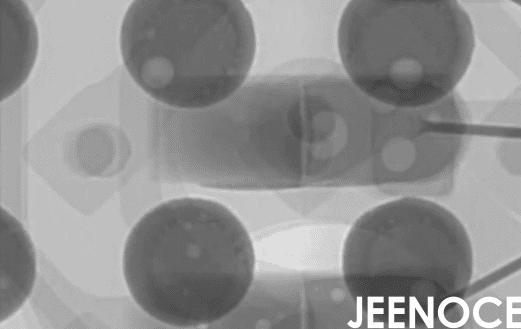

在 SMT 生产流程中焊点质量直接影响电子产品的可靠性与寿命，对于大型 EMS 工厂来说每天生产成千上万块 PCB，任何一个微小的内部缺陷都可能导致整批产品报废，这不仅带来巨大的经济损失，还可能影响客户信任，X-Ray 检测技术是焊点检测和内部缺陷检测的核心手段，它能够穿透封装体清晰呈现 BGA、QFN 等复杂焊点的内部结构，发现肉眼和 AOI 无法识别的空洞、虚焊、桥接等问题，随着制造业向智能化转型，在线检测和自动化检测已成为大型 EMS 工厂的标配，它们不仅提升了检测效率还通过实时监控和数据闭环，将质量管理从“事后挑出坏品”升级为“事前预防缺陷”，际诺斯将从选型要点、整线配置方案到数据闭环构建，为质量经理和总监提供一套完整的解决方案。
作为 SMT 整线质量经理你每天面对的核心挑战是：如何在保证良率的同时，将返修率控制在客户可接受范围内?传统的人工目检和离线 X-Ray 检测存在明显局限，例如检测效率低、数据孤立、无法实现实时监控，当生产线上出现 BGA 空洞或 QFN 虚焊时往往要等到批量产品下线后才能发现问题，此时返修成本已大幅上升，更关键的是质量经理的痛点往往不是“有没有检测”而是“检测数据能不能用”，传统检测方式产生的数据是孤立的，无法与工艺参数关联，导致问题根因难以定位，就像焊点空洞率突然升高可能是回流焊温度曲线偏移，也可能是锡膏印刷厚度变化，没有数据闭环就只能靠经验猜测。
小贴士： 质量经理应关注 X-Ray 设备的数据分析能力，而不仅仅是检测速度，一台能输出空洞率趋势图、桥接位置热力图并与 MES 系统实时联动的设备，价值远超单纯“拍片子”的机器。
选型时质量经理需要从四个维度综合评估：
分辨率、检测速度、图像清晰度直接决定焊点检测精度和缺陷识别率，例如：对于 BGA 检测来说需要 5-10 微米的分辨率，才能看清 0.3mm 以下焊球的空洞，而对于 QFN 检测来说则需要高对比度图像来区分虚焊和正常焊接
大型 EMS 工厂的产品种类繁多，从手机主板到汽车电子，封装形式涵盖 BGA、QFN、CSP 等。设备必须支持多种检测模式，并能快速切换程序，以适应频繁换线。
设备尺寸、传送带高度、节拍必须与现有 SMT 流程匹配，确保在线检测无缝集成，例如：回流焊后节拍通常为 15-20 秒/片，X-Ray 检测速度不能成为产线瓶颈。
这是最容易被忽视但最重要的点，设备必须支持 MES 集成和 SPC 分析，检测数据能自动上传，实现质量追溯，同时算法可解释性和模型可维护性直接影响长期使用成本，如果设备厂商的 AI 模型是“黑箱”，换线后误判率飙升，只能依赖厂商远程支持，生产就会陷入被动。
小贴士： 选型时要求厂商提供“模型训练工具包”，让工厂内部工程师能根据新产品快速训练和优化 AI 模型，这比单纯追求检测速度更重要，能大幅降低隐性成本。
整线配置的核心是让 X-Ray 检测设备成为质量数据的中枢，而非孤立节点，建议在回流焊后、AOI 前设置在线检测点，既能拦截内部缺陷又能与 AOI 的外观检测数据形成互补，更先进的配置方案是构建“数据拓扑”：将 X-Ray 检测数据与 AOI(外观)、ICT(电气)、FCT(功能)数据通过 MES 集成，形成多模态缺陷关联图谱，例如：X-Ray 发现 BGA 空洞、系统自动关联该位置 AOI 的焊膏印刷数据，以及回流焊炉的温区曲线、快速定位根因，这要求 X-Ray 设备具备强大的边缘计算能力和开放的数据接口。
小贴士： 整线布局时优先选择支持“边缘计算”的 X-Ray 设备，能在本地完成数据预处理和关联分析，减少对中央服务器的依赖，提升实时性。
数据闭环是智能化质量管理的核心，X-Ray 检测数据通过 MES 集成自动上传至质量管理平台，实现异常预警、根因分析和实时 KPI 监控，具体来说质量经理可以在看板上实时看到：当前良率，返修率，缺陷类型分布(空洞、桥接、虚焊占比)和趋势图(过去 24 小时空洞率变化)，当某个指标超出阈值时系统自动报警并推送根因分析报告，例如：BGA 空洞率从 2% 升至 5%，系统提示“可能原因是回流焊预热区温度偏低 3 度”并给出调整建议，这种数据闭环不仅实现了质量追溯，更驱动了持续改进，从焊点检测到产品生命周期每一块 PCB 的检测数据都可追溯，满足汽车电子、医疗设备等行业的严苛要求。
“我是际诺斯客户公司的一名 SMT 工艺工程师，负责某全球领先 EMS 企业的质量改善项目，我们公司年产量超 500 万片 PCB，主要产品涉及手机主板和汽车电子，BGA、QFN 等复杂封装占比超过 60%，过去我们使用离线 X-Ray 检测每班只能抽检 200 片，检测效率低数据全靠人工记录，返修率长期在 3.5% 左右，客户投诉不断，更头疼的是数据无法有效追踪出了问题只能靠工程师经验排查，往往要花 2-3 天才能找到根因，后来我们引入了 3 台在线检测 X-Ray 设备部署在回流焊后、AOI 前，设备支持 MES 集成和 SPC 分析，检测数据自动上传，同时我们优化了整线布局，将 X-Ray 数据作为质量数据中枢，与 AOI、ICT 数据关联，实施效果：返修率从 3.5% 下降至 2.4%，降幅 32%，良率从 98.2% 提升至 99.6%，质量追溯效率提升 40%，原来需要 2 天的根因分析，现在 2 小时就能完成!通过 X-Ray 检测设备的引入和整线配置我们真正实现了质量数据的可追溯和实时监控，现在我们不仅能快速定位问题，还能通过 SPC 分析提前预警，为后续的持续改善提供了坚实基础。”
X-Ray 检测设备在大型 EMS 工厂中扮演着不可替代的角色，它是焊点检测和内部缺陷检测的核心工具，选型时质量经理需要跳出“买一台机器”的思维，从整线配置和数据闭环的角度，选择具备算法可解释性、模型可维护性和数据拓扑能力的设备，只有将在线检测、自动化检测与数据闭环深度融合才能真正实现全流程检测和实时监控，推动质量管理从“被动检测”走向“主动预防”，这不仅是技术升级更是质量管理体系的战略转型。
