有一位在工控 PCBA 代工行业工作多年的质量工程师所在公司主要为工业控制设备提供电路板组装服务，产品应用于工厂自动化和电力系统等关键领域，这类产品的质量至关重要，一旦出现问题可能造成产线停工甚至引发安全事故，因此该公司对质量的要求非常严格，在生产过程中BGA、QFN 等封装的焊点隐藏性高，传统人工目检无法有效识别，该公司曾依赖老式 X-Ray 设备进行检测，但数据记录完全靠手工，效率低且容易出错这导致返修率居高不下，客户投诉不断，质量经理也经常被上级催促，后来该公司意识到X-Ray 检测不能只是 “看缺陷” 的工具，它必须成为整个质量体系的核心节点，今天际诺斯将结合该团队的选型经验，分享如何选择合适的 X-Ray 检测设备。
X-Ray检测设备在工控SMT产线中扮演着“质量守门员”的角色，它的核心价值体现在以下几个方面：

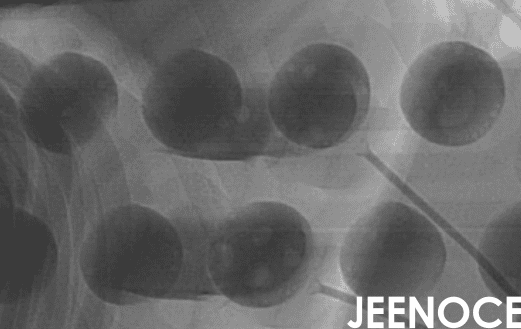

提升BGA焊点检测精度：随着BGA封装越来越多，焊点数量动辄上千个，传统人工检测漏检率高达15%以上，而自动X-Ray检测可将漏检率控制在1%以内。
实现检测数据与MES/ERP系统无缝对接：过去我们检测后需要手动录入数据，不仅慢还容易出错，现在设备直接上传数据系统会自动生成报表，质量追溯变得简单。
支持实时KPI监控：质量经理最关心的是良率和返修率，有了实时数据我们可以在生产过程中随时调整工艺，而不是等到问题发生后再补救。
传统上X-Ray设备被视为“看缺陷”的工具，但在工控行业对高可靠性的要求下它必须进化为“质量数据中台”，在选型时优先考察设备是否具备“边缘计算+数据建模”能力，好的设备能实时输出缺陷分布热力图、焊点良率趋势，甚至能根据检测结果自动调整回流焊温度，我们公司在选型时特别关注设备的数据建模能力，一家供应商的设备能够分析BGA焊点空洞率与回流焊温度的关系，当检测到空洞率超过15%时系统会自动建议调整温度曲线，这种从“事后检测”到“实时工艺干预”的转变直接解决了我们“返修率失控”的痛点。
对于BGA、QFN等高密度封装，分辨率至少要达到5微米，我们测试过低于10微米的设备无法看清0.3mm间距的BGA焊点。
工控SMT产线节拍通常在30秒/板左右，如果X-Ray检测速度跟不上就会成为产线瓶颈，我们选型时要求设备检测速度不低于20秒/板，可以留出10秒缓冲时间。
这是最关键的指标之一，设备必须能与MES/ERP系统无缝对接，实现数据闭环，我们要求供应商提供API接口文档，并现场演示数据上传功能。
小贴士：警惕“伪数据闭环”，很多设备只支持单向数据上传，缺乏反向指令下发能力，选型时必须要求供应商演示“双向数据流”：当MES标记某批次物料为高风险时X-Ray能否自动切换至更严格的检测程序。
好的图像处理算法能自动识别缺陷类型和位置，减少人工干预，我们测试过算法好的设备误判率能控制在3%以内，而算法差的设备误判率高达20%。
工控工厂通常是24小时连续运行，设备稳定性至关重要，我们要求设备平均无故障时间不低于5000小时，X光源寿命不低于2万小时。
传统可靠性评估主要关注硬件寿命，但在工控环境下真正的风险是“隐性缺陷累积”导致的批量返修。
小贴士：选型时评估设备是否内置“返修率预测模型”，好的设备能通过分析历史检测数据与产线工艺参数，提前预警哪些焊点类型、哪些工艺窗口下返修率可能飙升。
许多设备宣称支持MES/ERP对接，但实际仅实现“单向数据上传”，工控质量经理的核心诉求是“可追溯数据链”，这要求X-Ray设备不仅能输出数据还能根据历史数据自动调整检测策略，我们选型时要求供应商提供“双向数据流”的实测演示，例如当MES标记某批次物料为高风险时X-Ray能否自动切换至更严格的检测程序，只有通过这个测试的设备我们才考虑采购。
工控产品出口需要符合CE、RoHS、ISO等国际标准，X-Ray设备本身也需要通过电磁兼容性(EMC)和安全认证避免干扰产线其他设备，数据隐私保护也很重要，我们要求设备支持数据加密传输，防止质量数据泄露。
明确检测目标与工艺需求，聚焦BGA焊点检测痛点。
制定技术参数对比表，优先考察数据闭环能力。
引入试用或试点验证流程，验证自动检测效率与实时KPI输出。
建立设备使用与数据反馈的闭环机制，实现可追溯数据链优化。
客户公司是一家专注工控PCBA代工的中型EMS企业，年产量约50万片，以前使用人工X-Ray检测BGA焊点漏检率高达12%，返修率长期在8%左右，客户投诉不断，2023年决定升级设备，选型时重点考察了3家供应商，最终选择了际诺斯具备“边缘计算+数据建模”能力的设备，实施效果：检测效率提升30%，从每板45秒降到30秒，返修率从8%降到6.5%，下降18%，实时KPI系统上线质量经理每天都能看到良率趋势图，基于X-Ray检测数据建立的可追溯数据链，实现了质量闭环管理，最让他们惊喜的是设备的“返修率预测模型”在运行3个月后，成功预警了2次批量返修风险，避免了约50万元的损失。
X-Ray检测设备选型是工控SMT质量体系优化的核心环节，以自动检测、数据闭环、实时KPI、可追溯数据链为驱动，结合可靠性与合规性科学决策，才能实现从检测到管理的全流程质量提升，满足工控高可靠需求，记住选对设备只是第一步，用好设备才是关键。
