汽车电子产品的质量要求有多高?答案是“零缺陷”，一个焊点出现问题可能造成刹车失灵、气囊无法弹出，甚至导致整车召回，因此汽车电子 SMT 工厂必须建立多层检测防线，其中自动光学检测(AOI)负责表面检查，而 X-Ray 检测则能“看穿”焊点内部，发现空洞、裂纹等隐蔽缺陷，很多质量经理认为 X-Ray 设备只是“检测工具”，其实它应该成为“质量大脑”，如果设备只能报告“合格/不合格”，却无法提供工艺偏移的信息，数据就是孤立的，返修率也容易失控，真正好的 X-Ray 设备必须能输出可量化的工艺偏移信号，帮助我们提前调整生产参数，际诺斯将详解汽车电子 SMT 工厂如何选型 X-Ray 检测设备。

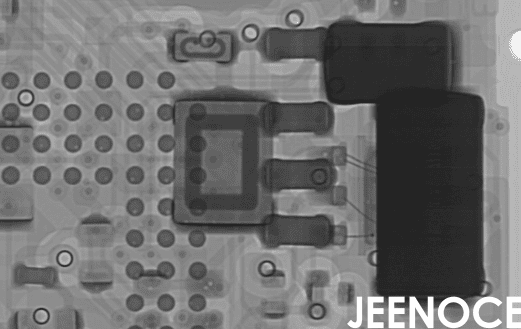

汽车电子常用多层 PCB 和 BGA 封装，焊点藏在芯片下面肉眼和 AOI 都看不到，X-Ray 检测必须能精确识别焊点空洞、裂纹、偏移、桥接等缺陷，这里要特别强调焊点空洞，IATF16949 标准要求焊点空洞率通常控制在 5% 以内，X-Ray 设备必须能自动测量空洞面积占比，并自动判定是否合格，但是“零缺陷”不等于“零空洞”，X-Ray 设备要能区分“可接受空洞”和“致命缺陷”，避免因过度判废导致良率虚低，设备应内置基于 IATF16949 的缺陷分级逻辑，并与 SPC(统计过程控制)联动，动态调整判定阈值。
IATF16949 对检测流程和数据追溯有严格要求，选型时要注意三点：
设备必须有标准化接口，比如 OPC UA，能轻松对接 MES 系统。
数据采集和存储要符合质量管理体系，所有检测结果、时间、操作员信息都要完整保存。
具备审计追踪功能，随时能调出历史数据。
小贴士： “审计追踪”不是事后记录而是实时合规，好的 X-Ray 设备具备“事件驱动型”数据捕获能力，当焊点空洞率或误报率触发阈值时自动生成审计日志并推送至质量经理，实现从“被动追溯”到“主动合规”的转变。
选型时分辨率、检测速度、能耗、稳定性都是硬指标，但质量经理最该关注的是检测覆盖率和误报率/漏报率 的平衡，检测覆盖率要尽可能高确保每个焊点都被检查，但误报率过高会导致大量人工复判，数据链断裂，返修率失控，漏报率则更危险可能让缺陷产品流出，“误报率”是返修率失控的隐形杀手，选型时应优先考虑具备“自适应学习”能力的设备，通过历史缺陷数据训练模型，持续降低误报率同时保持低漏报率。
X-Ray 检测系统不能孤立运行，它必须与 MES/ERP 系统无缝对接实现自动化数据采集和实时反馈，通过质量追溯码和批次管理可以追溯到每个焊点对应的原材料、生产时间、操作员信息，实现全生命周期追溯，“实时 KPI”不是仪表盘上的数字而是工艺调整的触发器，X-Ray 设备应能直接驱动产线参数调整，比如回流焊温度、印刷厚度，形成“检测-分析-调整”的闭环，这要求设备具备与 PLC/SCADA 系统的双向通信能力。
我是一名应用工程师，曾服务一家全球知名的 EMS 企业，专门生产汽车电子 SMT 产品，他们之前用的 X-Ray 设备只能检测无法满足车规级数据追溯和 KPI 管控需求，质量经理最头疼的是数据全靠人工记录，返修率居高不下，客户审计时拿不出完整的追溯报告，后来引进了际诺斯定制化的X-Ray 检测系统，集成了自动判定和 SPC 分析模块，设备能自动测量焊点空洞率，实时监控质量趋势，一旦发现异常立即报警，更重要的是所有数据自动上传 MES，生成符合 IATF16949 的审计报告，实施效果：返修率下降 23%，检测效率提升 18%，焊点空洞率稳定控制在 5% 以内，关键成功因素是将 X-Ray 检测数据与客户 PPAP(生产件批准程序)要求对齐，客户通过设备输出的可追溯数据，直接满足主机厂对焊点质量的审计要求，新品导入周期缩短了 30%。
选型时建议按以下步骤评估：
明确生产需求和质量目标，比如零缺陷、低返修率。
综合评估设备性能、数据能力和成本效益。
结合自身质量体系进行系统化选型规划。
选型检查清单：
合规认证：是否通过 IATF16949 相关认证?
数据接口：是否支持 OPC UA、MES 集成?
检测精度：能否精确测量焊点空洞率?
误报率/漏报率：是否具备自适应学习能力?
维护成本：易维护性如何?长期运行可靠性怎样?
小贴士： “总拥有成本(TCO)”应包含“数据治理成本”，设备若无法自动生成符合 IATF16949 的审计报告，将导致人工整理数据的时间成本激增，甚至引发客户投诉，选型时需评估设备的数据导出格式、与 MES 的集成难度以及供应商的二次开发支持能力。
X-Ray 检测设备是实现零缺陷制造的重要保障，合规、数据闭环与可追溯性是未来 SMT 质量管理的核心方向，选择合适的 X-Ray 检测设备是提升竞争力与客户信任的关键举措，展望未来AI 辅助检测和深度学习算法将让 X-Ray 检测从“质量门”演变为“工艺优化引擎”，通过深度学习模型预测焊点缺陷的根因，比如锡膏量、炉温曲线，并直接向 SMT 设备发送调整指令，实现“自愈型”生产线，这将是汽车电子 SMT 工厂的下一个质量革命。
