在SMT(表面贴装技术)自动化产线上探测器是保障产品质量的关键工具，选对探测器可以稳定良率并提升效率，选错的话误判和返修问题就会接踵而至直接影响量产效率和客户信任，随着电子产品越来越精密X射线检测设备已经成为看清BGA、QFN等芯片底部焊点缺陷的必备工具，今天我们看待探测器不能只把它当作一个“质检点”，它更应该是一个“质量数据引擎”，是实时质量数据流的源头，选型时不仅要关注它能否发现缺陷，更要关注它是否能顺畅地融入整个数字化质量体系，际诺斯将为SMT质量管理者提供探测器选型指南，助力提升良率与构建数字化质量体系。
市面上常见的探测器包括CCD视觉检测、激光检测和X射线检测等，每种探测器都有其适用场景。
CCD视觉检测：擅长检查元件贴装位置、极性等外观问题。
激光检测：对高度和共面性测量非常精准。
X射线检测：强项在于透视产品内部，发现肉眼看不见的焊点空洞、虚焊、桥接等隐患。

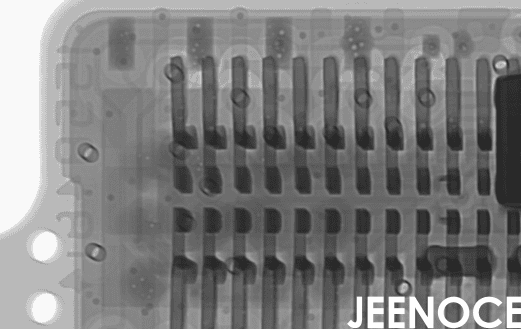

这里重点解析一下X射线检测技术，自动X射线检测(AXI)就像给PCBA做“CT”，可以让焊点内部的缺陷一目了然，成像质量的好坏关键取决于X射线源的稳定性和探测器分辨率的高低，目前主流的有2D和3D两种：
2D AXI：速度快，成本低，适合检测简单的双层板。
3D X射线检测：通过分层扫描生成三维图像能彻底消除误判和漏检，尤其适合复杂组装，如手机主板。
选择探测器时要重点关注以下几个核心指标：
检测精度：决定了发现01005、0.3mm pitch BGA等微小缺陷的能力。
缺陷识别率：直接关系到出厂良率和产线返修率。
量产效率：检测速度必须匹配生产节拍，否则会成为瓶颈。
数据闭环能力：能否将检测结果实时上传到MES(制造执行系统)，形成可追溯的数据链，这对追踪实时KPI至关重要。
对于X射线检测设备还有一些专属指标需要特别关注：
穿透率与成像清晰度：这直接决定了检测BGA、QFN底部焊点的效果，如果穿透力不足图像模糊，缺陷就看不清楚。
检测编程的复杂性：编程是否简单、智能将直接影响换线调试的周期和产线的灵活性。
另一个隐藏的关键指标是 “数据延迟时间”，从检测完成到数据上传至MES/SPC系统的时间差，决定了我们能否对生产异常进行实时干预，延迟越低质量响应速度越快，越能有效控制返修率。
提示： 评估探测器时不仅要看“检出率”，更要关注它提供的“质量数据密度”，例如一台好的X-RAY设备不仅能判断焊点好坏，还能输出焊点形态的灰度分布、气泡率的统计图表等丰富的过程质量数据，为工艺优化提供依据。
面对不同的生产场景选型策略也应有所调整：
高密度BGA/精密器件检测：强烈推荐3D X射线检测方案，它能彻底解决遮蔽问题确保焊点质量万无一失。
多层PCB板检测：需要重点考察设备的穿透能力和分层扫描能力。
高速产线：优先选择高吞吐量的在线式X-RAY，直接嵌入流水线;离线式X-RAY则更适合多品种、小批量或抽检场景。
有跨平台数据整合需求：必须选择开放数据接口、能与现有MES/SPC系统无缝集成的设备。
提示： 基于“质量追溯链”完整性选型，应选择能为每片PCBA生成唯一检测数据包(包含所有缺陷图像和量化参数)的设备，对于需要应对严格客户审核的汽车电子、医疗设备等行业应优先选用能与MES深度集成、自动绑定产品序列号(SN)和检测结果的在线式X-RAY，构建全流程可追溯体系。
选型过程中有几个常见的“坑”需要避开：
忽视数据接口：可能导致X射线检测设备成为数据孤岛，无法与MES/SPC联通，所有数据靠人工记录，效率低下且易出错。
过度追求单一高参数：比如盲目追求最高分辨率，却忽略了设备在产线环境下的长期稳定性和整体效能。
忽略隐藏成本：X射线检测设备的X射线管有使用寿命，定期设备维护和耗材更换是一笔持续投入。同时，操作和编程人员的培训成本也不容低估。
环境适应性不足：产线的振动、温湿度变化可能影响X射线探测器的稳定性，选型时需确认设备的工业等级。
案例1
一家为网络设备供货的EMS客户，原先使用2D AXI检测服务器主板上的大型BGA，虚焊漏检率高，后来选用了我司的高分辨率3D X射线检测设备，通过三维切片功能清晰呈现每一个焊点形态，成功将BGA虚焊导致的良率损失降低了3.2%。
案例2
一家ODM企业曾因2D AXI配置不当，在检测智能手表主板时大量漏检芯片底部的焊锡桥接，导致线上返修率飙升，期升级为3D X射线检测系统后，实现了100%的缺陷捕捉，整体返修成本降低了15%。
案例3
一家汽车电子OEM厂商，为了满足车规级追溯要求，引入了我司的在线式X-RAY，并打通了与MES系统的数据接口(采用SECS/GEM协议)。现在每一块控制板都有完整的检测数据包可追溯，极大提升了客户满意度和审计通过率。
探测器选型是构建高效、可靠质量体系的基石，面对高复杂度、高集成度的PCBA，X射线检测设备已从“可选项”变为“必选项”，未来的制造竞争本质上是质量数据运营能力的竞，一次优秀的探测器选型就是选择了一个强大的质量数据采集终端，它为构建可追溯的全流程质量体系和实现持续的质量改进，打下了最坚实的基础。
