在现代电子产品的SMT(表面贴装技术)生产线上BGA(球栅阵列)封装器件因其高密度和高性能，被广泛使用，由于焊点隐藏在芯片底部，肉眼和常规检测手段无法直接观察，这给质量控制带来了巨大的“隐形”挑战，当产品出现功能不稳定或失效时BGA的虚焊或空焊往往是主要原因，但传统的AOI(自动光学检测)和ICT(在线测试)常常无法发现这些缺陷，导致缺陷流出，影响生产良率和客户信任，际诺斯将深入分析AOI/ICT无法检测BGA虚焊的原因，并通过真实案例展示如何利用X-Ray构建可追溯的质量数据闭环，实现从检测到预防的工艺优化，助力SMT质量经理有效提升良率KPI。
AOI主要通过摄像头从顶部拍照只能检查元件是否存在和位置是否偏移，它无法“看穿”芯片，因此无法检测底部的焊点，ICT则通过探针进行电性能测试，虽然能发现电路不通的问题，但无法精确定位是哪个BGA的哪个焊点出问题，它也无法区分是虚焊、空焊还是其他内部缺陷，这种视觉和电性测试的“盲区”使得隐蔽的BGA焊接缺陷成为漏网之鱼，其后果是返修率失控，线上无法精准定位往往导致整块电路板被报废或盲目返修，这不仅浪费物料，还拖慢了生产节奏，更麻烦的是缺乏有效的检测数据，使质量经理面临数据孤立和依赖人工记录的困境，一旦发生客户投诉根本无法追溯缺陷根源，质量追溯链断裂，管理陷入被动。

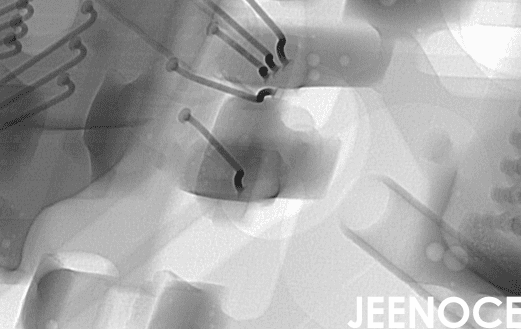

X-Ray(X射线)检测技术正是为解决这一难题而生，它就像给生产线装上了“透视眼”，能够在不破坏产品的情况下穿透外壳直接检测BGA焊点，无论是虚焊、空焊，还是焊点内部的气泡、桥连等缺陷都能在图像上清晰呈现，除了精准检测现代在线式X-Ray设备实现了高度自动化，它可以自动上下板、自动检测、自动判断，大幅提升效率和一致性，同时它还能实时生成良率、缺陷类型分布等KPI数据看板，更重要的是它支持与MES(制造执行系统)、QMS(质量管理系统)等平台集成，将每一个焊点的检测图像、坐标、时间等信息形成结构化数据链，就能实现从原材料到成品的全流程质量可追溯。
提示： 在选择X-Ray设备时除了关注检测能力，一定要考察其数据接口是否开放，能否轻松对接你工厂现有的MES系统，这是打破“数据孤岛”的第一步。
对于追求KPI的质量管理者而言引入X-Ray常被视为一项新增成本，但我们需要转变观念将其重新定义为“价值中心”，可以通过量化分析来证明其价值：
它能几乎杜绝因BGA虚焊流出导致的客户退货和索赔，避免品牌和财务损失。
通过精准定位缺陷，可以避免整板报废和盲目返修，节省工时和物料成本。
直通率提升直接增加有效产出和边际利润。
通过建立财务模型将X-Ray检测数据与“每百万机会缺陷数(DPMO)”的下降和“质量成本(CoQ)”的节约直接关联，这项投资就从一项“费用”转变为有明确、可观ROI的“战略资产”。
面对市场上众多的X-Ray设备如何选择一台适合自己生产线的呢?以下是几个核心指标需要重点关注：
分辨率与成像质量：这直接决定了能否清晰看到微小的焊点缺陷，尤其是对于间距更小的CSP或PoP封装。
检测速度与吞吐量：设备检测每块板的时间必须匹配生产线的节拍，否则会成为瓶颈。
软件功能与数据分析能力：优秀的软件应支持自动缺陷识别(ADR)，并具备SPC(统计过程控制)功能。
设备兼容性与系统集成能力：设备需能无缝接入现有生产线，并通过标准协议(如SECS/GEM)与MES/QMS通信。
设备到位后必须建立标准的检测规范，这包括制定详细的检测操作流程(SOP)，确保不同操作员检测结果的一致性，同时需要根据实际产品(如PCB板的厚度、BGA的球径和间距)优化X-Ray的检测参数，如电压、电流和图像对比度，最关键的是要建立检测结果与工艺部门的即时反馈机制，一旦发现某种缺陷比例异常升高能立刻触发工艺调整流程。
实用提示： 建立检测规范时建议结合实际产线情况，定期更新检测参数，以适应不断变化的生产工艺。
X-Ray的价值远不止于“发现问题”，通过对大量检测数据的分析我们可以反向优化生产工艺，例如通过分析虚焊焊点的分布特征，可以调整回流焊的温度曲线，通过观察锡膏成型情况可以优化钢网的开孔设计，这就能系统性地降低虚焊/空焊的发生率，实现从“被动检测”到“主动预防”的质变，构建“检测-分析-改进”的完整质量闭环。
我们可以超越传统的反馈调整模式，迈向“数字孪生焊点”的智能阶段，通过持续收集X-Ray检测的海量焊点形态数据(如高度、形状、气泡率)，并与当时的回流焊炉温、锡膏印刷参数等关联，利用机器学习算法可以建立一个预测模型，这个模型能够实时评估当前工艺参数下产生虚焊的风险，并自动推荐最优的工艺参数设置，甚至未来可以实现炉温曲线的自适应微调，这将质量管控从“事后发现”推向“事中预测与事前预防”，从根本上压缩缺陷产生的空间。
我是一名质量工程师，我们公司曾为一家头部手机品牌代工主板，长期受困于主板上的核心BGA芯片虚焊问题，由于AOI无法检测缺陷常在客户端才暴露，导致批量退货和严峻的客户投诉，我们的返修率KPI长期承压，为了解决这一痛点我们引入了一套际诺斯推荐的在线式高精度X-Ray检测设备，并将其集成到我们的MES系统中，在新产线上每一块经过回流焊的主板都会自动进行X-Ray扫描，所有焊点图像和检测结果实时上传系统，实施效果是立竿见影的，生产线上的BGA虚焊漏检率基本降为零，通过系统精准定位缺陷位置，返修效率提升了50%以上，整体返修率在三个月内下降了32%，最重要的是我们现在拥有了完整可追溯的数据链，在一次客户审核中我们迅速调出了某批次问题主板的所有生产与检测数据，精准定位到了某一卷锡膏的异常，赢得了客户的高度认可，审核通过率大幅提高，X-Ray帮助我们构建了一个高效、自动、可信赖的质量管理体系。
这个案例的深层价值在于X-Ray设备成为了我们产线的“质量数据总线”核心，它不仅是检测工具更是实时、结构化质量数据的发生器，通过标准接口焊点数据流向了更广阔的系统：自动生成带X-Ray影像的电子化出货报告，增强了客户信任，当某批次电容焊接不良率突增时我们能迅速将数据反馈给供应商，驱动来料质量改善，我们集团内部的不同工厂也开始共享优化的工艺参数模型，实现了最佳实践的快速复制，这标志着我们的质量管理从单点控制，迈向了网络化、生态化的协同阶段。
对于深受BGA虚焊/空焊困扰的SMT质量管理者而言X-Ray检测是实现精准管控、提升良率KPI不可替代的关键技术，它不仅能解决“查不出”的痛点，更能通过数据闭环驱动工艺优化，并从成本中心转变为价值创造者，未来随着“数字孪生”和智能协同的深入，X-Ray将继续引领SMT质量管控向更自动化、更智能化的方向发展。
