电子产品的体积越来越小功能却越来越强大，这背后是像01005只有沙粒大小的元器件被广泛应用在高密度电路板上，元器件变小了焊接难度也随之增加，一个微米级的焊点虚焊就可能让整个产品失效，传统的抽检方式就像大海捞针已经无法满足高质量生产的要求，因此X-Ray检测设备必须从“离线抽检”升级为“在线全检”，成为生产线上实时、可靠的质量数据源头，际诺斯将针对01005等高密度PCBA的检测难题，详解X-Ray设备选型核心指标，助质量经理构建自动化、可追溯的智能质量体系，提升良率与效率。
面对密布01005元器件的电路板质量经理们压力巨大，传统的人工目检或低端X光机不仅效率低更容易漏掉那些肉眼看不见的内部缺陷，这些问题往往在产品到达客户手中后才被发现，导致返修成本高昂，更深层次的痛点在于“数据孤岛”，很多工厂的X-Ray设备只是一个独立的“检查员”，它发现了问题但数据却停留在本机，无法自动同步到MES(制造执行系统)或SPC(统计过程控制)系统中，质量工程师需要手动记录和统计，流程割裂效率低下，难以实现真正的预防性管控，因此今天的设备选型早已不是简单的“买台好机器”，对于有远见的质量总监而言，这是一次战略转变：将X-Ray设备从单一的检测工具，升级为整个质量体系的核心节点，一个能产生、流转并驱动决策的关键数据源。

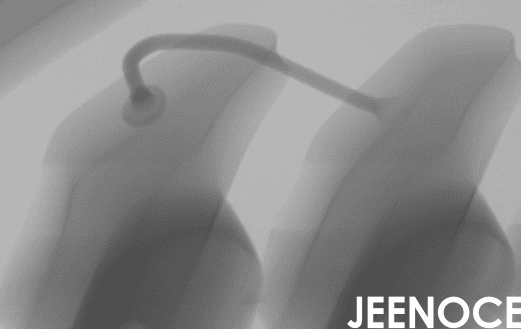

这是基础中的基础，设备必须能清晰捕捉01005元器件及其微米级焊点的细节，这主要取决于微焦点X射线源和数字平板探测器的组合，焦点越小图像越锐利，探测器性能越好成像质量越高，在评估图像质量时不要只看厂商提供的完美样品图像，可以准备一块带有已知微小缺陷(如01005器件桥连)的测试板，让设备现场检测，观察其实际成像效果和缺陷识别能力。
在线检测意味着设备必须跟上生产线的速度，需要计算从上下料、定位、扫描到分析的全流程时间，确保不会成为产线瓶颈，自动上下料系统(如机械手)是提升吞吐量、实现无人化操作的关键。
这是实现数据闭环的生命线，设备必须具备强大的深度集成能力，能够将检测数据(AXI)，包括图像、缺陷坐标、类型代码等，自动上传至MES/SPC系统，更深一层的要求是 “数据模型对齐”，即设备输出的检测参数、缺陷代码，必须与工厂数据中台(如MES)的语义定义完全一致，确保数据能无缝互通，直接用于焊点质量分析和趋势统计。
高负荷的在线检测对设备稳定性是巨大考验，关注设备的平均无故障时间并优先选择具备自动校准功能和预防性维护提示的型号，这能极大降低意外停机时间，从长远看更低的维护成本和更高的利用率意味着更优的总体拥有成本。
在精度达标的基础上如何提升效率?根据产品复杂程度(如有无屏蔽罩、堆叠芯片)合理选择2D或3D X光检查机，利用离线编程软件可在生产线外提前做好检测程序，大幅减少设备占用时间，更重要的是引入AI缺陷识别技术让软件自动学习判断焊点好坏，能显著减少人工复核的工作量，并提高判定的一致性。
小贴士：可以探索建立基于实时KPI的动态检测策略，例如当系统监测到产线实时良率(DPPM)下降或某类返修率升高时，可自动指令X-Ray设备提高对该工位产品的抽检频率，或重点扫描特定区域，实现智能化的风险管控。
选好设备只是第一步建立规范的数据流才能释放其最大价值，目标是建立可追溯的X-Ray检测数据链，每一张缺陷图像都能关联到具体的产品序列号、生产批次、工艺参数，通过看板实时监控由X-Ray数据驱动的返修率与良率(DPPM)波动，更进一步进行工艺根因分析：将X-Ray发现的虚焊、空洞等缺陷大数据，与当时的回流焊炉温曲线、锡膏印刷厚度等工艺参数进行关联分析，从而精准定位缺陷根源，实现预防性质量管控，最终实现检测报告自动化生成并可直接推送至客户质量门户，提升客户信任度。
小贴士：建议定期审查数据闭环流程，确保数据准确性和完整性，同时建立标准操作流程(SOP)，提升团队整体数据管理能力。
我们是一家服务于高端客户的EMS企业，曾在一条生产01005高密度通信模块的产线上遇到挑战，初期使用老式离线X-Ray抽检率低，每月因潜在焊点缺陷导致的客户投诉居高不下，后来我们引入了一台具备高分辨率微焦点射线源、机械手自动上下料，并深度集成了公司MES系统的在线X-Ray设备，实施后效果显著：
单板检测效率提升30%，完美匹配产线节拍。
通过实时全检和自动数据反馈，产品返修率下降了15%。
质量数据闭环实现率提升至98%，所有检测结果自动进入质量数据库。
最关键的收获：通过系统对焊点质量分析数据与回流焊炉参数的关联分析，我们成功将某一型号产品的高虚焊率根源，锁定为第三温区的峰值温度设置比标准低5℃，工艺调整后该类缺陷率直接降低了40%。
在微型化与智能制造的浪潮下X-Ray检测设备的选型已成为决定SMT整线质量与数据化水平的关键战役，它不再只是一双“发现缺陷的眼睛”，更应通过精准的选型(匹配需求)、智慧的平衡(精度与效率)和系统的建设(数据闭环)，进化成为 “驱动工艺优化与质量决策的大脑”，唯有如此质量管理者才能从救火队员转变为真正的战略家，构建起前瞻、可靠、自动化的现代质量体系。
