在现代电子制造中确保产品质量至关重要，X-Ray非破坏性分析技术就像给电路板做“无创CT”，能在不损坏产品的情况下看清其内部结构，特别是3D CT技术已成为分析PCB层叠结构、提取芯片内部电路、验证物料清单(BOM)的利器，它既能帮助工程师进行竞品研究或失效分析也带来了如何平衡技术应用与知识产权、伦理边界的新思考，际诺斯将深入探讨X-Ray检测设备与3D CT在电子制造中的应用，涵盖PCB分析、芯片逆向与BOM验证，并分享在线系统整合策略与合规建议，助力提升产线自动化与供应链安全。

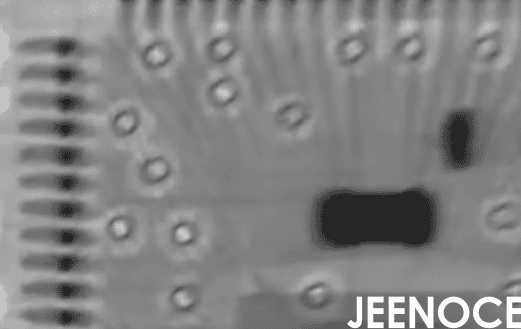

X-Ray成像的基本原理是利用高能射线穿透物体，因内部不同材料密度差异形成影像，从而实现内部结构的可视化，这种非破坏性分析特别适用于检查隐藏的焊点、内部裂纹以及元件对位，X-Ray检测设备主要分为两大类：自动X光检测(AXI) 和 3D CT扫描。
AXI速度快适合在产线上对大量产品进行快速二维或伪三维检测。
3D CT通过多角度扫描重建三维模型，能提供更精确的立体分析，但速度相对较慢。
在选型时在线X-Ray检测系统可直接集成到SMT产线中，实现实时、全自动检测，是提升整线自动化的关键。离线设备则更适用于实验室的深度分析与逆向工程。
开发经理需要根据产线节拍、检测深度需求和预算进行综合权衡。
小贴士： 选择在线系统时务必提前测试其与现有产线控制软件(MES)的数据接口兼容性，避免形成“信息孤岛”。
我们曾服务一家大型EMS客户，他们生产的一款高端路由器主板，层数多、布线密集，在试产阶段频繁出现信号不稳定的问题，传统的电测和外观检查无法定位内部缺陷，作为项目支持工程师我们建议引入高精度3D CT设备进行扫描分析，通过重建PCB的立体影像我们可以清晰地看到了第4层与第5层之间因压合工艺波动导致的微小空洞和树脂淤积，根据这些数据客户优化了压合参数，数据显示这项技术使他们的内部焊点检测和层间缺陷识别率从约85%提高到了98%，新产品试产阶段的平均检测调试效率提升了30%。
某OEM客户需要对一款竞品的主控芯片进行技术对标，以评估自身设计水平，他们使用了我们的微焦点3D CT系统，通过逐层扫描和图像处理我们成功以微米级精度还原了芯片内部的电路布局和晶体管结构，生成了详细的电路拓扑图，这份报告不仅帮助客户完成了竞品分析，更在一次自身产品的失效分析(FA) 中发挥了作用——通过对比良品与失效品的内部结构，迅速定位了因封装工艺导致的内部引线断裂问题。
一家ODM客户长期受假冒元件(counterfeit components) 问题困扰，特别是在一些通用芯片上，他们引入了我们的X-Ray检测方案作为来料检验的一环，我们对采购的芯片进行X-Ray扫描并与标准件的内部结构数据库(如模具标记、引线框架形状、焊球布局)进行自动比对，实施该方案后客户的物料验证周期缩短了50%，上料错误率被控制在0.5%以下，有效保障了供应链的透明与产品质量。
小贴士： 在进行BOM验证时建议建立标准化的内部结构数据库，提高比对效率和准确性。
将在线X-Ray检测系统无缝集成到SMT产线是提升整体效率的关键，它不再是孤立的检测站而是与贴片机、回流焊炉联动的智能节点，通过与MES/MRP系统实时通信，检测结果能即时反馈，实现SPC(统计过程控制)，及时预警工艺漂移，对于追求Turn-key方案的开发经理选择能提供深度整合服务的供应商至关重要，这能最大程度降低因设备升级导致的产线停摆风险，整合后的系统能自动执行首件检测(FAI)，并将数据归档，大幅提升整线设备综合效率(OEE)。
对整线开发经理而言X-Ray的价值远超缺陷发现，它生成的3D体数据与量化参数(如焊点体积、气泡率、对位偏差)是构建产品数字孪生(Digital Twin)的核心输入，通过标准接口(如IPC-CFX)，X-Ray设备可从“检测节点”升级为“数据枢纽”，为MES系统提供高保真数据，驱动预测性维护与工艺自优化，从根本上解决数据分散问题。
固定抽检模式并非最优，先进的在线X-Ray系统应支持动态检测策略，例如当SPC系统显示焊接参数出现微小漂移时自动提高该批次产品的X-Ray检测频率，过程稳定时则降低抽检率，这种基于实时过程健康度的智能调整能在保障质量的同时最大化OEE。
小贴士： 在规划整线自动化时为X-Ray检测工位预留额外的缓冲时间，可以灵活应对动态检测策略带来的节拍变化，保证产线流畅。
强大的技术也伴随着责任，利用3D CT进行芯片逆向解析时必须严格遵守知识产权法律法规，避免侵犯他人专利或商业秘密，在商业竞争中也需恪守道德底线，将技术主要用于自身的失效分析(FA)、工艺改进和品质保障，操作X-Ray检测设备必须遵循严格的安全规范，做好辐射防护，确保人员安全，企业应建立明确的内部合规制度，平衡技术探索与商业责任。
我们倡导 “防御性分析” 理念：主动利用3D CT对自有关键产品建立完整的“数字档案”，这不仅用于内部失效分析更能在遭遇供应链中断时，快速验证替代元件的物理与性能一致性，评估国产化替代方案的可行性，这能将逆向工程从合规风险点，转化为提升供应链韧性和保障技术自主的战略工具。
X-Ray检测与逆向工程技术正朝着更高精度、更快速度和更智能的分析方向发展，它不仅是品质的守护者更是驱动电子制造智能化升级，特别是SMT自动化深入演进的关键力量，我们呼吁业界同仁合理利用这一强大工具，共同构建一个创新、高效且合规的先进制造体系。
