在电子制造领域产品质量是生命线，随着手机、电脑等产品越来越精密内部电路板(PCB)和芯片也变得越来越小、越来越复杂，如何在不拆开产品的情况下看清内部焊接和组装是否存在问题?X-Ray检测设备就是我们的“透视眼”，它作为一种无损检测手段在SMT(表面贴装技术)、半导体封装等环节中发挥着重要作用，际诺斯将系统介绍X-Ray检测中常见的缺陷类型，帮助工程师掌握判断标准，并提供设备选型建议，助力实现生产线自动化和高质量运行。

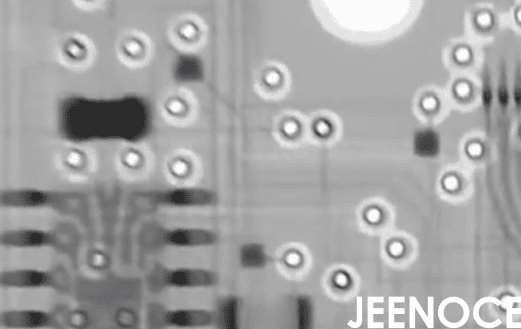

X-Ray检测设备利用X射线穿透物体，不同材料对射线的吸收能力不同从而形成内部结构的清晰图像，在SMT和半导体生产线上它的作用正在从“事后抽检的医生”转变为“在线实时监控的哨兵”，当前主流技术包括：
微焦点X射线源：成像更清晰
自动缺陷识别(ADR)软件：让电脑自动找问题
CT扫描技术：获得三维立体图像
未来的发展趋势是看得更清、检得更快，并且能与工厂MES系统深度结合，让数据流动起来。
这是SMT生产线最常见的问题。
类型：虚焊(焊上但不牢)、漏焊(没焊)、桥接(不该连的焊点连在一起)、空洞(焊点内有气泡)
成因：锡膏未印好、回流焊温度不对、元件贴歪
X光片特征：焊点轮廓模糊、颜色深浅不均、两个焊点间有“桥”连接
标准依据：可参考IPC-A-610标准图册进行判断
小提示：熟悉这些缺陷特征有助于快速识别问题，提高检测效率。
类型：元件未贴上、贴歪、贴反(如BGA、QFN等底部焊芯片)
成因：贴片机吸嘴有问题、供料器卡料、程序坐标设置错误
X光片特征：该有元件的地方是空的，或元件影子不在正确位置
这类缺陷隐藏在元件或焊点内部，肉眼无法发现，危害极大。
类型：BGA焊球内的气泡、陶瓷电容体内的裂纹、芯片内部的微裂纹
成因：焊接时热胀冷缩应力大、材料本身有瑕疵、封装工艺不当
X光片特征：均匀灰色区域中出现黑色小点(空洞)，或细线状阴影(裂纹)
小提示：检测此类隐蔽缺陷必须使用高分辨率X-Ray设备，普通设备可能无法清晰识别。
指芯片塑料外壳本身的问题。
类型：封装内有气泡、外壳有裂纹、各层材料之间分离(分层)
成因：注塑压力控制不当、固化受热不均、材料不匹配
X光片特征：不同材料交界处出现异常亮线或暗线
主要发生在芯片内部用于连接芯片和框架。
类型：键合线断了、键合点偏移、键合球掉落
成因：键合工具磨损、机器参数偏差、芯片表面不干净
X光片特征：金属线图像中断或变形
优秀的工程师需要具备识别X光片的能力，最好的学习方式是多对比正常和异常图像，如今自动缺陷识别(ADR)软件可以帮我们大大提高效率和一致性，在线实时检测和离线抽检的策略不同：
在线检测：速度快，用于全检和快速拦截明显缺陷
离线检测：可进行高精度CT扫描和复杂分析
我是某大厂的一名产线开发经理，去年我们一条新升级的SMT产线遇到问题：产品焊点缺陷率突然上升，返修线上堆满板子，整体设备效率(OEE)大幅下降，由于是内部缺陷传统目检和AOI都无能为力，我们无法快速找到原因，际诺斯给了我们解决方案，在产线末端引入一台高分辨率在线X-Ray检测设备，并启用ADR功能把遇到的缺陷图片教给系统，建立缺陷特征库，将X-Ray设备接入MES系统记录每块板的检测结果，并追溯到锡膏批次和回流焊参数，实施效果：缺陷漏检率降低95%，返修率下降23%，OEE提升8.5%，形成“发现缺陷 → 分析数据 → 定位工艺问题 → 调整优化”的闭环。
提示：不要只把X-Ray当作“找茬工具”，它更是“工艺稳定性哨兵”，通过长期监测关键数据的变化，可以提前预警工艺问题，避免批量事故和停摆风险。
选对设备成功一半，以下是为开发经理准备的选型与集成指南：
做手机主板等高密度板，需要超高分辨率。
做汽车电子等厚板，需要强穿透力。
重点关注空间分辨率、穿透力、成像速度，且是否具备CT扫描能力和强大的ADR软件。
设备需轻松融入现有SMT整线自动化体系和MES/MRP系统，数据应自动流动，而非信息孤岛。
每次检测的数据都是资产，用于持续优化工艺参数，形成“检测-分析-改善”循环
除了设备价格，还要考虑：与MES系统的对接难度、数据格式是否通用或者软硬件是否易于升级。
X-Ray检测设备已不再是电子制造中的可选配件，而是实现高质量与全自动化的关键质量控制器，通过掌握这本“缺陷字典”善用自动识别与在线检测技术，工程师不仅能快速精准地完成失效分析，更能将海量检测数据转化为提升生产效率(OEE)和优化工艺的宝贵财富，这对开发经理规划和交付稳定、高效的Turn-key自动化解决方案具有重要意义。
