X-Ray检测中的图像处理算法与AI应用深度解析:从图像处理到智能决策
2026-04-14

X-Ray检测在智能制造中的核心地位与挑战

X-Ray检测设备是电子制造(SMT/AOI)产线上的“火眼金睛”,它能够透视PCB内部发现焊点空洞、桥接、裂纹等肉眼不可见的缺陷,传统检测方法存在两大问题:一是X光图像中存在噪声和对比度低的问题,导致“看不清”;二是依赖人工判读,效率低且标准不一,图像处理与AI技术的引入正是为了解决这些问题,它们帮助实现从“看清”到“看懂”再到与整线“联动”的智能决策,从而提升整线设备综合效率(OEE),际诺斯将深入解析相关技术与系统集成,为自动化升级提供参考。


X-Ray图像处理关键技术:提升图像质量的基础

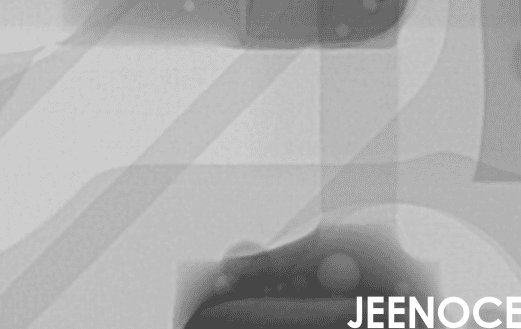

图像质量是自动缺陷识别(ADI)的基础,原始X光图像通常包含量子噪声和电子噪声,就像蒙上了一层“雪花”,影响判断。

图像去噪算法:确保检测清晰度的第一步

传统的中值滤波和高斯滤波可以去除部分噪声,但容易模糊细节丢失微小缺陷特征,如今基于深度学习的去噪模型(如DnCNN)在自动X射线检测(AXI)中表现更优,它们能更智能地区分噪声与真实缺陷,在去噪的同时保留关键的焊点和BGA轮廓信息。

图像增强技术:强化缺陷对比与可视性

由于PCB上铜层、锡膏、塑料等材料对X射线的吸收率不同背景复杂,简单的对比度拉伸往往不够,自适应增强算法和基于卷积神经网络的智能增强方法能针对不同区域动态调整,显著提升BGA空洞分析和微裂纹的可视性,为AI识别打下基础。

图像分割与特征提取:定位与识别的前提

要识别缺陷就要将目标(如单个焊球)从图像中“抠”出来,传统阈值分割在复杂场景下容易失效,基于U-Net等模型的语义分割技术,在SMT检测中能精准分割出每一个焊点是实现高效缺陷自动识别的关键前提。

小贴士: 在评估图像处理算法时不要只看处理后的图片是否“好看”,更要关注它是否提升了后续AI模型识别缺陷的准确率,清晰但失真的图像反而会误导AI。

AI模型在X-Ray缺陷识别中的应用:从算法到落地

当图像变得清晰后如何“看懂”缺陷就成为核心。

传统机器学习方法的局限性

传统方法需要人工设计特征(如面积、圆形度),面对新型PCBA缺陷和复杂的虚焊、微裂纹,显得力不从心泛化能力差。

深度学习模型的引入、优势与选型

卷积神经网络(CNN)能自动从海量图像中学习缺陷特征,对于需要实时定位的在线检测场景YOLO、Faster R-CNN等目标检测模型可直接在图像中框出缺陷位置并分类,多任务学习模型更能同时完成定位、分类和严重度评估,极大提升电子制造检测效率。

AI模型训练、优化与部署的工程实践

AI落地离不开工程化,我们需要对缺陷图像进行精细标注并通过旋转、缩放等手段进行数据增强,以应对产线上千变万化的实际情况,为了在生产线节拍内完成推理模型轻量化与剪枝技术至关重要,以便将其部署在X射线检测设备的边缘计算单元上,AI的判定结果需要以标准格式(如XML)输出,无缝集成到MES系统中触发维修或工艺调整指令。

小贴士: 在设备选型时务必确认其软件系统是否采用模块化设计,并询问AI模型更新和系统升级的具体流程与所需时间,这直接关系到未来产线的灵活性与稳定性。

系统集成视角:从“看不清”到“看得准”再到“连得通”

对于整线开发经理而言单点技术的突破只是第一步,真正的价值在于系统集成。

超越“单点智能”——构建基于统一质量数据模型的整线质量协同决策

单一设备的AI再强若无法与SPI(锡膏检测)、AOI(外观检测)、ICT(在线测试)数据联动,价值有限,痛点在于数据分散形成的“质量信息孤岛”,未来的方向是建立贯穿全流程的统一质量数据模型,通过AI关联前后工序数据,X-Ray不仅能发现自身视野内的缺陷,更能追溯根因(如锡膏印刷不良、贴片偏移),实现从“事后检测”到“过程预警”与“根因分析”的跃升,为工艺优化提供决策依据,直接提升OEE。

Turn-key方案的核心是“可平滑演进的系统架构”而非“功能堆砌”

开发经理最担忧“升级导致产线停摆”,理想的Turn-key方案应提供模块化、微服务化的软件架构,图像处理、AI推理、数据接口等核心模块解耦,支持独立升级与热插拔,例如当导入新封装元器件时仅需更新对应AI模型,无需停机重装整个系统,这种架构确保了产线的连续运行与技术的持续迭代,降低了总拥有成本(TCO)。

案例分享:X-Ray检测系统智能化升级与整线整合实践

我们是一家大型EMS工厂,去年我们在一条高端SMT产线导入新型X射线检测设备时遇到了典型挑战:图像质量受板件差异影响大,人工判读速度跟不上产线节拍且检测数据无法自动流入MES,形成孤岛,我们最终选择了际诺斯提供的“软硬一体”Turn-key解决方案:

图像质量提升:部署了基于深度学习的自适应去噪与增强算法包,无论来料PCB背景如何变化,都能输出清晰、稳定的图像。

AI缺陷识别:针对产线主打的BGA、QFN等封装定制训练了专用的AI识别模型,实现了对焊点空洞、裂纹、桥接、缺件等多种PCBA缺陷的自动分类与标注。

系统整合:通过SECS/GEM协议将检测系统与我们的MES及整线控制系统深度集成,检测结果、缺陷图片、位置坐标实时上传,并自动流向维修站。

成效数据(实现整线OEE提升):

检测准确率从92%提升至98.7%,误报率降低60%。

人工复检工作量减少65%,释放了资深工程师资源。

单板平均检测周期缩短30%,整线OEE提升了4.2个百分点。

实现了从检测到维修的数字化闭环,生产追溯能力大大增强。

从“缺陷检测”到“质量成本控制”——AI数据驱动维修策略优化

除了效率提升更深层的价值在于AI输出的结构化数据,这些数据与MES中的生产批次、物料、工艺参数结合后可以进行深度分析,例如系统能自动统计出特定PCB设计或某批次元器件在特定炉温曲线下的缺陷高发率,这使我们能够精准定位问题源头,推动设计(DFM)优化和供应商管理,从源头上降低质量成本而不仅仅是检测环节的提速。

总结

图像处理与AI的深度融合正推动X射线检测系统向全自动、高智能方向演进,面向未来柔性制造与无人化车间的需求,X射线检测设备必须具备更强的算法自学习能力、开放的系统兼容性和可扩展的架构,真正的Turn-key自动化解决方案其竞争核心将超越单点算法精度,在于底层数据的无缝联动、统一开放的标准协议,以及贯穿全流程的质量大数据分析能力,这将是实现智能工厂质量闭环控制的终极钥匙。
