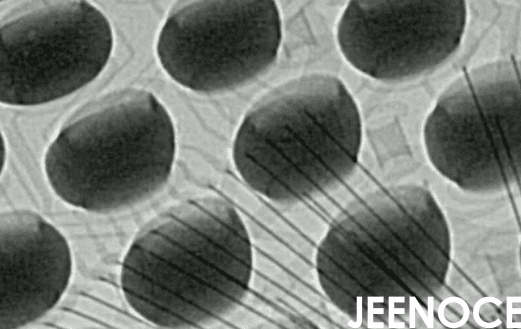

在SMT(表面贴装技术)自动化产线中工业X-Ray检测设备扮演着“质量守门员”的关键角色，它通过无损检测的方式透视电子元器件内部，精准发现如BGA焊点的虚焊、桥连等缺陷。，面对市场上种类繁多的设备，如何科学选型，使其不仅是一台检测机器，更能融入整条自动化产线，提升整体设备效率(OEE)，是每一位负责整线整合的经理面临的挑战，今天际诺斯就从最核心的部件讲起系统性地拆解选型方法论。
一台X-Ray设备的“眼睛”和“大脑”主要由射线源、探测器和软件系统构成。
射线源的核心参数是焦点尺寸，它直接决定了检测精度和图像清晰度。
微焦点射线源：焦点尺寸在微米级，适用于大多数常规应用，如检查标准BGA焊点、QFN封装等。这是性价比之选。
纳米焦点射线源：焦点尺寸更小，能达到纳米级别，它能提供极高分辨率的图像是应对高密度封装、倒装芯片、IGBT模块等精密器件检测挑战的利器，虽然成本更高但对于追求极致品质和工艺前沿的产线不可或缺。
实用提示： 不要盲目追求高配置，如果你的产品主要是常规封装微焦点设备已足够;若涉及芯片级封装或未来有技术升级计划，则应优先考虑纳米焦点设备。
探测器负责接收X射线并转化为数字图像。
CMOS探测器：优势在于高灵敏度、高帧率，能实现高速实时成像，适合对检测节拍要求极高的流水线。
平板探测器：通常具有更好的稳定性和大尺寸覆盖能力，图像均匀性好，适合检测尺寸较大的PCB板或需要一次性拍摄大视野的场景。
选择时需权衡空间分辨率、动态范围和响应时间这些核心参数。
硬件决定了能力上限，软件则决定了能力发挥的程度，优秀的图像处理软件和自动程序生成(APG)功能至关重要，APG功能能通过导入CAD文件快速生成检测程序，极大缩短换线调试时间，适应多品种、小批量生产，软件算法的强弱，直接关系到缺陷自动识别的准确率和效率。
实用提示： 评估软件时请重点关注其“工艺适应力”，好的软件应能通过少量样本快速学习新产品的特征，甚至未来可通过深度学习模型持续优化算法，以应对不断迭代的工艺，保护你的长期投资。
选型绝不能只看单台设备的参数必须将其置于整个SMT产线中考量。
机械接口：设备是否便于与上板机、下板机等前后端设备连接，实现板子的自动传送?
数据接口：是否支持标准的SECS/GEM协议，能否轻松与你的MES(制造执行系统)或MRP(物料需求计划)系统对接?这决定了检测结果、结构化数据能否实时反馈，用于质量追溯和工艺优化。
除了明面上的采购价更要评估总体拥有成本(TCO)。
节拍耦合度：设备的指令集是否丰富?响应是否快速?微小的通信延迟可能导致前后设备等待，成为整线节拍瓶颈，拉低整体OEE。
稳定性与维护：了解设备的平均无故障时间(MTBF)和常规维护成本，射线管等核心耗材的寿命和更换价格，直接影响长期运营预算。
我是际诺斯电子的一名产线自动化工程师，我们曾为一家大型EMS客户解决棘手难题，该客户产线升级后大量生产高密度封装产品，但原有X-Ray设备图像质量差，无法检出微米级BGA焊点空洞，且设备独立运行数据分散，无法与MES联动，我们的解决方案是：
更换核心：引入配备纳米焦点射线源和高分辨率CMOS探测器的新设备，从根本上提升成像能力。
强化大脑：部署具备先进算法和APG功能的软件，快速适配新产品。
深度集成：通过标准协议将设备无缝接入客户MES系统，实现检测指令下发和结果实时上传。
成果令人振奋：检测周期缩短，整体检测效率提升30%，得益于更少的误判和快速换线整线OEE提高了12%，最关键的是不良品流出率从之前的0.3%降至0.05%，X-Ray设备从孤立工站，真正变成了产线的“质量数据中枢”。
定义需求：明确你要检测的产品(封装类型、最小缺陷尺寸)和目标(在线全检还是抽检?)。
评估部件：根据需求，确定射线源和探测器的技术路线，并重点考察软件智能化水平。
测试集成：务必在实际或模拟产线环境中测试设备的系统兼容性，特别是通信稳定性和节拍匹配度，规避停摆风险。
算总账：综合采购成本、集成成本、运维成本和效率提升收益，计算总体投资回报。
实用提示： 在最终决策前强烈建议提供你的典型样品给供应商做现场检测演示，这是验证设备实际能力最直接有效的方法。
工业X-Ray检测设备的选型早已不是简单的“采购一台机器”，而是“构建一项关键检测能力”的系统工程，它要求我们从核心部件技术原理出发，深刻理解其与整线性能指标、数据流以及维护成本的关联，唯有通过这种系统性的方法论才能做出明智决策，确保你投资的设备不仅是优秀的“单兵”，更是赋能整个SMT自动化产线智能化升级、最大化投资回报的“精锐部队”。
