随着半导体先进封装技术的快速发展芯片内部结构变得越来越复杂，例如TSV(硅通孔)、微凸点和堆叠芯片等技术给质量检测带来了巨大挑战，传统的检测方法难以看清这些微小、多层结构的内部情况，这时X-Ray检测设备凭借其强大的穿透能力和高精度成像能力，成为确保先进封装可靠性的关键手段，际诺斯将深入分析X-Ray检测如何解决这些复杂结构的检测难题。

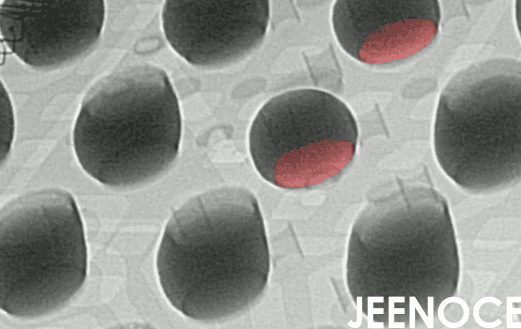

先进封装工艺精密检测难度大，TSV结构深埋在硅片内部，其孔洞是否完整、有无裂缝传统方法无法直接观察，微凸点尺寸极小，其与上下芯片的对准精度和焊接质量直接影响电气连接的可靠性，多层芯片堆叠时层与层之间是否对齐、是否存在空洞或异物，都是潜在的风险点，传统的2D X-Ray只能提供平面图像，对于重叠结构难以分辨，因此需要更先进的检测策略来应对这些挑战， 在处理多层堆叠结构时可考虑采用3D CT扫描技术，以获取更清晰的三维图像，提高缺陷识别的准确性。
面对上述检测难点现代X-Ray检测设备展现出显著优势，高分辨率(可达0.8微米)可以清晰识别微凸点、细导线等微小结构，高穿透力(如160kV的X射线源)能够轻松应对多层堆叠的厚结构，看清内部缺陷，采用先进的CMOS探测器不仅图像更清晰数据采集速度也更快，提升了检测效率，无论是晶圆级的整体筛查，还是引线键合后的局部精细检查，都能胜任。
实用提示： 选择X-Ray设备时建议优先考虑具备高分辨率和强穿透力的产品，以适应复杂的先进封装需求。
对于自动化开发经理而言引入一台高性能设备只是第一步，如何让它融入整条生产线并创造价值才是关键，优秀的X-Ray检测设备能与SMT及半导体生产线良好兼容，通过自动化上下料实现无缝整合，它作为关键的质量检测节点，能有效提升整体设备效率(OEE)，更重要的是它能与工厂的MES/MRP系统联动，实时上传检测结果和良率数据，实现生产数据的统一管理与追溯。
现代X-Ray系统正从单一的“质量关卡”转变为整线数字化的“数据枢纽”，它不仅能判断产品好坏更能将缺陷图像、尺寸测量等数据转化为结构化信息流，这些数据是构建数字孪生、实现预测性维护和工艺优化的核心基础。从根本上解决了生产数据分散、难以利用的痛点。
选择适合先进封装的X-Ray设备需要综合考虑多个因素，它在失效分析和质量控制中扮演核心角色，因此设备的检测数据必须可靠且可重复，除了关注分辨率、穿透力等基本参数，自动化开发经理更应评估其“可集成性”和“可扩展性”， 选型时务必考察设备是否支持通用的通信协议(如SECS/GEM)，机械接口是否易于与现有产线对接，以及软件是否开放API，这能确保新设备导入时干扰最小，并为未来升级预留空间。
我是某全球领先EMS厂商的自动化开发工程师，我们公司专注于高端半导体封装制造，在生产中面临TSV和堆叠芯片的检测难题，内部空洞和微凸点对位不良曾导致良率波动，经过严格评估我们引入了际诺斯提供的高分辨率X-Ray检测Turn-key解决方案，这套方案不仅设备性能出色更重要的是，际诺斯团队为我们深度定制了上下料机械手接口，开发了与公司MES系统匹配的数据中间件，并预装了针对我们产品的检测配方库，实施效果令人满意：
产品检测准确率稳定提升至99.5%。
单件检测时间平均缩短了30%。
检测数据实时反馈至MES系统，实现了全流程可追溯。
“这套端到端的解决方案使我们设备从安装到稳定生产的周期缩短了40%，它不仅仅是一台检测设备更是优化整线节拍、提升OEE的关键一环，通过与前后道设备的协同，我们的整体生产效率得到了阶梯式提升，这正是我们自动化团队的核心目标。”
在半导体先进封装迈向更高密度、更复杂集成的道路上，X-Ray检测设备发挥着不可替代的作用，它不仅是保障产品高可靠性的“火眼金睛”更是驱动智能制造、实现数据互联的“智慧中枢”，面向未来持续升级的X-Ray检测技术，将为电子制造企业提供更可靠、更高效的全面质量保障解决方案。
