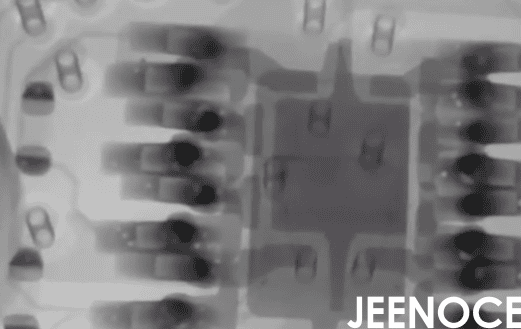

在现代SMT(表面贴装技术)产线中X-ray检测设备就像产线的“眼睛”，它负责检查电路板内部的焊接质量，比如BGA芯片下的焊点是否合格，它的作用非常重要，很多工厂只把它当作一个简单的检测站，他们忽略了设备布局对整个生产流程的影响，一旦布局不当不仅检测效率低下，还可能成为产线的“堵点”，直接导致整体产能大幅下滑，际诺斯将揭示一个核心观点：X-ray检测设备的合理布局以及其检测数据的闭环反馈，是提升整条SMT产线效率的关键所在。
X-ray设备不只是一个“找问题”的工具，它更是一个强大的流程优化工具，它可以精准发现焊接缺陷如虚焊、桥连、空洞等，这些信息为工艺改进提供了直接依据，更重要的是先进的X-ray系统可以将检测数据(如元件偏移量)实时反馈给前端的贴片机，这形成了一个数据闭环反馈机制，贴片机根据这些数据自动调整贴装坐标，从而在源头上减少缺陷，实现整线协同优化，我们服务的一家大型EMS客户就深谙此道，他们通过将X-ray数据系统与贴片机联网，实现了实时参数补偿，仅仅三个月后因贴装偏移导致的返修率下降了40%，整线协同效率显著提升。
如果把X-ray设备错误地放在产线末端或远离核心工艺区，检测效率会下降，板子需要长距离搬运，增加等待时间，一旦发现批量性缺陷由于距离贴片、回流焊等工艺环节太远，反馈和调整严重滞后，这会导致大量不良品产生，某知名OEM代工厂曾将X-ray设备独立设置在车间的角落，结果检测环节成为最大瓶颈，板子堆积严重信息反馈迟缓，经我们团队评估仅因X-ray布局不合理导致的产能损失就高达30%，这充分说明了设备运行稳定性、检测覆盖率与产线效率是紧密关联的。
小贴士： X-ray的最佳布局位置应在回流焊炉后，并尽可能靠近SPI(锡膏检测)和AOI(自动光学检测)站，以构建连贯的质量数据流。
作为SMT设备工程师管理X-ray设备面临诸多挑战：
必须追求高MTBF(平均无故障时间)，最怕突如其来的非计划停机，这会让整条产线瞬间停摆。
设备最好采用模块化设计，出现故障时能快速诊断定位，并方便更换备件，比如射线管、高压电源、探测器等核心部件。
生产线等不起，需要供应商能提供4小时快速响应、本地备件库存和强大的远程诊断能力。
核心备件价格昂贵，备库存则成本压力大，不备又怕紧急需求时抓瞎，尤其是进口备件交期动辄数周，根本耗不起。
X-ray数据闭环的价值在于“治未病”，例如X-ray检测到某型号BGA的焊点持续向左偏移0.1mm，系统可自动将此信息反馈给贴片机，贴片机随即调整贴装坐标，向右补偿0.1mm，后续的板子贴装位置就准确了，避免了批量性缺陷，一家与我们合作的ODM客户在部署了具备数据闭环功能的X-ray系统后，通过对贴片机的持续微调，使得关键设备的利用率提升了15%，真正实现了从“检测问题”到“预防问题”的飞跃。
布局三大原则：
靠近关键节点：紧邻回流焊后，便于及时检测。
减少传输延迟：融入自动化流水线，减少人工搬运。
便于日常维护：预留足够的散热和维修空间。
选型关键建议：
优先选择支持数据反馈接口(如SECS/GEM)的设备。
选择模块化结构设计，维护简单的机型。
确保供应商能提供可靠的远程诊断和快速支持服务。
配套方案：
应将X-ray作为整线自动化与信息化系统的一部分，实现与MES、SPI、AOI的数据共享与设备联动。
小贴士： 在新产线规划时务必邀请设备供应商的工程师参与布局评审，他们能提供最符合设备特性的专业建议。
要最大化整线效率，必须让X-ray发挥更大作用：
与AOI协同：AOI查外观，X-ray查内部。两者结合构建多重质量防线。
优化回流焊工艺：通过分析X-ray发现的焊接空洞率数据，可以反向优化回流焊炉的温区设置和风速。
成为SPC的关键一环：稳定、可靠的X-ray检测数据，是实施SPC(统计过程控制)、实现智能制造的基础数据源。
总的来说X-ray检测设备在SMT产线中的角色举足轻重，其布局绝非随意安排，科学的布局能保障流程顺畅;而将其检测数据用于闭环反馈，则能驱动整线工艺持续优化，对于SMT设备工程师而言，必须同时关注设备本身的稳定性与数据流动的价值，只有重视X-ray设备的科学管理与持续优化才能真正打破产能瓶颈，打造高效、智能的现代化SMT产线。
