在当前的SMT(表面贴装技术)生产线上许多工艺工程师正面临着一系列挑战，例如回流焊炉温控不稳定导致焊点质量波动等，而传统的自动光学检测(AOI)难以精准定位BGA芯片下方的虚焊或桥连等隐藏缺陷，老旧的生产设备也让工艺参数调试变得耗时，对于预算不宽裕的中小企业来说一次性投入昂贵的全自动在线检测系统压力很大，那么有没有一条既能控制成本又能提升焊点质量与制程能力的路径?答案是肯定的，际诺斯电子将为你梳理一套从“离线抽检”到“数据整合”的可扩展X-ray检测方案实施路径。
作为一线工艺工程师，我们每天都在与以下问题作斗争：
工艺一致性问题：回流焊炉各区温度存在偏差，导致同一块板卡上的焊点质量参差不齐，这直接影响产品的长期可靠性。
缺陷可测性挑战：AOI只能检查表面，无法检测BGA、QFN等元件底部的焊点缺陷，出现功能不良时定位根本原因(是虚焊还是内部裂纹?)往往需要耗费大量时间进行破坏性分析。
整线升级压力：产线设备老旧，面对01005等微小元件或高频特种板材时工艺窗口非常窄，参数调试像“走钢丝”，稍有不慎就可能导致批量缺陷。

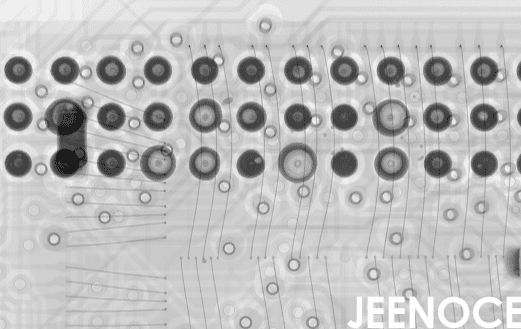

X-ray检测设备利用X射线穿透能力能清晰呈现焊点的内部三维结构，它是解决上述隐藏焊点检测难题的终极手段。
它的核心价值包括：
精准定位缺陷：与AOI形成完美互补，构建“表面+内部”的全方位检测体系。
为工艺优化提供证据：清晰的X-ray图像能直观反映回流曲线、锡膏印刷质量对焊点成型的影响。
对于中小企业，选择X-ray方案应遵循成本可控、灵活部署、逐步升级的原则，着眼于长远价值，而非一步到位。
在实验室或产线末端配置一台离线X-ray检测设备，对试产板、首件或关键产品进行定期抽检，这是成本最低的入门方式，它不仅能有效检出隐藏焊点缺陷，更重要的是离线X-ray应被视作一台强大的“工艺诊断仪”，例如通过定期扫描BGA四角焊点，我们可以量化评估回流炉左右温区的均匀性，或者通过观察QFN底部焊盘的空洞率，来反推锡膏印刷的稳定性，这将依赖经验的调试，转变为数据驱动的精准优化。
案例分享：我是际诺斯电子的一名工程师，我们最初引进了一台JNOS-200离线X-ray设备，主要用于新产品的工艺验证和疑难故障分析，通过建立初步的焊点缺陷图像库，我们发现了此前未被关注的“枕头效应”虚焊问题，仅针对此问题调整回流曲线后，生产线上的虚焊投诉率下降了35%，相关产品的返工成本降低了20%，这笔投资在8个月内就收回了成本。
小贴士：在离线抽检阶段，建议重点扫描电路板上应力集中、散热关键或曾经出过问题的焊点，能用最少的检测样本获得最大的工艺洞察价值。
将X-ray检测设备通过传送带集成到关键工位之后(如回流焊后)，实现半在线检测，设备可自动上下板，检测结果会实时显示，这一步的核心在于构建“缺陷闭环反馈”的雏形，当X-ray在回流焊后立即发现特定位置的桥连，系统可以自动关联前序的SPI(锡膏检测仪)数据，我们工程师能立刻判断这究竟是锡膏印刷太厚、贴片偏移，还是炉温过高导致的，从而实现从“发现缺陷”到“调整参数”的快速响应。
案例分享：在离线阶段尝到甜头后，我们对一条主力产线进行了半在线改造，将X-ray接入到回流焊后，改造后从发现缺陷到锁定工艺原因的平均时间缩短了40%，有一次系统连续报警某型号芯片焊点空洞率超标，我们迅速追溯到是当天新开封的某批次锡膏活性有差异，及时更换避免了近500片板卡的批量风险。
实用提示：在半在线改造中，建议优先选择对现有产线影响最小的工位进行集成，可以降低改造难度同时尽快看到效果。
将X-ray检测设备接入工厂的MES(制造执行系统)或独立的数据分析平台，实现所有检测数据的集中管理、可视化分析和深度挖掘，这一步的目标是从业务层面“检测焊点”升级到“预测制程健康度”，平台可以持续监控焊点空洞率、IMC层厚度等关键质量参数的长期趋势，当这些参数出现缓慢漂移时，系统能在批量缺陷发生前预警，提示我们检查回流炉加热管效能或锡膏保存条件，实现真正的预防性质量管控。
案例分享：我们为际诺斯的一个高端制造项目搭建了X-ray数据平台，平台通过分析历史数据发现，每当环境湿度连续三天超过70%，BGA焊点的空洞率会有微小上升趋势，基于此我们优化了车间的温湿度管控策略，并设定了预警线，这一举措使得该产品线的回流焊工艺稳定性提升了25%，年度批量性返修率降低了18%。
实用提示：数据平台整合初期，不必追求大而全，可以从一两条关键产线、一两类关键缺陷(如空洞、虚焊)的数据分析做起，快速验证价值再逐步推广。
看核心部件：检测高密度板卡和微小元件(如01005)，需要选择搭载微焦点X射线源的设备，图像更清晰。
看自动化程度：预算有限可从离线X-ray检测设备起步，注重样品灵活性，追求效率则考虑具备自动上下料功能的在线X-ray检测系统。
算投资回报：分阶段实施的好处是每一笔投入都能看到明确的回报(如质量成本下降、效率提升)，从而平滑资金压力，缩短整体投资回收期。
对于预算有限的中小企业SMT车间而言质量升级之路并非只有“重金投入”这一条，通过“离线抽检→半在线改造→数据整合”这条可扩展的路径，我们可以像爬楼梯一样，每一步都夯实基础，每一步都看到成效，最终以合理的成本构建起强大的内部焊点质量监控与工艺优化体系，建议你立即评估自身产线的痛点，从第一步开始让X-ray检测设备成为你提升制程能力最得力的助手。
