在电子制造行业焊接工艺的稳定性直接影响产品的长期性能，但随着对产品可靠性的要求越来越高，之前被称之为“被动适应工艺”的设计理念基本已经落后于时代了，所以越来越多的工程师开始转向“主动设计引导工艺优化”的思路，最终目的还是要实现更稳定、更可控的焊接质量。
接下来我将围绕高可靠性气相焊(Vapour Phase Soldering, VPS)的PCB布局与封装设计展开，并结合一线工程师的实际经验提出一系列可操作的设计准则，并通过真实案例说明这款设备在实际应用中的价值。
1. 气相焊简介
气相焊是一种利用惰性气体作为热传导介质的焊接方式，具有温度均匀、热冲击小、适合复杂结构等优点，广泛应用于高可靠性电子产品的焊接中，如汽车电子、工业控制、通信设备等。
2. 工艺核心问题
焊点空洞、虚焊等缺陷频发;
热场分布不均导致焊接质量不稳定;
工艺控制难度大，缺乏系统化设计依据。

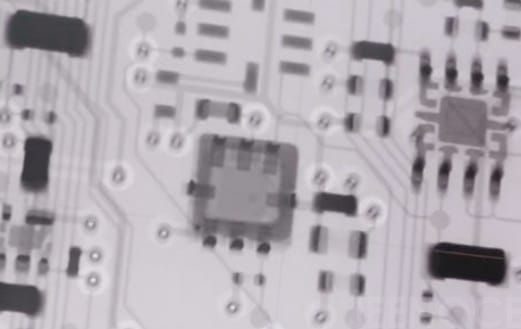

1. 散热焊盘对称性设计
设计原则：确保焊盘形状与尺寸对称，避免局部过热或散热不均。
物理原理：对称性有助于热量均匀分布，减少热应力集中，降低焊点失效风险。
小贴士：焊盘不对称容易造成热场失衡影响焊接效果，建议采用镜像对称布局。
案例参考：际诺斯的汽车电子客户在采用对称性焊盘设计后，焊接空洞率下降30%。
2. 通孔布局优化
设计原则：合理安排通孔位置，避免蒸汽滞留区域。
物理原理：通孔布局影响蒸汽流动路径，不合理设计可能导致局部冷凝或加热不足。
小贴士：通孔应尽量远离发热元件，防止蒸汽聚集影响焊接质量。
3. 元件间距对热场均匀性的影响
设计原则：元件间保持适当距离，避免热场叠加效应。
物理原理：密集布局易造成热场干扰，影响焊接温度曲线的稳定性。
案例参考：我们南京一个通信设备制造商在优化元件间距后，焊接缺陷率降低18%。
1. 提升焊接质量一致性
通过提前考虑焊接过程中的热力学特性，优化PCB布局与封装结构，可显著减少焊接缺陷，提高产品良率。
2. 降低工艺调试成本
设计阶段充分考虑工艺适配性，能够有效减少后期工艺调试时间与资源投入。
3. 支持高可靠性标准
针对高端客户(如航空航天、汽车电子)的高标准要求，系统化的设计规则成为实现工艺稳定性的基础支撑。
面对高可靠性气相焊带来的挑战电子制造工程师需要从被动适应向主动设计转变，通过科学的PCB布局与封装设计准则，不仅能够解决焊接缺陷问题，还能为工艺优化提供坚实依据，而在这一过程中设计不仅是技术实现的起点，更是推动整个制造流程迈向高质量的关键驱动力。
