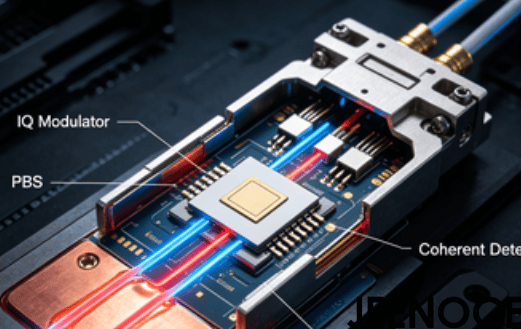

硅光模块在光通信与数据中心互联领域应用广泛，其性能和可靠性对整个系统至关重要，倒装芯片技术是关键工艺环节，底部填充质量直接影响回流焊焊接良率和产品稳定性，际诺斯聚焦于硅光模块倒装芯片底部填充工艺的优化，探讨空洞成因及解决方案并涵盖助焊剂残留、热循环测试等关键考量。
底部填充空洞的形成涉及多种因素，包括助焊剂残留和排气不畅，空洞类型多样，例如微空洞和气隙分层，都会影响产品的稳定性和使用寿命，工艺参数如预热温度和填充速度也会影响空洞率，，空洞可能在热循环测试中引发可靠性问题，导致产品失效。
传统工艺主要关注排气路径的设计，但忽略了填充过程中毛细流动的动力学特性，通过调整填充胶的粘度-温度曲线，使胶体在芯片边缘形成“优先润湿前沿”，引导气泡向预设排气通道集中，而非随机分布，这需要工程师在SOP中增加“填充路径模拟”步骤，利用仿真软件预判气泡聚集区，从而在温度曲线中设置针对性驻留段，实现“主动控泡”。
提示： 在进行底部填充时，应优先考虑填充路径模拟，以提高气泡控制效果。
助焊剂在底部填充中起着关键作用，选择合适的助焊剂可以有效降低空洞率，低残留、高活性的助焊剂是理想选择，不同助焊剂对气隙控制的效果各异，例如免清洗型助焊剂因其环保性受到青睐，某客户通过优化助焊剂配方，将空洞率降低至0.5%以下，并改善助焊剂残留问题。
助焊剂残留不应仅被视为需消除的缺陷，其分布形态可反向指示工艺参数的偏移方向，例如，环形残留通常暗示预热阶段升温过快导致溶剂爆沸;点状残留则指向填充速度不均，建立“残留图谱-参数偏移”对照表，可使工程师在X-ray检测前，通过显微镜快速定位问题参数，将调试周期从“试错”缩短为“诊断”。
提示： 建立助焊剂残留图谱，有助于快速判断工艺参数是否正常。
升温速率对气泡逸出及助焊剂挥发有重要影响，合理的升温曲线能提升排气效率，减少气隙分层风险，建议工程师在实际操作中设定合理的升温速率，确保气体充分排出，避免空洞形成。
工艺参数波动会直接影响焊接质量和热循环测试结果，建立稳定的温度曲线和工艺规范是关键，预热温度的控制尤为关键，它决定了助焊剂的挥发和气泡的排出，通过实时监测助焊剂残留，可以有效提升良率和减少调试周期。
批量一致性不仅取决于温度曲线重复性，更与芯片在热循环测试前的“应力释放窗口”有关，在底部填充固化后、热循环测试前，增加一段低温退火(如80℃/30min)，可释放填充胶与芯片界面的残余应力，显著降低微空洞在热循环中扩展的概率，将此窗口纳入SOP，可提升批量产品在热循环测试中的通过率，并作为工艺稳定性的隐性监控指标。
提示： 在热循环测试前增加低温退火步骤，可有效释放残余应力，提升产品可靠性。
某光通信企业面临的主要问题是空洞率高、工艺不稳定、助焊剂残留导致热循环测试失败，采用际诺斯提供的工艺优化方案后，空洞率由3.2%降至0.7%，调试周期缩短40%，批量一致性显著提升，热循环测试通过率提高。
硅光模块倒装芯片底部填充工艺优化是提升焊接质量的关键，通过助焊剂选型(含免清洗型)、升温速率与排气路径的综合优化，可有效解决空洞及助焊剂残留问题，工艺稳定性和批量一致性是实现高质量生产的基础，尤其适用于数据中心互联等严苛应用。
