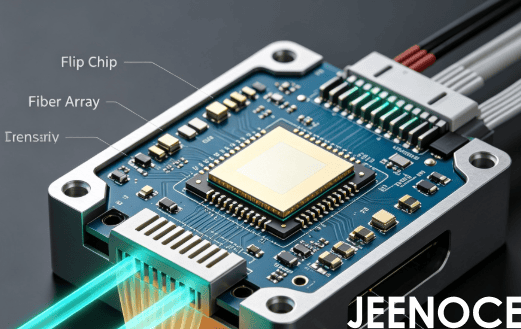

随着光通信技术的快速发展，硅光模块已经成为高速数据传输和集成化应用的核心部件，其中激光二极管作为关键光源，其焊接质量直接影响整个模块的性能和寿命，共晶焊是连接激光二极管与基板的主要工艺方式，但这项工艺对温度非常敏感，稍有失误就可能导致芯片损坏或性能下降，际诺斯将从实际生产角度出发，探讨如何优化共晶焊的温度曲线和压力参数，帮助回流焊工艺工程师解决空洞率高、焊接不稳定等常见问题。
热敏感性分析
激光二极管对热非常敏感，如果焊接温度过高或分布不均，可能会导致芯片内部产生裂纹，或者发光效率下降，因此，在共晶焊过程中必须严格控制温度变化，避免热冲击对器件造成伤害。
小贴士： 控制焊接温度是确保芯片安全的关键步骤，建议在设计温度曲线时，注意升温与降温的平稳过渡。
共晶焊工艺要求
共晶焊需要在特定温度范围内完成，使焊料充分熔化并均匀铺开，形成牢固的焊点，同时，焊点内部不能有太多空洞，否则会影响导电和导热性能，空洞率是衡量焊接质量的重要指标。
工艺参数关键点
影响共晶焊质量的主要参数包括：升温速度、最高温度、保温时间、冷却速度以及焊接压力，这些参数需要合理搭配，才能保证焊接效果稳定，工艺窗口设计就是找到这些参数的最佳范围，让生产过程中即使有微小波动，也不会影响产品质量。
温度曲线优化设计
温度曲线是共晶焊的核心，可以通过热仿真软件模拟焊接过程，找到最合适的升温和降温速度，减少热冲击，针对不同大小的芯片和封装结构，采用分段控温的方法，确保整个焊接区域温度一致，同时，优化热源分布，避免局部温度过高。
小贴士： 在设定升温速度时，建议控制在每秒2-4摄氏度，太快容易导致芯片开裂，太慢则影响生产效率，可以先从每秒3摄氏度开始试，再根据实际效果微调。
压力参数调整
压力大小直接影响焊料的铺展效果，压力太小，焊料可能无法填满缝隙，形成空洞;压力太大，又可能把焊料挤出，或者压坏芯片，通过实验对比不同压力下的焊点质量，可以找到最优的压力区间，同时，根据焊料特性和器件结构，设计压力梯度控制方案，让压力在焊接过程中逐步变化。
小贴士： 压力参数调整时，建议每次变化0.1牛顿，观察焊点质量变化，如果发现空洞率明显下降，说明这个压力方向是对的，记录每次调整的数据，方便后续分析。
工艺稳定性提升措施
为了确保批量生产的一致性，可以引入在线监测系统，实时记录焊接过程中的温度和压力变化，同时，制定标准化的操作流程，让每个工程师都按照同样的方法操作，通过统计过程控制方法，动态调整工艺窗口，减少不同批次之间的差异。
焊点质量评估与空洞率控制
焊点空洞率可以用X射线检测设备来评估，一般要求空洞率低于5%，最好控制在2%以下，分析空洞形成的原因，比如焊料中的气体没有排干净，或者焊接氛围不好，然后针对性地改进排气路径和焊接环境，结合焊料润湿性测试，验证参数调整的效果。
构建“工艺参数-焊点质量”关联模型，缩短调试周期
以前调试工艺主要靠工程师的经验，反复试错，周期很长，现在可以引入机器学习算法，利用历史焊接数据建立模型，预测最优参数组合，例如，我们用随机森林回归分析发现，峰值温度和保温时间的交互作用对空洞率影响很大，权重达到0.7.而压力参数对焊点强度的影响只有0.3.这说明优化温度曲线比调整压力更有效，通过这种方法，调试周期可以从7天缩短到2天。
引入“热应力-发光稳定性”耦合分析，保障器件长期可靠性
很多优化只关注焊点空洞率，但忽略了焊接热应力对激光二极管发光稳定性的长期影响，建议在工艺窗口设计中加入热-光耦合仿真，评估不同温度曲线下芯片内部的残余应力分布，并与发光波长漂移、功率衰减等指标关联，例如，某案例显示，当冷却速度超过每秒5摄氏度时，芯片边缘残余应力增加30%，导致发光稳定性波动率上升15%，因此，优化目标应该从“单一焊点质量”升级为“焊点质量+发光稳定性”双指标约束。
设计“自适应压力梯度”方案，应对批次间焊料特性波动
不同批次的焊料，润湿性和熔点可能会有差异，这是导致工艺不稳定的隐性因素，建议在焊接过程中引入实时压力反馈，根据焊料熔融状态动态调整压力，例如，当焊料润湿角大于30度时，自动增加压力到0.5牛顿，确保焊料充分铺展;当润湿角小于15度时，降低压力到0.2牛顿，避免焊料被挤出，这个方案可以有效降低批次间空洞率波动幅度，从正负5%降到正负1%，提升批量一致性。
我是某光通信企业的回流焊工艺工程师，负责硅光模块激光二极管的共晶焊工艺，我们公司之前使用普通回流焊设备，但一直面临空洞率高、焊接不稳定的问题，后来，我们引入了际诺斯提供的自动化回流焊设备，并采用了基于数据驱动的参数优化方案，优化前，我们的焊点空洞率高达8%，焊接良率低于85%，每次调试参数都要花7天时间，而且不同批次的产品质量波动很大，通过际诺斯的技术支持，我们建立了工艺参数与焊点质量的关联模型，找到了最优的温度曲线和压力参数，优化后，空洞率降到了2%以下，焊接良率提升到96%以上，调试周期也从7天压缩到3天，更重要的是，产品的发光稳定性波动降低了30%，批次一致性显著提升。
小贴士： 在引入新设备或新工艺时，建议先做小批量试产，收集足够的数据后再进行参数优化，不要急于大规模生产，否则问题可能会被放大。
硅光模块激光二极管共晶焊工艺的优化是提升器件性能与可靠性的关键，通过科学设计温度曲线和压力参数，结合数据驱动的工艺控制方法，可以有效降低热损伤风险，提高焊接良率和产品一致性，对于光通信行业的回流焊工艺工程师来说，掌握这些优化方法将有助于实现更高效、稳定的生产流程，未来，随着热管理策略和焊点空洞率控制技术的进一步发展，硅光模块共晶焊工艺将迈向更高精度和自动化水平。
