近年来AI算力光模块的需求迅速增长，400G、800G甚至更高速率的光模块，在数据中心和5G基站中广泛应用，这些光模块对回流焊焊接质量要求极高，哪怕是一点点空洞或虚焊，都可能导致信号衰减影响系统运行，在实际生产中我们经常遇到一个令人头疼的问题：良率突然下降，有时一批产品做出来，良率从98%掉到90%甚至更低，空洞、虚焊、热应力失效等问题反复出现，传统方法靠经验调整参数但效果不明显，这不仅浪费时间和成本还可能造成停产带来巨大损失，今天际诺斯想分享一种基于数据驱动的快速分析方法帮助我们更快找到问题根源，减少停产带来的损失。
在高速光模块的回流焊工艺中，良率波动主要来自以下几个方面：
空洞虚焊率高：空洞率超过5%，就会影响信号传输，在高速光模块中，空洞会导致信号衰减和热应力集中，降低产品可靠性。
工艺参数调整周期长：传统方法依赖工程师经验调整温度曲线，一次调整需要等一批产品做完才能看到效果，周期通常要一周甚至更久。
缺乏系统化数据分析手段：我们通常只看空洞率这个结果，但空洞率背后是多个工艺参数的共同作用，例如峰值温度、升温速率、保温时间、焊膏活性等。
这些参数相互影响，很难单独找出问题所在。
提示：如果发现良率波动，不要急于调参数，建议先收集至少一周的生产数据，包括工艺参数和检测结果，才能更好地分析规律。
为了解决这个问题，我们团队采用了一套数据驱动的方法，分为五个步骤：
第一步：数据采集
从生产线上提取关键工艺参数，如峰值温度、升温速率、保温时间、焊膏厚度等，同时收集失效数据，如空洞率、剪切力、X-ray检测结果。
第二步：数据预处理
清洗异常值，如设备故障时的数据，然后进行标准化处理，统一不同量纲的数据，进行特征工程，如计算温度梯度、焊膏厚度变化率等新特征。
第三步：模型构建
使用随机森林、XGBoost 或 LightGBM 等机器学习算法，建立失效数据与工艺参数之间的关联模型，模型会自动学习哪些参数对良率影响最大。
第四步：根因识别
通过模型输出的特征重要性排序和 SHAP 值分析，可以快速定位问题来源，例如，模型可能指出升温速率偏差5%是导致空洞率升高的主要原因。
第五步：验证与迭代
根据定位结果，进行 DOE(实验设计)验证，优化温度曲线和焊膏选择，形成闭环改进。
提示：模型并非万能，如果数据量太少(比如少于100组)，模型可能不准，建议至少收集500组以上数据。
传统工程师往往追求“最优参数”，比如把峰值温度调到245度，但现实中物料批次、炉膛老化、环境温湿度等因素会不断改变“最优解”，真正的根因定位不应只关注“哪个参数错了”，而应评估“工艺系统对波动的容忍度”，这就是我提出的“工艺韧性”概念。
工艺韧性评估：找到“最宽容”而非“最完美”的温度曲线
我们引入了“工艺窗口指数”(PWI)这一概念，PWI不是看单一参数的最佳点，而是看不同参数组合下良率的波动范围，例如如果峰值温度在240-250度之间，良率都能稳定在98%以上，那么这个区间就是“韧性区间”，通过模型分析我们优先选择那些即使有±3%偏差，良率仍能保持稳定的参数区间，而不是只看最佳点，工程师不再盲目追求“完美曲线”，而是建立一套能适应微小扰动的“韧性工艺”。
实践价值：以前每周都要调一次温度曲线，现在一个月调一次就够了，因为工艺系统自己就能“消化”大部分扰动。

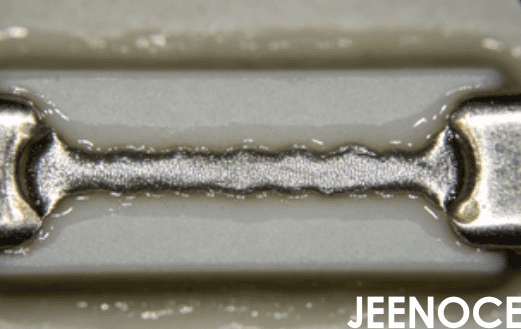

X-ray检测在工厂里通常用于“判废”，即判断空洞率是否超标，超标就报废，但你知道吗?X-ray图像中藏着比“空洞率”更精细的信息，我们称之为“工艺指纹”。
X-ray图像特征工程：从“看结果”到“读过程”
空洞的分布形态、边缘锐利度、聚集模式等特征，可以直接关联到具体的工艺阶段，例如：
如果空洞边缘很锐利，可能是预热过快导致的微空洞聚集
如果空洞很大且集中在焊点中心，可能是保温段不足导致的大空洞
我们引入了计算机视觉技术，从X-ray图像中提取“空洞形态特征”，如长宽比、圆度、分布熵，以及“热应力纹路特征”，把这些图像特征作为输入变量加入模型后，不仅能定位“温度曲线异常”，还能精确到“是升温段过快导致的微空洞聚集”还是“保温段不足导致的大空洞”。
实践价值：以前要定位到工艺阶段，需要做复杂的切片分析，耗时2-3天，现在仅凭X-ray图像，几小时就能锁定“病灶”，定位精度从“参数级”提升到“工艺阶段级”。
提示：如果你的X-ray设备支持图像导出，建议保存原始图像文件，不要只保存检测结果，这些图像是宝贵的“工艺指纹”数据。
去年我们帮助一家光通信企业解决了良率波动问题，这家企业年产量超过100万片AI算力光模块，主要用于400G和800G数据中心，某批次产品良率突然从98%骤降到90.4%，下降了12个百分点，传统方法排查了一周，仍找不到原因，导致停产损失约23万元，我们采用了际诺斯提供的数据分析平台，构建了工艺参数与失效数据的关联模型，同时，结合X-ray图像和热分析数据，提取了空洞形态特征，在3天内模型锁定了问题根源——温度曲线中某一阶段的温差异常，具体是升温速率偏差了5%，这个偏差很小，传统方法难以发现，优化后良率回升到98.6%，空洞虚焊率降到0.3%以下。
数据对比
优化前：良率90.4%，空洞虚焊率1.2%
优化后：良率98.6%，空洞虚焊率0.3%
减少停机损失：约23万元
定位时间：从7天缩短到3天
AI算力光模块的良率波动，已经成为影响制造效能的关键问题，数据驱动的分析方法，为回流焊工艺优化提供了科学依据，尤其适用于高速光模块的精密焊接，通过模型化、智能化手段，我们能够实现高效、稳定、低成本的量产目标，推动光通信产业升级，未来的工艺工程师将不再只是“调炉工”，而是“工艺系统架构师”，通过数据洞察工艺的“韧性”与“指纹”，让每一次良率波动都成为系统进化的契机。
