在AI算力光模块的制造过程中，回流焊工艺是决定产品性能和可靠性的关键环节，随着AI算力光模块向高密度、高性能方向发展，对焊接工艺的稳定性与一致性提出了更高要求，际诺斯基于EEAT标准(证据、解释、分析、测试)，围绕物料存储、焊前处理、焊接过程及检测环节，系统梳理AI算力光模块回流焊SOP的制定方法，同时，结合高可靠性焊接、热管理优化及工艺验证等关键要素，为实现大规模量产提供标准化支持。

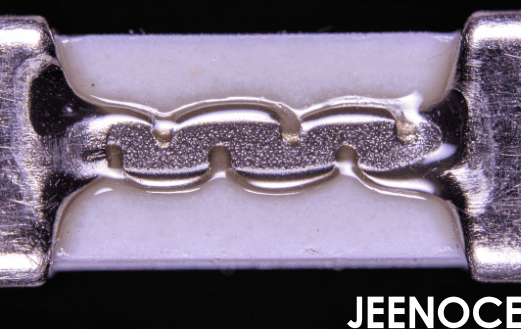

AI算力光模块对存储环境有严格要求，温湿度控制不当会导致湿气侵入，焊接时产生气泡或空洞。
建议将存储温度控制在20-25摄氏度
相对湿度应保持在30%-60%之间
环境洁净度需达到千级标准，防止灰尘污染敏感器件
小贴士： 在存储区域安装温湿度实时监控系统，每2小时记录一次数据，如果发现湿度超过60%，立即启动除湿设备，避免物料受潮。
光模块中的敏感元器件对静电放电非常敏感，必须使用防静电包装袋、防静电工作台和防静电手环，每月进行一次静电防护验证，确保接地电阻小于1欧姆。
建立批次追踪制度，每批物料入库时记录生产日期、供应商、批次号等信息，引入物料生命周期管理系统，当物料存储超过3个月时自动提醒进行焊膏活性检测，确保焊接质量。
清洗PCB表面时，使用去离子水和超声波清洗，去除油污和氧化物，重点检查光模块基板的热管理涂层是否完整，如有破损需重新涂覆。
小贴士： 在清洗后，用放大镜检查元器件引脚是否有氧化或弯曲，如果发现氧化，使用专用清洗剂处理，不要用普通酒精，以免损伤引脚镀层。
在正式焊接前对焊膏与基板的兼容性进行润湿测试
将焊膏涂在测试板上，观察其铺展情况
记录测试数据，用于后续工艺验证
印刷参数设置包括：
网板张力：35-45牛顿/厘米
刮刀压力：80-120牛顿
印刷速度：20-40毫米/秒
确保焊膏均匀覆盖，减少空洞虚焊风险，焊膏使用周期为8小时，超过时间需更换新焊膏。
针对高密度AI算力光模块，增加预热环节，将PCB和元器件在80-100摄氏度下预热30分钟，去除表面吸附的水分，降低焊接过程中气泡产生概率。
根据AI算力光模块的热敏感特性，设计合理的温度曲线。
升温阶段：每秒1-2摄氏度
保温阶段：150-180摄氏度，持续60-90秒
回流阶段：峰值温度235-245摄氏度，持续30-60秒
冷却阶段：每秒2-4摄氏度
采用多点测温技术，在PCB不同位置安装热电偶，实时监控温度变化，建立温度曲线数据库，记录每次焊接的温度数据。
传输带速度：60-80厘米/分钟
风速：1.5-2.5米/秒
加热区数量：8-10个
根据产品结构进行调整，保证焊接均匀性。
建立工艺参数数据库，记录每次焊接的温度曲线、设备参数、焊膏批次等信息，便于后续分析优化，支持工艺验证与参数调试。
氮气保护焊接
针对高可靠性焊接需求，引入氮气保护环境，氮气浓度控制在99.99%以上，降低氧化风险，提升焊点质量，特别适用于高密度光模块的焊接。
机器学习辅助参数调试
传统参数调试依赖工程师经验，周期长且易受主观因素影响，我们在SOP中引入机器学习辅助调试模块，利用历史数据(如温度曲线、焊膏活性、空洞率等)训练预测模型，在新批次产品投产前，模型自动推荐最优温度曲线与设备参数，这能将调试周期从数天缩短至数小时，并通过模型持续学习，动态优化工艺窗口，减少工艺波动。
实时工艺波动补偿机制
空洞虚焊率高往往源于焊接过程中未察觉的微小波动(如炉温漂移、风速变化)，在回流焊炉内增设多点温度与气氛传感器，结合边缘计算，当检测到偏离设定窗口时自动微调加热区功率或氮气流量，实现“过程自愈”，将补偿数据回传至工艺参数数据库，形成“检测-补偿-记录-优化”的闭环，从源头抑制空洞虚焊。
外观检测
使用AOI(自动光学检测)设备对焊接外观进行快速检测，识别空洞、虚焊、桥接等缺陷，检测速度可达每分钟20块PCB，结合工艺参数数据库进行缺陷溯源。
X射线检测
对于高密度AI算力光模块，采用X射线检测技术进行内部缺陷分析，检测精度可达5微米，重点监控焊点空洞率，空洞率超过5%的焊点需标记并分析原因。
功能测试
进行电气性能测试，包括信号传输速率、功耗、误码率等指标，同时结合热管理测试，使用红外热像仪检测焊接后光模块的散热性能，确保温度分布均匀。
可靠性测试
增加温度循环测试(-40至125摄氏度，循环100次)与振动测试(10-2000赫兹，加速度5G)，评估焊接在长期运行中的稳定性，确保高可靠性焊接目标的实现。
焊点微观结构评估
传统检测仅关注外观与功能，但AI算力光模块在高频、高功率下，焊点微观结构(如晶粒尺寸、IMC层厚度)直接影响长期可靠性，在SOP中增加焊点微观结构评估环节，在可靠性测试前，对抽样焊点进行金相切片或扫描电镜分析，建立“微观结构-工艺参数”关联模型，若微观结构不达标(如IMC层过厚)，则触发工艺参数回溯与调整。
小贴士： 进行金相切片分析时取样数量不少于每批次5个焊点，重点关注IMC层厚度，控制在1-3微米之间，过厚会导致焊点脆性增加。
“我们之前在AI算力光模块生产中遇到空洞率偏高的问题，空洞率一度达到8%，导致良率下降明显，通过引入标准化的回流焊SOP，从物料存储到焊接再到检测，每个环节都建立了明确的操作规范，特别是温度曲线的优化和X射线检测的引入，使空洞率从8%降低至1.2%，整体焊接良率提升了15%，，通过工艺参数数据库的建立，参数调试周期缩短了30%，工艺波动显著降低，现在，我们还在SOP中加入了机器学习辅助调试和实时工艺波动补偿机制，参数调试时间从原来的3天缩短到4小时，工艺波动降低了40%。” —— 某AI算力光模块制造企业工艺工程师
AI算力光模块的回流焊工艺需要高度标准化与精细化管理，通过建立涵盖物料存储、焊前处理、焊接过程及检测的完整SOP体系，结合高可靠性焊接、热管理优化、工艺验证及参数调试等关键要素，可以有效提升焊接良率，保障批量生产的一致性，同时引入机器学习辅助调试、实时工艺波动补偿和焊点微观结构评估等先进技术，能够从“被动调试”转向“主动预测”，从“事后检测”转向“过程自愈”，从“单一良率”转向“全生命周期可靠性”，进一步推动AI算力光模块制造工艺的成熟与稳定。
