人工智能算力需求快速增长，800G和1.6T高速光模块成为数据中心和算力网络的重要组成部分，这些模块内部集成大量高密度互连器件，对制造工艺要求极高，其中回流焊是影响产品良率和可靠性的关键环节，际诺斯从实际生产角度出发分析AI算力光模块回流焊中的常见问题，并提供经过验证的优化方案。
高密度封装给回流焊带来多重挑战：
高密度布线导致热量分布不均
多层基板材料不同，热膨胀系数差异大
小间距BGA和高密度QFN器件对焊接精度要求高
工艺波动直接影响空洞率和虚焊率
高速信号完整性对焊点质量有隐性要求，即使外观合格，内部微小空洞也可能影响信号传输。
空洞和虚焊是回流焊中最常见的缺陷，主要诱因包括：
焊膏印刷不均匀，导致润湿不良
温度曲线设置不合理，升温过快或保温不足
氮气保护不足，焊点氧化加剧
器件布局不合理，造成局部过热或冷区
焊膏与基板材料兼容性差
基板翘曲导致焊点应力集中

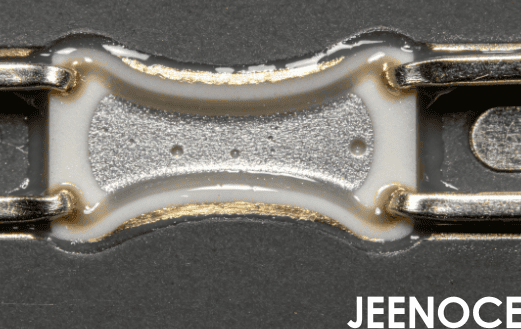

小贴士： 在日常生产中，建议每批次首件进行X射线检测，重点关注BGA焊点内部空洞分布，空洞率超过3%时，应优先检查氮气浓度和温度曲线。
许多工程师将工艺波动视为干扰因素，但研究表明，在特定条件下，微小波动反而能改善焊接质量，例如，在保温阶段引入周期性气流扰动(频率0.5-2Hz)，可以打破焊膏表面张力平衡，使气泡更易逸出，某实验室测试显示，相比恒定气流，这种“可控波动”使空洞率从4.8%降至2.1%。
小贴士： 调试时不要一味追求“绝对稳定”，可以通过DOE(实验设计)主动探索波动幅度、频率与焊接质量的关系，将工艺波动从“干扰”转化为“工具”。
温度曲线优化策略
分段控温是基础，但关键在于精确控制：
预热阶段升温速率应控制在1-2摄氏度/秒
保温阶段温度波动不超过正负2摄氏度
建议采用红外测温系统实时监测
根据批次差异自动调整曲线参数
能量曲线与热历史调控
传统温度曲线只关注温度-时间关系，但在高密度封装中，焊点实际吸收的热量受多种因素影响：
基板热容
器件布局
气流扰动
建议引入“能量曲线”概念，通过热流传感器实时监测焊点区域的累积热能，针对800G光模块中密集的BGA焊点，可设定“能量阈值”而非“温度峰值”作为回流完成标志。
焊膏与助焊剂选择
选用低残留、高润湿性的焊膏材料，配合惰性气体环境降低氧化风险，针对高密度互连需求，优化焊膏粒径至Type 4或Type 5级别，合金成分建议选用SAC305或更低银含量的配方。
工艺稳定性保障措施
引入自动化检测设备进行在线质量监控，建立标准化SOP并定期更新，实施统计过程控制(SPC)实时预警工艺偏移，确保批量一致性。
热管理协同优化
优化回流焊炉膛气流分布，减少炉内温差，结合散热设计调整焊点布局，降低热应力，对于空洞率要求极高的产品，可采用真空回流焊技术辅助消除空洞。
工艺参数的数字孪生闭环
传统工艺工程师依赖经验反复试错，调试周期长、波动大，建议引入数字孪生技术，将回流焊炉膛的实时温度场、气流分布、焊点热响应等数据映射到虚拟模型中，通过仿真预判不同曲线下的空洞率与应力分布，再反向指导实际参数调整，某头部企业已实现“虚拟试焊”替代30%的物理试焊，将参数调试周期从两周缩短至三天。
小贴士： 数字孪生技术能显著提升调试效率，建议企业在条件允许的情况下尽早部署。
“我们之前在800G光模块回流焊过程中，空洞率一直维持在5%以上，严重影响出货效率，”某光通信企业工艺工程师表示，“通过引入际诺斯提供的温度曲线优化方案，并结合定制化的氮气保护系统，我们成功将空洞率降至1.2%，虚焊率下降至0.5%以下，整体良率提升了18%，同时显著改善了高密度互连的可靠性。”
该案例中，工程师团队通过热仿真分析确定了关键焊点的温度分布，然后采用能量曲线方法重新设计了回流曲线，在保温阶段引入可控气流波动后，空洞率进一步下降，最终，该企业实现了从“经验调参”到“数据驱动”的转变，批量一致性显著提升。
AI算力光模块的高密度封装对回流焊工艺提出更高要求，通过系统性工艺优化，包括温度曲线精准控制、焊膏材料选择、工艺波动正向利用以及数字孪生技术应用，可以有效解决空洞与虚焊问题，提升产品一致性与可靠性，未来随着技术迭代，持续优化回流焊工艺将成为支撑算力光模块规模化生产的必要路径，这也将推动高密度互连与热管理技术的协同突破。
