人工智能技术的快速发展，推动了AI算力光模块向高密度封装方向演进，这些光模块内部集成了大量微小焊盘，它们如同电路中的“毛细血管”承担着信号传输的重要任务，微小焊盘的焊接面临两大核心问题回流焊虚焊和空洞率控制，传统工艺工程师往往只关注“焊接良率”这一数字，但在AI算力光模块中微小焊盘的电气性能才是关键，因此我们需要从“信号完整性导向的焊接设计”理念出发，将焊点视为传输线的一部分，而不仅仅是机械连接，际诺斯深入探讨AI算力光模块微小焊盘焊接的质量管控方法与判定标准。
AI算力光模块的焊接具有三个主要特点：
微小化：高密度封装导致焊点尺寸越来越小，对焊接均匀性要求极高。
材料特殊性：金锡焊料和陶瓷基板等材料在焊接过程中会产生较大热应力，影响润湿性。
工艺敏感性：回流焊过程中的温度曲线、升温速率和冷却速率都对焊接质量有重要影响。
小贴士：在调试温度曲线时，建议将预热区斜率控制在1-2摄氏度/秒，回流区峰值温度应比焊料熔点高30-40摄氏度，可以有效减少热应力对微焊盘的损伤，微小焊盘在回流焊中不仅承受热应力，还面临电流密度骤增带来的电迁移风险，传统工艺优化仅关注温度曲线，却忽略了焊点内部电流分布不均带来的局部过热和空洞扩展，因此，我们需要建立“热-力-电”耦合仿真模型，预判焊点寿命，而不是仅依赖事后检测。

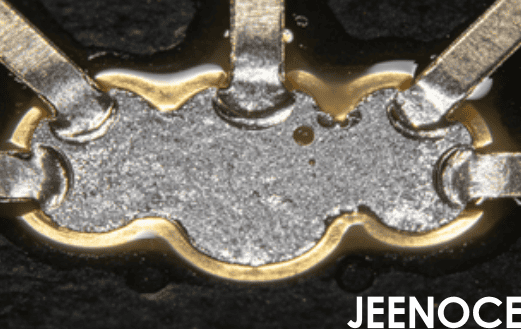

常规检测手段如X-ray和AOI在微小焊盘检测中存在局限，例如，普通X-ray难以识别直径小于50微米的空洞，而AOI对焊点内部缺陷几乎无能为力，高精度检测设备如微焦点X-ray和3D-AOI，能显著提升微焊盘缺陷识别能力，微焦点X-ray分辨率可达0.5微米，可清晰显示焊点内部空洞分布，3D-AOI则通过三维成像，检测焊点的润湿角和高度变化。
小贴士：建议在生产线中引入在线检测与实时反馈机制，例如每批次产品抽取5-10个样品进行X-ray检测，并将数据实时反馈给回流焊设备，自动调整温度曲线，这种方法可缩短参数调试周期30%以上，在判定标准方面，空洞率阈值(如小于3%)是行业惯例，但微小焊盘中，空洞的“形状、位置、连通性”比面积更重要，例如，环形空洞会切断电流路径，而孤立小孔影响较小，因此，我们提出“缺陷拓扑学”概念，将空洞按风险等级分类：致命性空洞(如环形、链状)、潜在性空洞(靠近信号路径)、可接受性空洞(远离信号路径的孤立小孔)，通过机器视觉自动识别空洞拓扑结构，实现动态判定。
焊接质量的判定标准需要涵盖四个核心指标：
空洞率：建议设定为小于1%，且不允许出现环形或链状空洞
润湿性：焊料在焊盘上的铺展角度应小于30度
焊点完整性：无虚焊、桥连、冷焊等缺陷
焊点强度：需通过剪切力测试，符合IPC-9701等行业标准
不同应用场景的判定阈值有所不同，例如，数据中心光模块对信号完整性要求极高，空洞率需控制在0.5%以下;而5G基站光模块可适当放宽至1%，这些标准应与IPC-9701、JEDEC等行业规范对接。
我曾在某光通信企业担任回流焊工艺工程师，企业专注于AI算力光模块制造，面临批量一致性挑战，具体问题是微小焊盘空洞率偏高，达到3.5%以上，工艺稳定性不足，参数调试周期长达两周，我们引入高精度微焦点X-ray检测系统，发现空洞主要集中在焊盘边缘，且呈环形分布，通过分析，我们优化了回流焊温度曲线：将预热区斜率从3摄氏度/秒降至1.5摄氏度/秒，回流区峰值温度从260摄氏度调整至245摄氏度，并延长保温时间10秒，实施效果显著：空洞率下降至0.5%以下，良率提升12%，工艺波动减少30%，参数调试周期缩短40%。
小贴士：这个案例说明科学的检测方法和合理的判定标准是解决焊接质量问题的关键，在优化温度曲线时建议先进行热-力-电耦合仿真，在虚拟环境中快速迭代参数，减少物理试错次数，我们使用数字孪生技术，将参数调试周期从两周缩短至三天。
工艺优化需要建立动态监控与反馈机制，通过SPC统计过程控制，实时监控温度曲线、焊膏印刷厚度等关键参数，一旦发现异常立即报警，数据驱动的焊接质量预测模型也很有价值，利用机器学习算法，分析历史检测数据与工艺参数的关系，可以预测不同温度曲线下的空洞率，从而快速找到最优参数，焊膏选型与微焊盘表面处理工艺也需要协同优化，例如采用活性更强的助焊剂，能改善金锡焊料的润湿性，降低虚焊风险。
AI算力光模块的焊接质量是保障产品性能与信号完整性的关键环节，科学的检测方法与合理的判定标准是实现稳定生产的基石，通过技术与管理双轮驱动，我们能够推动工艺能力持续提升，满足高密度封装的质量要求，未来回流焊工艺工程师需要掌握电磁场仿真、多物理场耦合分析等跨学科能力，将焊接质量管控从“事后检测”升级为“事前设计”，真正成为AI算力光模块信号完整性的守护者。
