近年来随着5G网络、数据中心和AI算力的快速发展，800G和1.6T的超高速光模块已经成为市场主流，这些光模块的集成度越来越高，内部结构也变得更加复杂，这对回流焊工艺提出了新的挑战，回流焊是将电子元器件焊接到电路板上的关键步骤，如果这一步出现问题信号传输就会受影响，产品良率也会下降，如今高速光模块的焊接良率和工艺一致性已成为制约产能提升的主要瓶颈，今天际诺斯将结合自己的经验分享这一问题的解决方案。

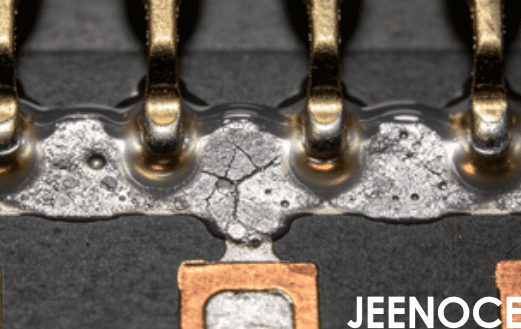

微焊盘的尺寸已经缩小到0.2毫米以下，比头发丝还细，这种小尺寸的焊点容易出现空洞和虚焊的问题，空洞是指焊点内部有气泡，虚焊则是焊点没有焊牢，这两种情况都会影响信号完整性。
光模块中使用的材料种类很多，比如陶瓷基板、硅基板、塑料封装等，这些材料的热膨胀系数差异大，焊接时温度变化会引起不同的膨胀和收缩，导致焊点开裂或应力集中，影响模块的可靠性。
焊膏的印刷精度必须非常高，微焊盘面积小，焊膏量控制必须精准，多了会桥连，即两个焊点短路;少了则润湿不良，焊点不饱满，这就像用毛笔在米粒上写字，难度极大。
传统的温度曲线已不再适用新材料和新结构，现在需要结合热力学仿真进行精细化调整，升温速度、保温时间、冷却速率等参数都需要反复测试。
高活性助焊剂可以提高润湿性，但残留物可能影响高频信号传输，因此，在工艺效果和清洁需求之间需要找到平衡点。
提示：建议关注设备老化和环境温湿度变化带来的参数漂移，这些因素可能导致批次间良率不稳定，可建立基于实时数据的漂移预警机制，如每天记录关键参数，及时调整。
面对这些挑战，我们从以下几个方面进行了工艺升级：
焊膏配方优化
选用低残留、高润湿性的焊膏，减少空洞率，提升焊点可靠性，同时降低对高频信号的影响。
温度曲线精细化调整
通过热力学仿真制定分段式升温与保温策略，例如，先慢速升温使整个板子温度均匀，再快速升温至焊接温度，控制冷却速度避免应力集中。
助焊剂使用策略
选择适合微焊盘的活性助焊剂，既能提升润湿性，又能控制残留量，同时优化喷涂方式和用量。
多层板焊接工艺改进
针对多层基板结构，优化预热和冷却阶段的参数，避免热应力集中，例如增加预热时间，让热量逐步渗透到内层。
引入真空回流焊技术
真空环境下，焊点内部的气泡更容易排出，显著降低空洞率，提升焊接致密度。
提示：在调试周期长的问题上，可引入“自适应学习”模型，该模型能根据历史数据推荐初始温度曲线，并结合在线检测结果实时调整，从而缩短调试时间。
设备选型对回流焊工艺至关重要，我们主要关注以下几点：
高精度回流焊设备选型要点
热区均匀性：各温区温度波动应小于±2℃，以保障批次一致性。
热风循环系统：好的热风循环能提高热传导效率，减少局部过热风险。
焊接平台稳定性：防止因震动导致焊点偏移。
部署智能化监控系统，可实时采集温度数据并分析，实现工艺参数动态调整，所有工艺参数都能自动记录和追溯，便于质量分析和持续改进。
根据客户产线特点，定制焊接流程，提升整体一致性，降低调试周期。
集成AOI(自动光学检测)和X-ray检测设备，实时反馈焊接质量，实现工艺闭环优化，例如，发现空洞率上升，系统可自动调整温度曲线。
提示：在实际操作中建议定期检查设备运行状态，确保各项参数稳定，同时，利用数据分析工具识别异常趋势，提前干预。
去年我们遇到了一家做800G光模块的客户，他们的产品性能良好，但在量产过程中遇到严重问题，这家客户是光通信领域的知名企业，专注于800G光模块的研发和生产，他们的产品性能优异，但焊接良率一直不高，他们的微焊盘焊接空洞率高达8%，也就是说每100个焊点中有8个不合格，调试周期长达5天，且批次间良率波动大，有时合格率从95%骤降至80%，我们团队采取了以下措施：
引入定制化回流焊设备，优化热区分布和风速控制，提升热场均匀性
结合热力学仿真重构温度曲线，提升焊点润湿性
部署智能监控系统，实现工艺参数动态调整
引入真空回流焊技术，进一步降低空洞率
部署“自适应学习”参数推荐模块，缩短调试周期
经过一个月的优化，取得了显著成效：
空洞率从8%降至1.2%
单次调试周期缩短40%
批次良率稳定性提升30%
产品可靠性测试通过率提升至99.5%
客户非常满意，目前他们的800G光模块已顺利量产。
面对800G/1.6T超高速光模块的焊接挑战，仅靠单一改进是不够的，我们需要从工艺、设备、数据管理等多维度协同优化，通过引入先进设备和智能化手段，我们可以有效提升焊接良率和工艺稳定性，满足高速光模块的批量生产需求，未来回流焊工艺将向更高效、更精准、更智能的方向发展，助力光通信行业突破产能瓶颈，如果你也遇到类似的焊接难题，不妨从以上几个方向入手尝试，记住，细节决定成败，每一个参数都值得认真对待。
