智能驾驶和车联网技术快速发展，推动了车规级高速光模块在汽车电子系统中的广泛应用，这些模块需要在高温、高湿、振动等恶劣环境中稳定运行，因此，焊接工艺的可靠性变得尤为重要，回流焊是光模块封装的关键环节，其工艺质量直接影响产品的性能和寿命，际诺斯将从满足AEC-Q100标准的角度出发，探讨如何通过制定科学的回流焊SOP提升焊接良率，确保工艺稳定性并重点分析焊点空洞率、温度曲线优化及工艺波动控制等核心问题。
车规级高速光模块的焊接质量必须符合AEC-Q100标准中对环境可靠性的测试要求，这意味着回流焊过程需要保证焊点无空洞、无虚焊，确保高密度封装的电气连接稳定，焊点空洞率应控制在1%以下，同时，工艺参数需保持高度一致，以适应大规模生产需求，光模块封装材料(如陶瓷基板、柔性电路板)对热应力敏感，因此需要优化温度曲线，避免热损伤，高速光模块的窄间距焊盘也对钢网开孔设计和锡膏厚度控制提出了更高要求。
小贴士： 在制定回流焊SOP时，建议先对光模块的封装材料进行热特性分析，了解不同材料的热膨胀系数差异，有助于设计更合理的温度曲线。
制定符合AEC-Q100标准的回流焊SOP，需从多个方面入手：
明确焊接温度曲线的设计原则，结合材料特性优化预热、保温、回流和冷却阶段
预热阶段应缓慢升温，避免热应力集中
回流阶段需确保焊料充分熔化，同时防止温度过高导致材料损伤
引入实时监测系统，实现对温度、时间、气流等关键参数的精准控制，当参数偏离设定范围时，系统能及时报警，便于操作人员快速调整，建立标准化操作流程，涵盖设备校准、物料管理、人员培训等环节，确保SOP可追溯、可复现，针对高速光模块的窄间距焊盘，制定专用钢网开孔设计与锡膏厚度控制规范，钢网开孔形状和尺寸需根据焊盘间距优化，锡膏厚度应控制在合理范围内，避免桥接或虚焊。
小贴士： 建议在生产线中设置工艺参数数据库，记录每批次产品的焊接参数和检测结果，可以快速回溯分析质量问题，找到根本原因。

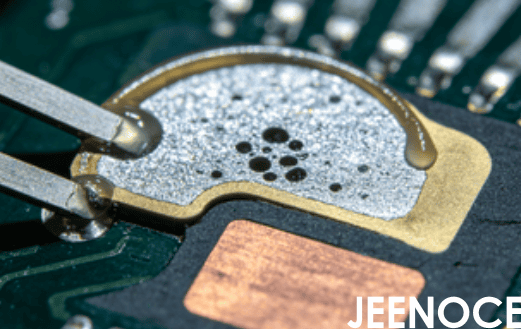

提升焊接良率和工艺稳定性，需要采用先进算法优化温度曲线，通过热仿真与实验验证相结合，降低空洞与虚焊发生率，目标将焊点空洞率控制在0.5%以下，热仿真能够模拟不同温度曲线下的焊点应力分布和空洞形成概率，从而在SOP制定阶段就锁定最优参数范围，通过数据驱动的方式建立工艺参数数据库，利用统计过程控制(SPC)工具监控工艺波动，提升调试效率，SPC可以实时分析工艺参数的变化趋势，发现异常时及时预警，避免批量不良，实施工艺波动分析机制，快速定位并解决异常问题，如温度偏移、气流不均等，引入自动化光学检测(AOI)与X射线检测，实时反馈焊点质量，形成闭环优化，AOI可以检测焊点外观缺陷，X射线则能发现内部空洞，两者结合能全面评估焊接质量。
小贴士： 建议定期对设备进行健康度检测，记录加热区温度均匀性、传送带速度稳定性等数据，这些数据可以帮助预测设备维护需求，避免因设备老化导致工艺波动。
传统回流焊参数调试依赖反复试验，周期长且浪费物料，为解决这一问题，引入基于有限元分析的工艺仿真，提前模拟不同温度曲线下的焊点应力分布与空洞形成概率，结合车规级光模块的封装特性(如陶瓷基板与FR4的异质材料热膨胀系数差异)，仿真可预测热应力集中区域，指导预热速率与冷却速率的差异化设计，建立“仿真-验证-优化”的闭环流程，使SOP具备动态调整能力，适应不同批次物料或设备状态的微小变化，即使物料批次或设备状态发生变化，也能快速调整参数，保持工艺稳定性。
工艺波动并非随机，而是由多种因素叠加所致，例如，环境温湿度、氮气纯度、设备加热区老化、锡膏黏度变化等都可能影响工艺稳定性，建立“工艺波动根因库”，将常见波动模式与对应解决方案标准化，纳入SOP附录，例如，当发现焊点空洞率升高时，可以快速排查是否是温度曲线偏移、氮气纯度下降还是锡膏黏度变化导致，引入设备健康度监测，如加热区热效率衰减曲线、传送带振动频谱，提前预警设备维护需求，避免因设备老化导致的温度曲线漂移，物料批次一致性管理也很重要，对每批锡膏进行流变特性测试，将黏度、触变性数据与工艺参数关联，实现“物料-参数”联动调整，将工艺波动幅度控制在±2%以内。
某汽车电子企业曾面临车规级高速光模块回流焊过程中空洞率偏高的问题，导致产品返工率上升，通过引入际诺斯提供的工艺优化方案，重新设计温度曲线，并加强过程监控，最终将空洞率从3.2%降至0.8%，焊接良率提升了15%，工艺波动幅度减少了40%，这个案例说明，通过科学的SOP设计和工艺优化，可以有效解决空洞率偏高的问题，提升焊接良率和工艺稳定性，际诺斯的方案不仅帮助客户降低了返工成本，还提高了生产效率，为车规级光模块的批量生产提供了可靠保障。
车规级高速光模块的回流焊工艺需要严格遵循AEC-Q100标准，通过科学的SOP设计与持续优化，可有效提升焊接质量与生产稳定性，降低焊点空洞率并控制工艺波动，未来，随着自动化与智能化技术的进一步融合，回流焊工艺将向更高精度、更高效能方向发展，助力车规级光模块的规模化应用，通过工艺仿真预置参数、建立工艺波动根因库、实施设备健康度监测等创新策略，可以从“被动调试”转向“主动预测”，从“事后补救”转向“事前预防”，为车规级光模块的可靠性保障提供更全面的解决方案。
