近年来100G光模块市场需求迅速增长，但随之而来的是回流焊工艺和设备面临的新挑战，过去调试回流焊参数主要依赖老师傅的经验，哪个区域温度高了，哪个区域风速快了，全凭感觉但100G光模块的封装密度极高，焊点小得像针尖，哪怕一点偏差也可能导致空洞、虚焊，甚至影响内部光学对准，这就像给手表里的齿轮做焊接容不得半点马虎，际诺斯从工程师视角详解焊接精度、温度曲线、热应力管理等核心要求。
随着100G光模块放量，回流焊工艺面临新的挑战，以下是几个关键要求：
焊接精度提升
高密度封装意味着焊点间距极小，称为“微间距焊接”，每个焊点必须大小一致、位置精准，否则信号传输就会出问题，这要求回流焊设备能精确控制热源和加热时间，确保“焊点一致性”。
温度曲线优化需求增强
100G光模块的基板是多层结构，上面集成多种复杂元器件，不同材料对温度的敏感度不同，升温过快可能导致元件损坏，升温过慢则可能焊膏未完全熔化，因此需要更精细的“热分布均匀性”和“温度梯度控制”，确保整个模块受热均匀。
空洞与虚焊率控制

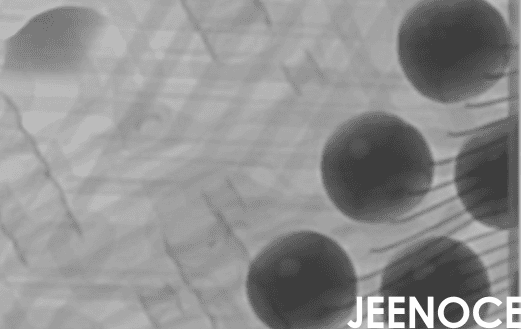

空洞和虚焊是100G光模块的“头号杀手”，空洞会阻碍热量传导，虚焊则直接导致信号中断，我们一直在努力“降低空洞率”，通过优化温度曲线和焊膏选择来“预防焊接缺陷”。
材料兼容性与工艺适配
不同品牌的焊膏、不同材质的基板，对回流焊参数的反应完全不同，我们必须进行严格的“材料匹配性测试”，选择最合适的“焊膏选择策略”，才能保证工艺稳定。
热应力管理——光学对准的隐形杀手
这一点容易被忽视，回流焊过程中的高温会产生“热应力”，这种应力可能导致光模块内部的透镜、光纤等光学元件发生微小位移，称为“微位移”，这种位移肉眼看不见，但会影响“光学对准精度”，进而导致信号完整性下降。
小贴士： 在调试温度曲线时可以尝试采用“缓升缓降”的策略，减少温度突变带来的热冲击，同时，在焊接后增加一个缓慢的冷却阶段，有助于释放内部应力，保护光学元件。
面对这些新要求，传统回流焊设备已无法满足需求，设备升级势在必行：
热风循环系统优化
新设备需要提高“热风对流效率”，采用“多区温控”设计，每个温区独立调节，确保热风均匀覆盖，避免局部过热或欠热。
智能化控制与数据采集
“智能回流焊”是未来趋势，设备应配备传感器，实时监测温度、风速等参数，并通过AI算法进行“工艺参数优化”，一旦发现异常，系统可自动调整或发出预警，把问题扼杀在摇篮里。
兼容性与柔性化设计
产线需要快速切换生产不同型号的光模块，设备应采用“模块化设计”，具备“快速换型能力”，几分钟内就能完成参数切换，提升产线灵活性。
真空回流焊技术应用
针对高密度封装，真空环境能有效排出焊点中的气泡，大幅“降低空洞率”，将“真空辅助焊接”与传统热风系统结合，形成“复合工艺集成”，是目前最有效的解决方案之一。
预测性维护与工艺波动预警
过去，我们往往是设备坏了才修，或者良率下降了才查原因，这叫“事后补救”，现在，先进设备集成了传感器和AI算法，能实时监测关键指标，提前预测“工艺波动”风险，实现“预测性维护”。
小贴士： 建议设备采购时，重点关注是否具备“预测性维护”功能，这不仅能减少停机时间，还能大幅降低因设备老化导致的工艺波动，是提升长期良率的关键。
去年我们公司在量产100G光模块时遇到了大麻烦，传统回流焊设备生产的模块，空洞率居高不下，温度曲线波动大，良率一度跌到90%以下，非常着急，后来，我们引入了际诺斯定制化的回流焊设备，他们的工程师团队先是对我们的产品进行了详细分析，然后针对性地优化了热风循环系统和温控逻辑，实施效果非常显著：
空洞率从原来的8%下降到了5.2%，下降了35%，
工艺调试周期从原来的5天缩短到了3天，效率提升了40%，
批量生产的良率稳定提升到了98.7%，大大降低了返工成本，
这个案例让我深刻体会到，好的设备加上专业的工艺支持，是解决100G光模块焊接难题的关键。
100G光模块市场的爆发，对回流焊工艺和设备提出了前所未有的高要求，从“工艺知识沉淀”到“热应力管理”，再到“预测性维护”，每一个环节都需要我们与时俱进，未来，100G光模块回流焊技术将向高精度、低缺陷、智能化方向持续演进，作为工艺工程师我们不仅要懂焊接，更要懂设备、懂数据、懂AI，只，才能在这场技术升级的浪潮中立于不败之地。
