随着高速数据传输需求的增长，光模块的应用越来越广泛，其中FPC(柔性印刷电路板)是核心部件之一，在回流焊焊接过程中FPC常出现翘曲和焊盘剥离问题，这些问题会影响产品性能和生产良率，际诺斯将介绍如何通过优化支撑夹具和温度曲线来提升FPC的焊接质量，同时提供一些实际可用的改进方法并考虑无铅焊接和热管理的要求。
翘曲缺陷成因
FPC材料在受热时容易膨胀，如果受热不均匀，就会导致板子变形，这会降低焊接贴合度，，基材厚度不一致或焊膏涂布不均也会增加翘曲风险。
焊盘剥离问题解析
焊盘与基材之间的结合力不足，或受到过大热冲击，都可能导致焊点与基材分离，这会引发信号传输不稳定甚至失效，剥离通常与峰值温度过高、冷却速度过快有关。
空洞虚焊的关联影响
空洞虚焊不仅会降低焊点的机械强度，还可能引起局部过热，这会进一步加剧翘曲和剥离问题，如果工艺参数调试时间过长，空洞率波动会成为影响批量一致性的主要因素。
夹具结构设计要点
增加多点支撑点，确保FPC在加热过程中保持平整
使用耐高温、不易变形的材料，如聚酰亚胺复合材料
设计弹性压紧机构，以适应不同厚度的FPC
实际应用案例
我们曾为一家光通信设备厂商优化FPC回流焊工艺，发现原夹具在高温下无法固定FPC，导致局部塌陷，后来改用多点弹性支撑夹具，FPC的焊接面平整度提升了40%，翘曲发生率明显下降，空洞虚焊问题也减少了许多。
夹具维护与校准规范
要建立定期校准流程，检查支撑点磨损和热变形情况，确保长期工艺稳定。
热补偿夹具设计新思路
传统夹具追求“刚性固定”，但高温下FPC和夹具的热膨胀差异会加剧应力，我们提出“热补偿”设计：选用热膨胀系数比FPC基材高10-15%的复合材料，如碳纤维增强聚酰亚胺。
设计要点包括：
通过仿真确定预变形量，通常在0.1-0.3毫米之间，
在回流峰值温度时，FPC达到最佳平整度，
在夹具边缘设置可调节的预紧螺丝，适应不同批次FPC的厚度公差，
小贴士： 使用热补偿夹具时，建议先做小批量测试，确认预变形量是否合适，避免过度拉伸导致FPC损坏。
温度曲线关键参数设定
预热阶段：升温速率控制在不超过2°C/秒，防止热应力集中。
恒温阶段：确保焊膏充分熔化并形成良好润湿，同时兼顾无铅焊接要求。
回流阶段：峰值温度控制在245-255°C之间，时间控制在30-60秒，减少热冲击。
冷却阶段：采用梯度降温策略，避免焊盘剥离。
工艺调试与验证流程
使用热成像仪监控FPC表面温度分布，识别热点区域，通过小批量试产验证温度曲线稳定性，记录空洞率和翘曲率数据，利用实验设计方法快速找到最优参数组合，缩短调试周期。
热仿真驱动的工艺预优化
传统工艺优化依赖试错，周期长且成本高，可以引入有限元热仿真工具，在物理实验前模拟FPC在回流焊中的温度场和应力分布，具体做法是：
建立FPC、夹具和焊膏的三维热力耦合模型
输入材料热膨胀系数、焊膏熔化特性和夹具约束条件
模拟不同升温速率和峰值温度下的翘曲变形量
通过仿真筛选出3-5组候选温度曲线，再进行物理验证
可将调试周期从平均2周缩短到3天
小贴士： 热仿真时要确保输入的材料参数准确，尤其是热膨胀系数，否则结果可能不可靠。
SOP 标准化管理
制定统一的回流焊操作规范，明确夹具使用、温度曲线设置和设备校准要求，同时检查无铅焊接工艺的兼容性。
数据驱动的工艺调整
收集焊接过程中的温度、时间、压力等关键数据
利用数据分析工具，如SPC控制图，识别异常波动，快速定位问题根源
建立工艺参数数据库，支持批量一致性监控和历史回溯
热管理协同优化
结合FPC基材的热导率和焊膏特性，优化热传导路径，减少局部过热导致的空洞虚焊。
空洞率作为工艺波动预警指标

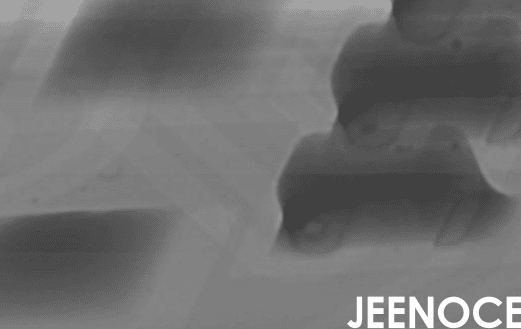

空洞虚焊不仅是缺陷，更是工艺参数漂移的“晴雨表”，可以建立空洞率与关键参数(如峰值温度、升温速率、焊膏厚度)的回归模型，设定预警阈值，例如，空洞率超过1.5%时触发报警，在产线引入在线X-ray抽检，每批次首件检测空洞率，若超出阈值，自动暂停并提示参数复核，某产线应用后，空洞率波动标准差从0.8%降至0.3%，因参数漂移导致的批量报废减少70%。
小贴士： 将空洞率作为工艺波动预警指标，有助于实现从“事后返修”到“过程监控”的转变。
客户案例数据
优化前：FPC翘曲率约8%，焊盘剥离率5%，空洞虚焊率3%
优化后：翘曲率降至1.2%，剥离率降至0.8%，空洞虚焊率降至0.5%
工艺调试周期缩短30%，批量一致性显著提升
通过数据驱动调整，温度曲线波动范围从±5°C缩小至±1.5°C，支撑夹具寿命延长50%。
针对107G光模块中FPC回流焊的翘曲和剥离问题，通过科学设计支撑夹具和精细化控制温度曲线，可以有效提升焊接质量和工艺稳定性，这种方法不仅适用于光通信领域，也为其他高密度柔性板焊接提供了可借鉴的解决方案，尤其在高频信号传输和无铅焊接场景中具有推广价值。
