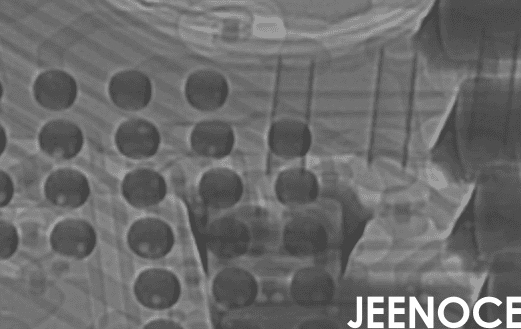

在 TSV 堆叠封装中电镀铜填充的质量直接影响芯片的性能和寿命，我们经常遇到两个关键问题：电镀铜填充的均匀性和通孔深宽比，这两个因素会影响缺陷的形成，我们的检测工具是 X 射线检测系统，它的分辨率决定了我们能否看清这些微小缺陷，不同的填充工艺会产生不同的缺陷类型，因此需要制定相应的检测标准，接下来际诺斯将结合实际经验分享自下而上填充与 conformal 填充的缺陷差异及优化方法。
自下而上填充是目前主流的工艺之一，它的原理是从通孔底部开始向上生长铜层，这种工艺容易出现空洞、裂纹和界面分离等问题，空洞的成因主要是电流密度不均和电化学反应控制不足，特别需要注意的是电镀液添加剂的浓度，它会直接影响铜的生长速度和质量，微小的空洞很难被 X 射线发现，所以我们需要设定合理的空洞尺寸阈值。
小贴士： 在检测自下而上填充时，建议将 X 射线检测分辨率设置为 1 微米以下，能有效识别直径大于 5 微米的空洞。
conformal 填充是另一种常见的工艺，铜层会均匀覆盖在通孔内壁，这种工艺容易出现过厚层、边缘沉积和金属迁移问题，边缘沉积的成因是电镀液流动路径复杂，电流分布不均，通孔侧壁的粗糙度也会影响铜层的均匀性，检测时，我们需要关注表面形貌的变化，这需要动态图像处理能力。
小贴士： 对于 conformal 填充，建议采用多角度投影融合技术，可以更准确地判断边缘沉积的厚度偏差。
在实际工作中，我发现传统缺陷识别方法存在一个很大问题：依赖单一阈值或经验规则，容易漏检或误检，后来我们团队提出了一个创新思路——构建“缺陷模式库”，不同填充工艺会留下独特的“工艺指纹”，比如空洞的空间分布、形态特征和灰度梯度模式都不一样，通过机器学习聚类分析，我们可以将这些缺陷与特定工艺参数建立映射关系，例如，我们发现当电镀液添加剂浓度偏低时，自下而上填充容易出现底部空洞;而当电流密度过高时，conformal 填充则容易出现边缘沉积，有了这个模式库工程师就能快速匹配缺陷根源，实现从“被动检测”到“主动溯源”的转变。
针对自下而上填充，我们制定了以下检测标准：
空洞尺寸阈值设定为 5 微米，超过这个尺寸的空洞视为缺陷
界面分离的判定依据是层间结合强度测试与 X-Ray 影像匹配
推荐检测参数设置：高对比度成像、多角度投影融合
对于 conformal 填充，我们的检测标准如下：
边缘厚度偏差容忍范围为 ±10%，根据通孔深宽比的变化进行调整
金属迁移的识别方法包括时间序列图像比对与梯度分析
推荐检测参数设置：低噪声采集、动态区域增强
检测标准与 TSV 可靠性测试联动
检测标准不能孤立制定，必须与 TSV 可靠性测试数据联动，例如，我们发现铜晶粒结构对 TSV 的长期可靠性有重要影响，如果检测发现铜晶粒异常，就需要调整电镀铜填充均匀性的控制参数。
工程师最头疼的是参数波动大，导致漏检或误检，我们设计了一套智能参数推荐模型，基于历史数据训练可以自动调整空洞尺寸阈值和 X 射线检测分辨率，这个模型还能适应填充速率调控的变化，例如，当生产批次切换时，模型会自动识别工艺变化，并推荐最优检测参数。
数据孤立是另一个大问题，检测结果、电镀参数、可靠性测试数据分散在不同系统，难以联动分析，我们构建了统一数据平台，实现检测结果与生产数据联动，例如，当检测发现空洞率升高时，系统会自动关联电镀液添加剂浓度和通孔侧壁粗糙度数据，帮助工程师快速定位问题。
传统固定阈值无法适应工艺漂移，例如，电镀液老化会导致添加剂浓度变化，通孔深宽比的批次差异也会影响检测结果，我们提出了“动态容差带”概念：基于实时检测数据(如空洞尺寸分布、边缘沉积厚度)与历史良率数据，自动调整缺陷判定阈值，例如，空洞尺寸阈值可以从固定的 5 微米变为 3-7 微米的动态范围，就能实现检测参数的自适应优化，减少人工干预，提升检测鲁棒性。
数据互联互通不只是数据对接，更重要的是语义关联，我们构建了“TSV 缺陷知识图谱”，将缺陷类型、工艺参数、检测特征和可靠性结果作为节点，建立语义关联，例如工程师可以通过自然语言查询：“查找导致空洞率大于 5% 的添加剂浓度范围”，系统会自动检索知识图谱，返回相关数据和分析结果。
去年我们帮助一家国内领先的先进封装企业解决了 TSV 检测难题，这家企业年产能超过 50 万片，主要生产高端存储芯片，他们面临的主要问题是TSV 电镀铜填充缺陷漏检率高、检测效率低，特别是通孔深宽比波动大，导致检测标准难以统一，我们团队分析了他们的工艺特点，他们同时使用自下而上填充和 conformal 填充两种工艺，但检测标准是统一的，这导致很多缺陷被漏检，我们引入了际诺斯提供的 X-Ray 检测系统，针对两种填充工艺的缺陷特征进行定制化配置，例如，对于自下而上填充，我们重点优化了空洞识别算法;对于 conformal 填充，则强化了边缘沉积检测功能，通过优化检测参数，空洞识别准确率提升至 98.7%，误检率下降 42%，这主要得益于空洞尺寸阈值的精准校准。
成果数据
检测周期缩短 30%，归功于 X 射线检测分辨率的提升
缺陷定位时间减少 50%，通过电镀液添加剂浓度数据联动，工程师能快速找到问题根源
数据互通平台上线后，异常响应速度提高 60%，例如，当 TSV 可靠性测试发现电阻异常时，系统会自动关联检测数据，帮助工程师快速定位问题
小贴士： 在实施数据互通平台时，建议先建立核心数据关联，比如检测结果与电镀参数的关联，再逐步扩展到其他系统，我们还进行了工艺参数协同优化，通过调整填充速率调控和边缘沉积控制参数，实现了缺陷率的进一步降低，例如当发现空洞率升高时，我们同时调整电流密度和添加剂浓度，而不是单独调整一个参数。
随着 TSV 技术不断演进，检测标准也需要持续迭代，未来，我们需要关注通孔深宽比和铜晶粒结构的变化，及时调整检测策略，通过精准识别缺陷类型、优化检测程序、实现数据互联，我们可以有效提升检测效率与产品良率，特别是缺陷模式库、动态容差带和知识图谱这些创新方法，将帮助工程师从被动检测转向主动预防，为半导体行业提供稳定、高效、智能的 X-Ray 检测解决方案，是我们未来发展的关键方向，通过强化电镀铜填充均匀性与 TSV 可靠性测试的闭环管理，我们可以实现更高质量的产品交付。
