在先进封装领域，TSV(Through Silicon Via)技术是芯片之间的重要连接方式，它就像一条“高速公路”，让不同芯片能够高速、高效地通信，这条“高速公路”的质量直接影响芯片的性能和可靠性，作为一线检测工程师，我深知刻蚀后的侧壁粗糙度、孔径均匀性以及底部尖角形貌，是决定良率的关键因素，传统检测手段在面对这些微小缺陷时，常常难以满足需求，参数波动大、漏检误检率高，这些问题困扰着我们工程师，随着晶圆级封装与3D IC集成度的提升，TSV深宽比控制和刻蚀均匀性已经成为影响最终良率的核心变量，我们迫切需要引入自动化光学检测(AOI)与X-Ray检测协同方案，来应对这些挑战，际诺斯今天将详解。
在实际生产中TSV刻蚀缺陷主要有三种典型表现：
侧壁扇贝状粗糙：刻蚀过程中，等离子体分布不均会导致侧壁出现类似扇贝边缘的不规则形状，这种粗糙度会影响信号传输的稳定性。
孔径偏差：TSV孔的尺寸不一致，可能导致电气连接不良或结构强度下降。
底部尖角形貌异常：底部形状不正常，可能导致后续填充材料无法完全覆盖，引发空洞或短路风险。
小贴士： 除了上述缺陷，刻蚀残留物与微裂纹也是常见问题，建议使用高分辨率成像技术，配合缺陷分类算法，可以有效区分这些缺陷，避免误判。

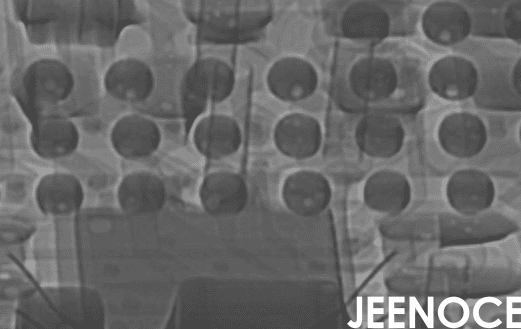

X-Ray检测技术在TSV缺陷识别中展现出独特优势，它是非破坏性检测不会损伤芯片，支持多角度成像与三维重建，能够清晰呈现TSV内部结构，最重要的是，它可以与自动化设备集成，实现检测流程标准化与数据可追溯性，结合计算机断层扫描(CT)技术，我们能够对TSV内部结构进行亚微米级分析，这对于评估深孔侧壁粗糙度和底部尖角形貌特别有效。
小贴士： 使用CT技术可以更准确地识别TSV内部的细微缺陷，提高检测精度。
传统检测将参数波动视为干扰，但作为工程师，我逐渐认识到这些波动其实是刻蚀工艺状态的实时信号，通过建立刻蚀速率、气体流量、射频功率等参数与侧壁粗糙度、孔径偏差之间的多变量关联模型，我们可以将检测结果反向映射到工艺参数调整建议，就能实现从“被动检出”到“主动诊断”的转变。
数据孤立不仅导致漏检误检，更让工程师无法追溯缺陷根源，我们引入了工艺参数-检测特征-最终良率的因果分析框架，利用贝叶斯网络或结构方程模型，量化每个参数波动对缺陷概率的贡献度，我们就能指导SOP的动态优化，而不是盲目调整参数。
小贴士： 建议建立工艺参数-缺陷关联矩阵，并借助在线学习机制持续更新，检测系统就能具备自适应阈值调整能力，有效降低因参数漂移导致的误检率。
我们公司是国内领先的先进封装企业，之前面临TSV刻蚀后缺陷识别效率低、数据孤岛等问题，引入际诺斯提供的X-Ray检测系统后，情况发生了根本性改变，这套系统结合智能算法，能够自动分析侧壁与孔径，
具体效果数据如下：
缺陷识别准确率提升至98.7%
参数优化时间缩短60%
检测数据实现与MES系统实时对接，提升整体生产透明度
这套方案还集成了实时工艺监控功能，通过统计过程控制(SPC)图表动态反馈刻蚀参数波动，辅助我们快速调整刻蚀速率与气体流量。
在TSV堆叠封装日益普及的背景下，精准、高效的缺陷检测已成为保障产品可靠性的核心环节，通过引入先进的X-Ray检测方案与智能分析技术，我们能够有效应对当前检测过程中的痛点问题，随着异构集成与小芯片(Chiplet)架构的兴起，TSV检测技术将持续演进，为下一代高性能封装提供坚实质量保障，作为检测工程师我坚信只有不断提升检测精度和智能化水平，才能满足日益严苛的工艺要求。
